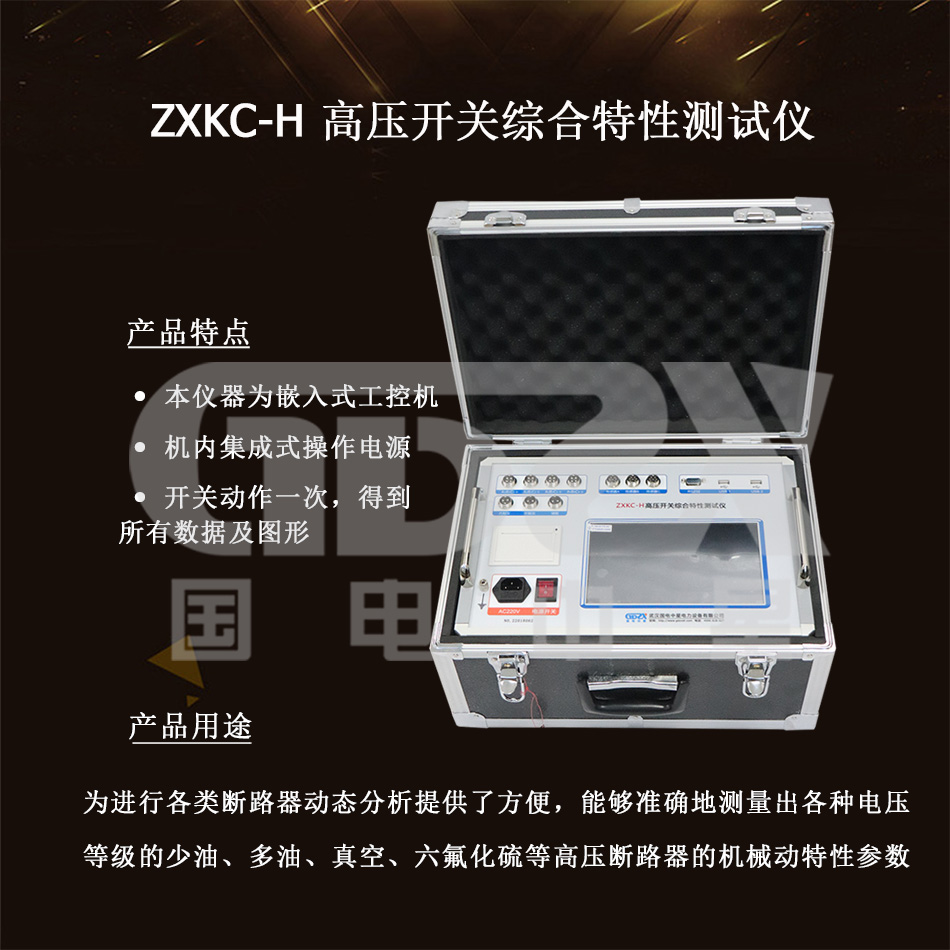

产品简介

        随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。ZXKC-H高压开关综合特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

产品别称
高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

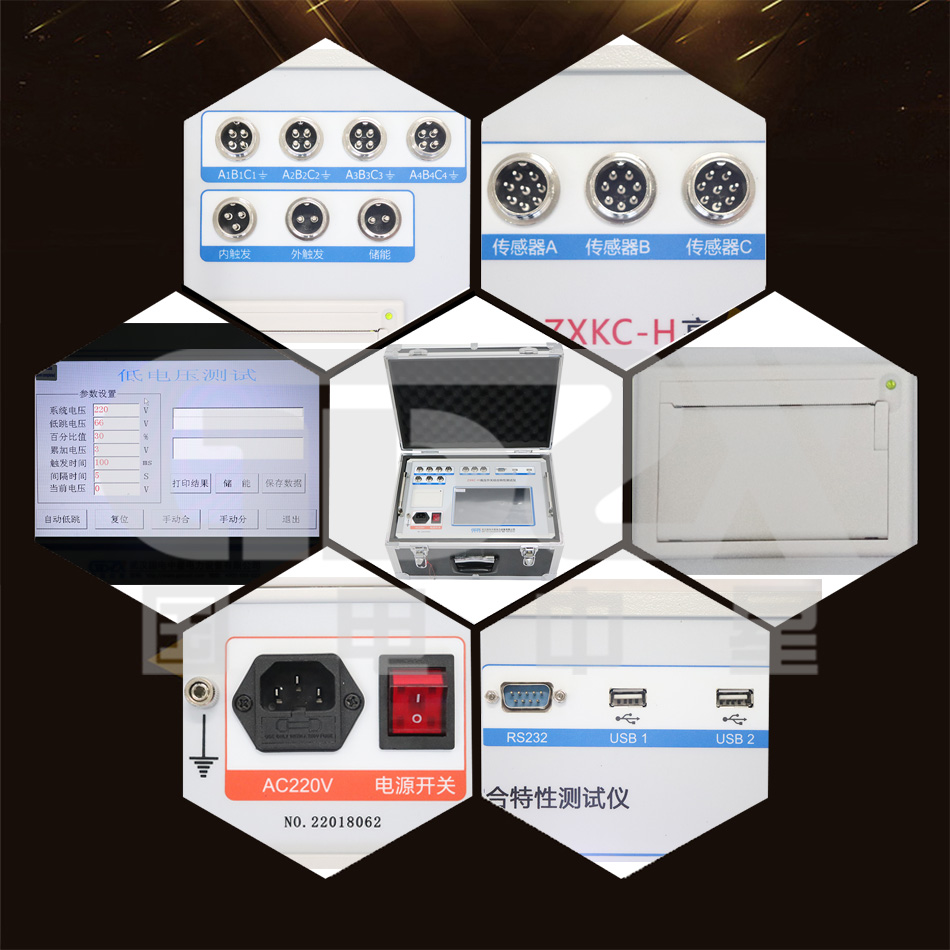

性能特点

1. 8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

2. 高速热敏打印机，方便现场打印测试数据。

3. 机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4. 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5. 适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关。

6. 开关动作一次，得到所有数据及图形。

7. 主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8. 配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

9. 同时可测12路金属触头断口、6路主断口和6路辅助断口。

10. 内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

11. 内部抗干扰电路可满足500kV变电站内可靠使用。

技术指标

1. 时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期之差

              合闸（分闸）弹跳时间（弹跳次数）

              内触发测试范围：0.01ms～20s，分辨率：0.01ms,

              外触发测试范围：0.01ms～200s，分辨率：0.1ms,

              在1000ms以内准确率：0.05%±1个字

2. 速度测量：刚分（刚合）速度

              指定时间段（行程段或角度段）平均速度

3. 测速范围：1mm传感器 0.01～25.00m/s，

              0.1mm传感器 0.001～2.50m/s

              360°角度传感器 1周波/0.25°

4. 行程测量：动触头行程（行程）

              接触行程（开距）

              超行程

              过冲行程或反弹行程

5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率：0.1mm。

              360线传感器：360°，测量范围：0-1000mm，分辨率:0.25°。

              加速度传感器测量范围：0-300mm，分辨率：0.1mm。

6. 电流显示：电流30A,分辨率：0.01A。

7. 仪器电源：AC/DC 220V ± 10%；50Hz ± 2%

8. 直流电源输出：DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。

9. 外触发触发电压：AC/DC10-300V，电流≤120A

10. 隔离开关测量范围：

1) 电压输出：DC20～260V（可调）；

2) 电源输出时间：0.01-20秒（可设置）；

3) 断口信号采集时间为200秒；

4) 可测断口合、分闸时间、三相不同期、弹跳时间及次数

11. 主机体积：360×260×170mm

12. 使用环境：-20℃~+50℃

13. 相对湿度：≤90%
