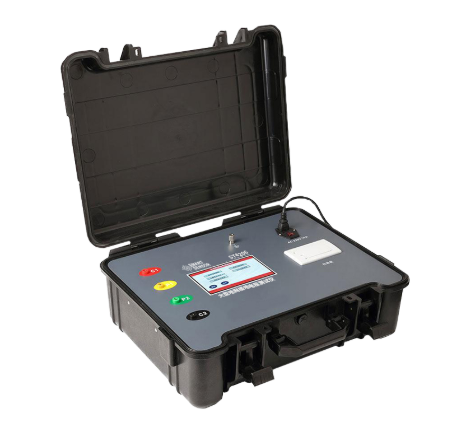

产品图片
ST4206 数字式大型地网接地电阻测试仪
简介：ST4206数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
技术规格
功 能 | 接地电阻测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量 |
接地阻抗 | 0.000~199.9Ω：精度：±0.5%FS±5dgt；最小分辨率：0.001Ω 200~2000Ω：精度：±0.5%FS±10dgt |
土壤电阻率测量 | 0.000~999KΩm 最小分辨率：0.001Ωm |
跨步电压测量、分布电势测量、接触电压测量 | 0~400V 最小分辨率：0.001V |
阻抗角测量（弧度） | 0~360.0° 分辨率：0.1° |
额定测量功率 | 2000W |
抗干扰能力 | 抗工频50Hz电压50V |
基准条件 | 23℃±5℃，70%rh以下 (辅助接地电阻20Ω±10%，对地电压＜10V) |
电 源 | AC 220V 10A (50Hz) |
背 光 | 可调节背光亮度 |
测量方式 | 四线测试、三线测试、两线测试 |
测量方法 | 接地阻抗：额定电流法， |
短路测试电流 | 1A、2A、3A、4A、5A(5档设置) |
土壤电阻率电极 间距范围 | 可设定1m～100m |
测试频率 | 45Hz、55Hz、自动双频可选 |
短路最大电流 | AC 5A±10% 正弦波 |
空载最大电压 | AC 400V±10% 正弦波 |
显示模式 | 7寸触控彩屏 |
测量指示 | 测量进度显示，测量提示动画显示 |
仪表尺寸 | 长宽高：540mm×440mm×210mm |
标准测试线长 | 红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m各1条 |
辅助接地棒 | 800mm 2根200mm 2根 |
测量时间 | 接地阻抗：约1分钟/次 |
打 印 | 内置热敏打印机 |
打印纸规格 | 57*40mm |
数据存储 | 100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满 |
数据查阅 | 有 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
自动关机 | 无 |
功 耗 | 待机: <110W 测量：2000W |
质 量 | 仪表：27 kg 测试线、辅助接地棒、仪表袋：5.5kg |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
