35KV电缆故障定位仪的详细资料：

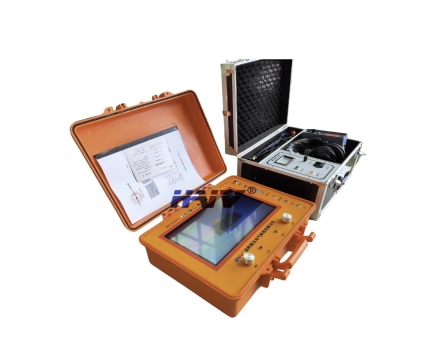

35KV电缆故障定位仪系统组成

电缆故障测试仪由主机、路径信号产生器、路径信号接收器和定位仪器几部分组成，可完成电缆故障的测试和电缆资料的管理两项任务。

主机进行测量控制、数据处理和电缆资料管理。

故障测试仪与主机配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器可产生15KHZ、最大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。

定位仪用于故障点的精确定位。

35KV电缆故障定位仪技术性能

故障测试仪

●可测试各种电力电缆的各类故障及通信电缆和市话电缆的开路、短路故障。

●可测量长度已知的任何电缆中电波传播的速度。

●测试距离：不小于40千米

●系统误差：小于0.5米

●采样频率：25MHz

●测试盲区：小于5米

●电源：交流220V±10％

路径仪信号产生器。

●信号频率：15KHz

●振荡方式：断续

●输出功率：30W

●电源：220V±10％

 定位仪

测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10 μV。

●输入阻抗：不小于1.2KΩ。    ●使用2×2000Ω耳机。

●工作电压：9V±10％。         ●使用环境温度：-10℃～40℃
