HDWH-35彩屏相位角高压无线核相仪的详细资料：

产品简介

 HDWH-35彩屏相位角高压无线核相仪以下简称“仪器"）用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合6～220KV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。

仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

HDWH-35彩屏相位角高压无线核相仪工作原理

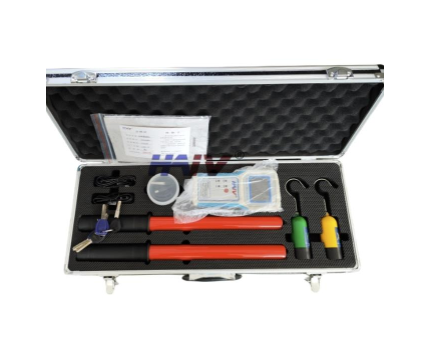

仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。各发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

安全事项

1、现场测试时，应按电力部门高压测试安全距离标准进行操作。

2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。

3、核相操作时，手持位置不要超过绝缘杆手柄位置。

技术参数

1、相位差准确度：误差≤5°。

2、频率准确度：±0.1HZ。

3、可跨电压测量范围为6～220KV。

4、发射器和接收主机的宽阔最大传输视距约80米。

5、真人语音提示测量结果和操作步骤。

6、320*240彩屏同时显示相位差、频率、失量图和同异相结果。

8、无操作1小时自动关机。

9、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。

10、主机锂电池容量约2500mAH，发射器锂电池容量约320mAH。

11、高压测量时泄漏电流<10uA。

12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

13、工作环境：-35℃--- +45℃ 湿度≤95%RH。

14、储存环境：-40℃--- +55℃ 湿度≤95%RH。

15、整机重量：约5KG。
