SKQTS-400-50-3晶闸管
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
安徽斯凯奇电气科技有限公司是专业从事于用电安全，电能质量及电气监测与管理企业。公司位于科教之都安徽省合肥市开发区，自创建以来，坚持科技为上、强化管理、服务社会的经营理念，以高水准的产品品质和良好的企业信誉，为客户提供优质的产品和完善的服务，同时在发展进程中取得到了社会广泛认同。近两年来，公司各方面实力有了突飞猛进的提升，经营状态良好，人力、物力、实力增强。公司深入研究企业内外部环境和竞争优劣性，坚持自主研发的道路取得了尚佳的成果。具备强大的自主研发及创新能力，拥有多项核心技术，在全体员工的共同努力和广大客户的支持下获得了长足的发展，市场份额不断提升。

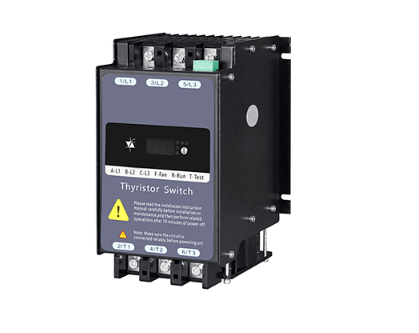

产品图片
SKQTS-400-50-3晶闸管
详细介绍：
产品概述
主要适用于冲击性负荷，需要快速投切电容器的用电负荷现场，比如：电焊机、轧钢、港口行吊、电梯、变频炉等负荷快速变化现场。跟随速度快，有效补偿冲击性负荷，响应时间10-20毫秒，是接触器和复合开关所不可取代的产品，大功率TSC触发模块控制可控硅为电压过零点接通，电流过零点断开，无合闸涌流。自带散热片、风扇、温度及单片机控制电路，适用于各类柜型及模块化安装。
结构特点
模块内含有控制电路、功率器件和散热器；
过零动态投切，精确的过零移相控制，响应时间小于20ms；
结构紧凑，体积小，安装方便；
内置过温度保护，主动散热，故障主动退出运行；
内置触发及保护电路，全正弦波切换，无谐波产生；
自带辅助控制电源，可直接配接各种输出接口的控制器；
输入信号与开关光电隔离，抗干扰能力强，高EMC保护；
瞬态过电压抑制保护电路，缺相保护；
技术参数
| 遵循标准 |  IEC 60439 |
| 额定电压 | 230V ～ 690V , 50 / 60Hz |
| 额定功率 | 5 ～ 60kvar, 80kvar（角内接） |
| 控制电压 | 12V DC / Is=15mA 12 mA |
| 模块功耗 | 6VA |
| ****漏电流 | 3mA |
| 过热保护 | 45℃时启动冷却风机，75℃时自动保护 |
| 过零开通电压 | ≤10.0 V |
| 回路导通损耗 | 1.9W/A |
| 介电强度 | ≥2500V |
| 噪音 | 48dB |
| 环境要求 | -10 ～ 45℃ , 90%相对湿度（不凝露） |
| 冷却方式 | 65℃以上散热风扇启动 |
| 海拔高度 | 2000m以下 |
| 防护等级 | IP20 |
产品型号
结构特点
模块内含有控制电路、功率器件和散热器；
过零动态投切，精确的过零移相控制，响应时间小于20ms；
结构紧凑，体积小，安装方便；
内置过温度保护，主动散热，故障主动退出运行；
内置触发及保护电路，全正弦波切换，无谐波产生；
自带辅助控制电源，可直接配接各种输出接口的控制器；
输入信号与开关光电隔离，抗干扰能力强，高EMC保护；
瞬态过电压抑制保护电路，缺相保护；
