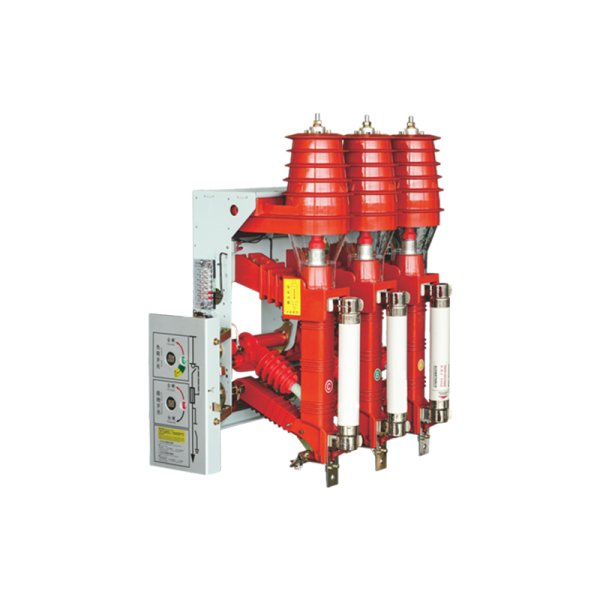

FKN12-12D/T630-20系列压气式负荷开关

产品概述

FKN12-12D压气式负荷开关、FKN12-12RD系列压气式负荷开关—熔断器组合电器是我公司研制的新型系列开关设备，适用于12kA及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。

FKN12-12D系列压气式负荷开关可以分合负载电流和过载电流。

FKN12-12RD系列压气式负荷开关——熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

产品特点

本系列产品具有结构紧凑、设计合理、联锁可靠、绝缘水平高的特点。其开断和关合采用上下垂直直动方式；弹簧储能操动机构使分、合闸速度不受操作者操作力大小的影响；电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。

钟形罩与支撑件之间(即开关隔离断口间)装设有机透明的绝缘罩，将带电体被完全隔绝，并提高了环网柜的防护等级。负荷开关与接地开关之间装设有可靠的机械联锁，同时开关面板上也装设有与柜体间的机械联锁。这些联锁简捷而有效，确保不会发生误操作和误触带电体。

该系列产品采用铜钨合金的弧触头和梅花状主触头，使开关导电可靠、电寿命长。具有维修容易、操作方便、运行可靠的优点、深受广大用户好评。

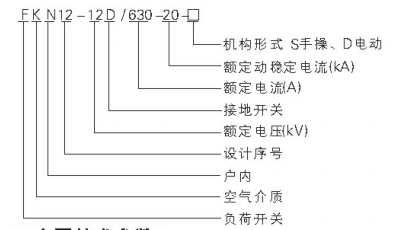

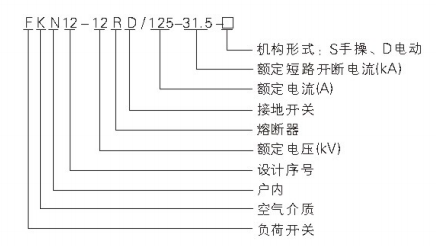

产品型号及含义

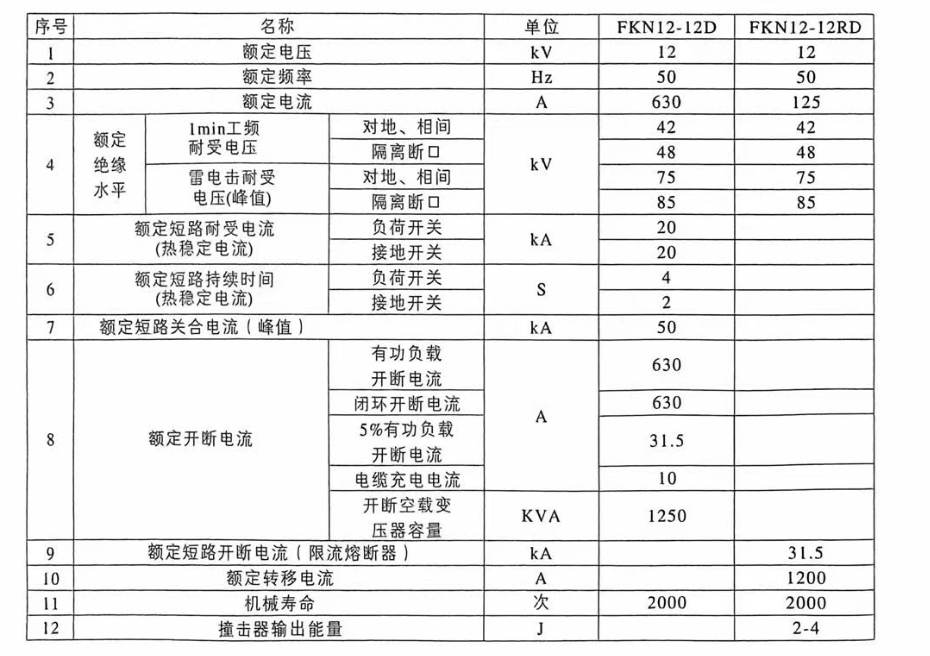

产品技术参数

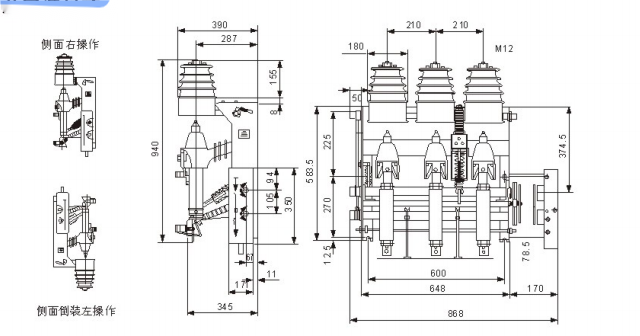

产品外形及安装尺寸

使用环境条件

周围空气温度：上限+40℃,下限-25℃:

海拔高度：1000m及以下：

相对湿度：月平均值不大于90%,

日平均值不大于95%;

周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；无经常性的剧烈运动；

耐污秽等级：Ⅱ级。

如使用条件超过上述规定，由用户与制造厂协商确定。
