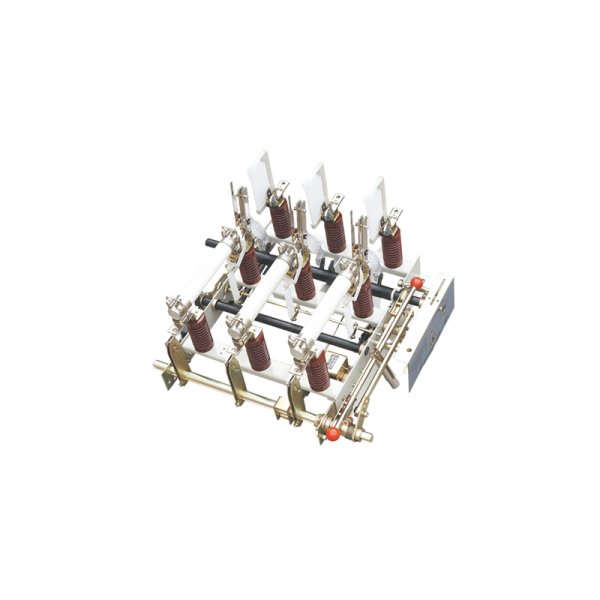

FN7-12系列户内交流高压负荷开关

产品概述

FN7——12型交流高压负荷开关(以下简称负荷开关)是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。

结构概述

负荷开关由底座、绝缘子、动、静触刀、灭孤刀、孤触头及灭弧室，传动机构及弹簧储能机构，熔断器与CS6或园盘操作机构等组成，可与接地开关连体，并具有联锁装置。

功能

1合闸操作：手动合闸时，由操作机构，通过传动机构使合闸弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。

2分闸操作与熄弧原理：手动分闸时，由分闸弹簧释放能量，使主触刀先断开，然后孤触刀瞬间再分断电路。

在孤触刀断开的瞬间，产生电弧，灭弧室壁起到冷却电弧的作用，并在电弧作用下产生气体，使电弧熄灭。

5.3装有带撞击器之限流熔断器的负荷开关，具有自动脱扣装置，与熔断器非全相熔断时，负荷开关自动分闸，须经再扣后方可重新合闸。

5.4装有接地开关的负荷开关，通过联锁机构实现互锁，以避免误分误合。

5.5当选用熔断器与整体式负荷开关配合不当时，可选用分体式负荷开关。

5.6具有自动脱扣装置的负荷开关，可加装电动分闸装置以实现电动分闸。

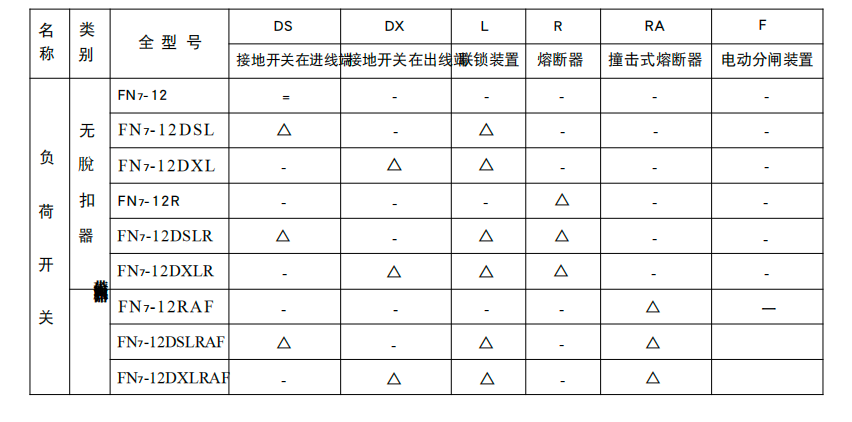

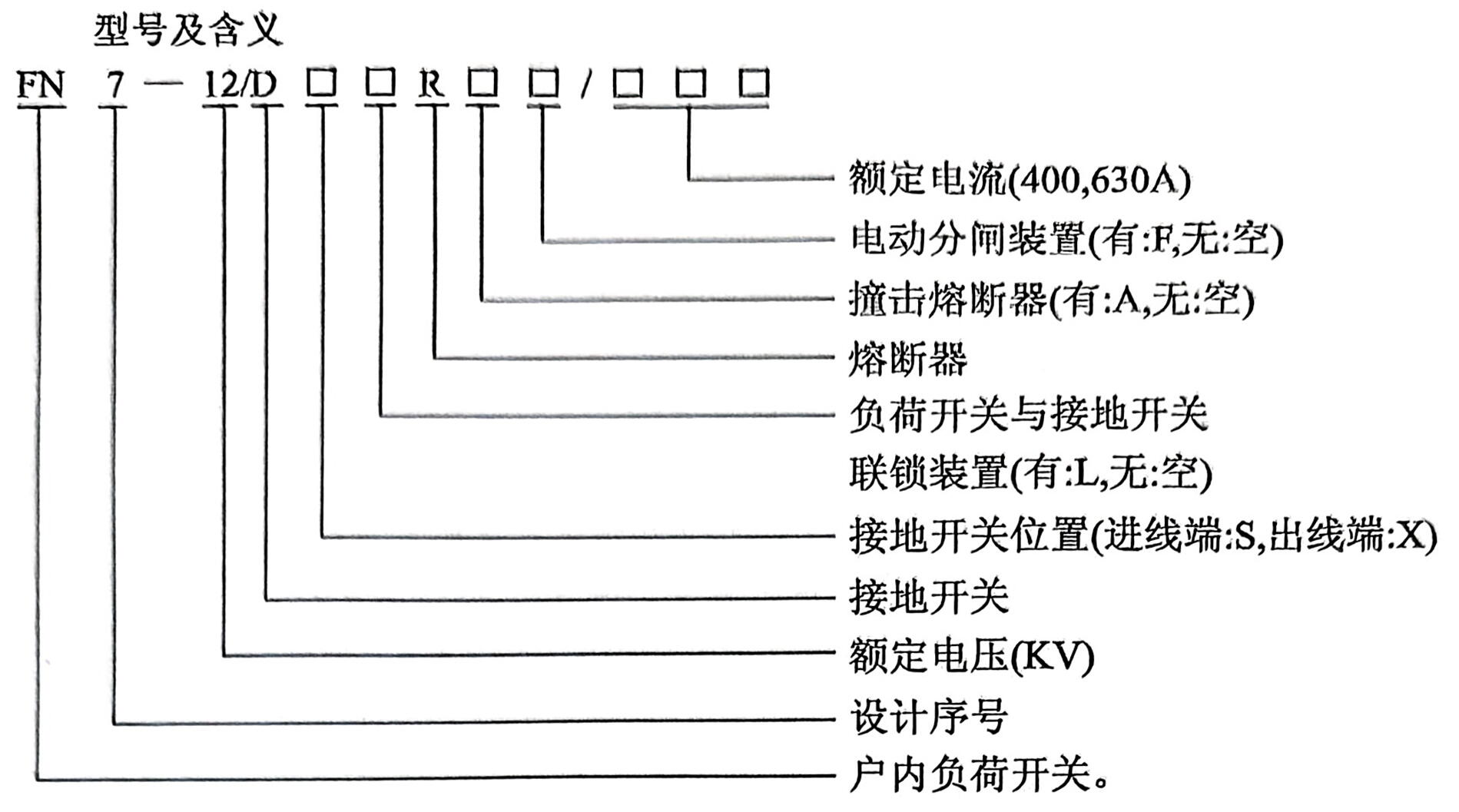

产品型号及含义

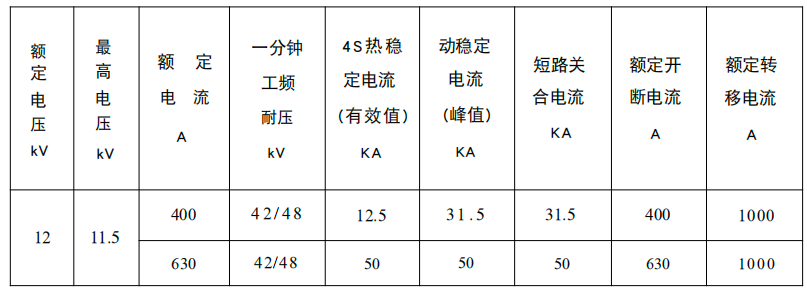

技术参数

正常工作环境条件

1周围空气温度不高于+40℃、不低于-25℃。

2海拔不超过1000m。

3相对湿度：日平均值不大于95%，月平均值不大于90%。

4周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

5无经常性的剧烈振动。
