FZN25-12系列户内高压真空负荷开关

联系人：戴方永

联系电话：0576-8761****

企业地址浙江省-台州市

详细地址浙江省台州市仙居县福应街道永安工业集聚区

厂家信息
产品信息
规格参数
技术文档

景光电气有限公司，成立于2010年，注册资金5000万元，公司位于浙江省台州市仙居县永安工业集聚区，是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级，公司主要生产：高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。公司组织机构健全，有着完善周密的安全、质量保证体系，公司拥有先进的线切割、铣、钻、冲等金属加工设备，拥有完善的模拟实验室。拥有一支中高级技术人员，同时与上海交大、西安高压电器研究所等单位建立技术合作关系。公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

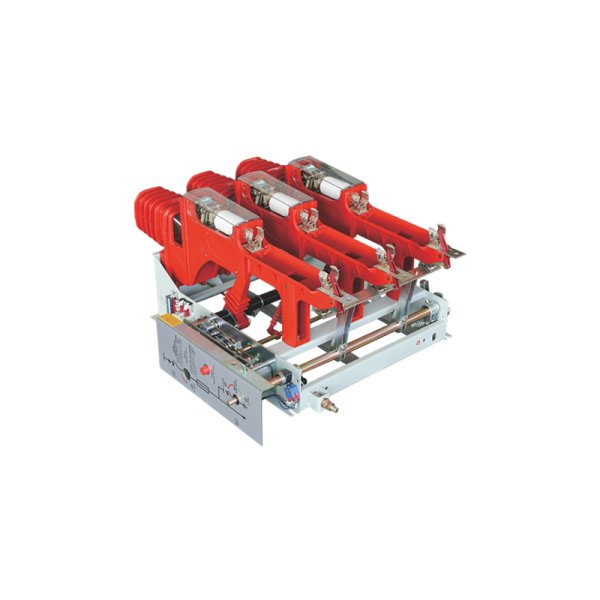

产品图片

FZN25-12系列户内高压真空负荷开关

产品概述

FZN25-12D/630-20型交流高压真空负荷开关是三相交流50Hz, 额定电压12KV的户内装置，适用于工矿、企业、配电所及变电站等场合，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载变压器和电缆充电电流。

配有手动和电动机操作机构，便于实现电力系统的三遥控要求。

FZRN25-12D/T200-31.5 型交流高压真空负荷开关-熔断器组合电器是三相交流50Hz, 额定电压12KV的户内装置，适用于工矿、企业、配电所及变电站等场合，作负荷控制和短路保护之用。配装的接地开关，可以承受短路电流。操动机构可手动和电动，便于实现电力系统的三遥控要求。

FZN25-12D、FZRN25-12D 型负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护用。由于组合电器对变压器等电器设备的保护作用比断路器更可靠，更经济，特别适用于环网、双辐射供电单元和箱式变电站。

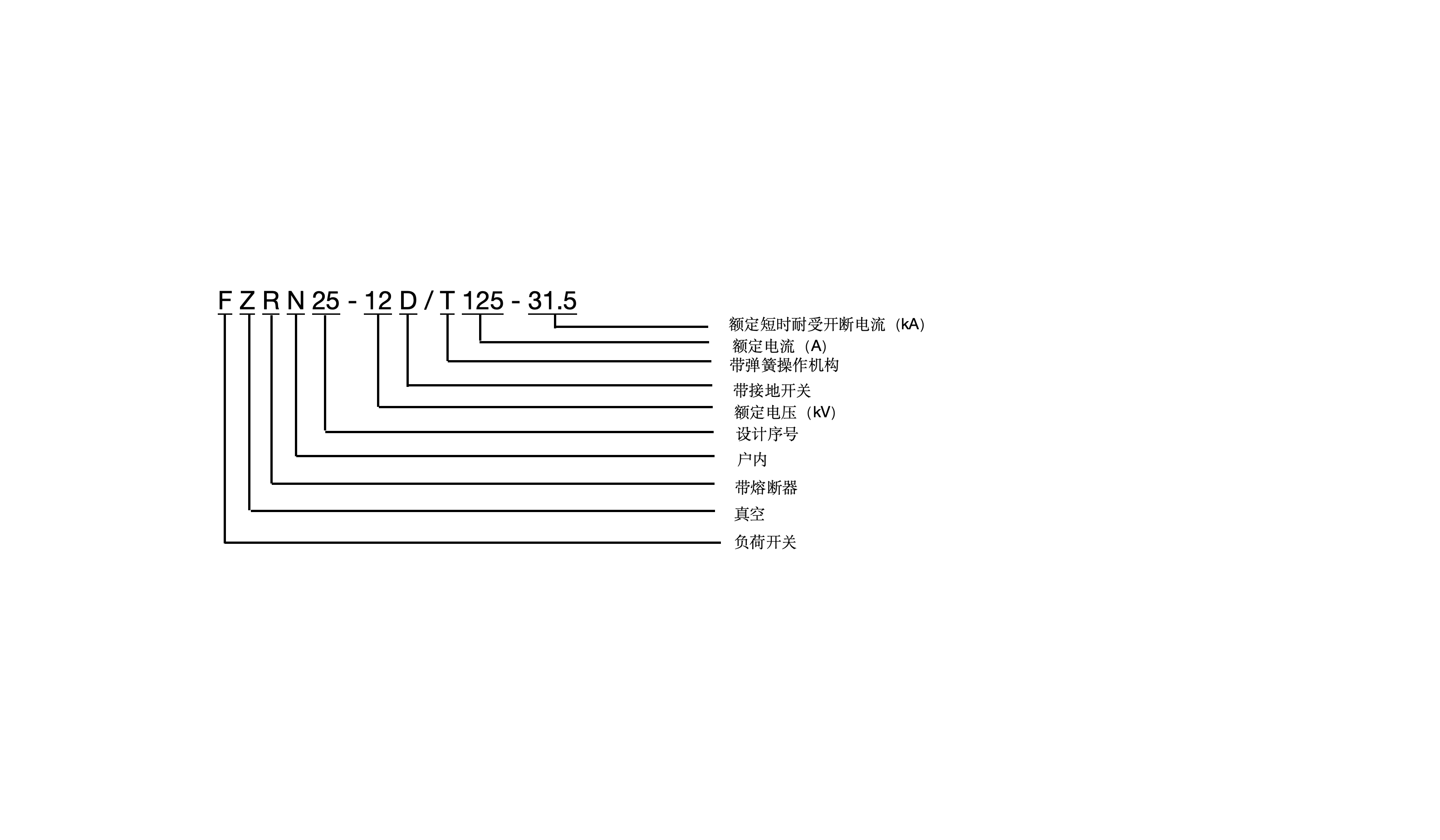

产品型号说明

产品技术参数

序号	项目		单位	参数	参数
				FZN25-12D/T630-20	FZRN25-12D/T125-31.5
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	630	125
4	额定绝缘水平	1min 工频耐受电压 (有效值)	kV	灭弧室断口 30
				对地及相同 75，隔离断口 85
		雷电冲击耐受电压 (峰值)	kV	对地及相同 42，隔离断口 48
5	额定动稳定电流 (峰值)		kA	50	-
6	4s 热稳定电流		kA	20	-
7	额定有功负载开断电流		A	630	125
11	额定短路开断电流		kA	-	31.5
13	熔断器型号		-	-	SDLAJ-12/5FLAJ-12
15	额定短路关合电流		kA	50
16	接地开关额定动稳定电流 (峰值)		kA	50
17	接地开关 2S 热稳定电流		kA	20
18	辅助回路额定电压		V	AC DC220/AC DC110
19	机械寿命		次	10000

产品技术参数

序号	项目		单位	参数	参数
				FZN25-12D/T630-20	FZRN25-12D/T125-31.5
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	630	125
4	额定绝缘水平	1min 工频耐受电压 (有效值)	kV	灭弧室断口 30
				对地及相同 75，隔离断口 85
		雷电冲击耐受电压 (峰值)	kV	对地及相同 42，隔离断口 48
5	额定动稳定电流 (峰值)		kA	50	-
6	4s 热稳定电流		kA	20	-
7	额定有功负载开断电流		A	630	125
11	额定短路开断电流		kA	-	31.5
13	熔断器型号		-	-	SDLAJ-12/5FLAJ-12
15	额定短路关合电流		kA	50
16	接地开关额定动稳定电流 (峰值)		kA	50
17	接地开关 2S 热稳定电流		kA	20
18	辅助回路额定电压		V	AC DC220/AC DC110
19	机械寿命		次	10000
