FZW32-12系列户外高压隔离真空负荷开关

联系人：戴方永

联系电话：0576-8761****

企业地址浙江省-台州市

详细地址浙江省台州市仙居县福应街道永安工业集聚区

厂家信息
产品信息
规格参数
技术文档

景光电气有限公司，成立于2010年，注册资金5000万元，公司位于浙江省台州市仙居县永安工业集聚区，是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级，公司主要生产：高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。公司组织机构健全，有着完善周密的安全、质量保证体系，公司拥有先进的线切割、铣、钻、冲等金属加工设备，拥有完善的模拟实验室。拥有一支中高级技术人员，同时与上海交大、西安高压电器研究所等单位建立技术合作关系。公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

产品图片

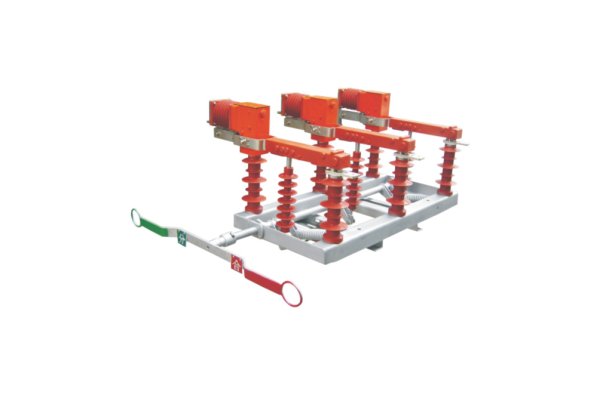

FZW32-12系列户外高压隔离真空负荷开关

产品概述

FZW32-12/630-20 户外高压真空负荷开关是综合国内现有开关生产的成熟经验及国外先进技术设计制造的新型负荷开关。本负荷开关由隔离闸刀、真空灭弧室及操作机构等部件组成。采用真空灭弧室原理，具有灭弧能力强，性能可靠，寿命长，体积小，不污染等优点。配套相应的真空负荷开关可用于电力、冶金、矿山、化工等部门的输配电系统中，作控制设备用，特别适合需要频繁操作的场所。

产品型号说明

产品技术参数

序号	项目		单位	参数
1	额定电压		KV	12
2	额定频率		Hz	50
3	额定电流		A	630
4	额定有功负载开断电流		A	630
5	额定闭环开断电流		A	630
6	5% 额定有功负载开断电流		A	31.5
7	额定电缆充电开断电流		A	10
8	额定空载变压器开断容量		KVA	1600
9	额定开断电容器组电流		A	100
10	1min 工频耐受电压：真空断口、相间、相对地 / 隔离断口		KV	42/48
11	雷电冲击耐受电压：相间、相对地 / 隔离断口		KV	75/85
12	额定短时耐受电流 (热稳定)		KA	20
13	额定短路持续时间		S	4
14	额定峰值耐受电流 (动稳定)		KA	50
15	额定短路关合电流		KA	50
16	机械寿命		次	10000
17	真空灭弧触头允许磨损厚度		mm	1
18	手动操作力矩		N.m	≤200
19	负荷开关真空灭弧室装配调整	触头开距	mm	5±1
		平均分闸速度	m/s	1.1±0.2
		三相分闸不同期	ms	< 5
		三相合闸不同期	ms	< 2
		带电体之间及相对地距离	mm	> 200
		主回路电阻	μΩ	≤150

产品技术参数

序号	项目		单位	参数
1	额定电压		KV	12
2	额定频率		Hz	50
3	额定电流		A	630
4	额定有功负载开断电流		A	630
5	额定闭环开断电流		A	630
6	5% 额定有功负载开断电流		A	31.5
7	额定电缆充电开断电流		A	10
8	额定空载变压器开断容量		KVA	1600
9	额定开断电容器组电流		A	100
10	1min 工频耐受电压：真空断口、相间、相对地 / 隔离断口		KV	42/48
11	雷电冲击耐受电压：相间、相对地 / 隔离断口		KV	75/85
12	额定短时耐受电流 (热稳定)		KA	20
13	额定短路持续时间		S	4
14	额定峰值耐受电流 (动稳定)		KA	50
15	额定短路关合电流		KA	50
16	机械寿命		次	10000
17	真空灭弧触头允许磨损厚度		mm	1
18	手动操作力矩		N.m	≤200
19	负荷开关真空灭弧室装配调整	触头开距	mm	5±1
		平均分闸速度	m/s	1.1±0.2
		三相分闸不同期	ms	< 5
		三相合闸不同期	ms	< 2
		带电体之间及相对地距离	mm	> 200
		主回路电阻	μΩ	≤150
