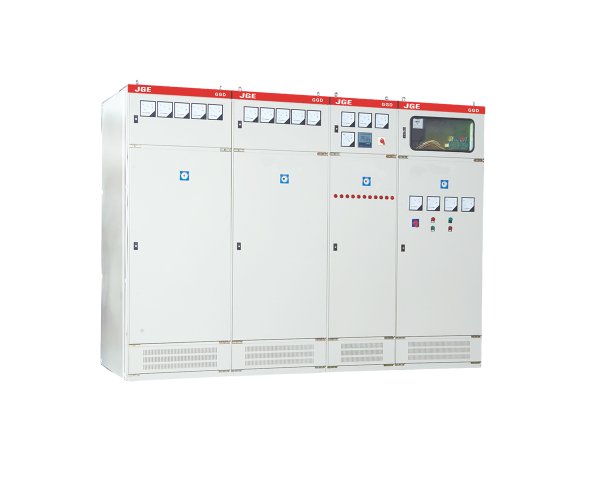

GGD交流低压配电柜

产品概述

GGD 型低压固定式成套开关设备适用于发厂、变电所、工矿企业等电力用户作为交流50Hz,额定工作电压380V,  额定电流至3150A 的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。

该产品是我国组装式、固定面板开关柜的产品之一。

本产品符合：GB7251《低压成套开关设备和控制设备》、IEC439《 低压成套开关设备和控制设备》等标准。

产品结构特点

1.GGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用C型材组装而成，框架零件及特用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率 。

2.GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3.GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

4.4柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5.装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统 。

6.柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。

7.柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8.柜体的防护等级为IP30,  用户也可根据使用环境的要求在IP20~P30之间选择。

产品型号含义

产品技术参数

产品使用条件

1.环境温度：-5℃~+40℃,24h内的平均温度不高于+35℃

2.海拔高度：2000m及以下。

3.相对湿度：在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度：(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5°。

5.设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。
