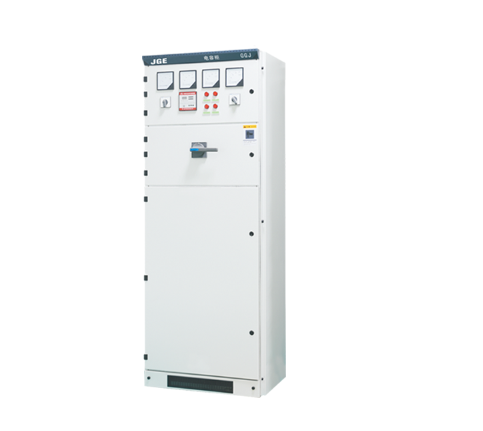

GGJ低压无功补偿装置

产品概述

GGJ 低压智能无功补偿柜是一款适配低压电网工况的智能型电能优化设备，集成智能控制技术。该设备可高效解决谐波环境下并联电容器自动切换难题，兼具滤除谐波、净化电网、降低损耗的功能，同时准确提供容性无功补偿，助力配电系统提升功率因数。产品适配场景普遍，可满足电力、冶金、石油化工、工矿企业、建筑、机械等多行业的低压配电需求，为用户实现节能降耗与电网稳定运行提供可靠支撑。

产品主要功能

1.提高功率因数

在电力系统中，电机、变压器和变频器等感性负载会消耗大量无功功率，导致功率因数下降。GGJ柜通过接入电容器组来补充无功功率，可以稳定地将功率因数提升至0.95以上，满足电网供电规范。

2.减少线路损耗，节省电能成本：

无功功率会增加线路电流（即“无功电流”），导致导体产生热损耗（损耗与电流的平方成正比）。GGJ柜补偿无功功率后，线路总电流降低，可减少10%~20%的线路损耗。尤其是在长距离配电线路（例如工厂车间和大型社区）中，每年的节电效果非常明显。

3.提高电能质量，保护电气设备：

无功功率不足会导致电网电压波动和骤降，影响精密设备（如数控机床和服务器）的稳定运行。GGJ机柜通过动态调节无功功率补偿容量来稳定电网电压，减少因电压异常（如电机烧毁和设备碰撞）引起的设备故障，延长设备的使用寿命。

产品工作原理

实时监测与运算：测控装置通过 CT/PT 采集低压母线的三相电压、电流，计算无功功率、功率因数及谐波畸变率（THD），与预设阈值（如功率因数≥0.95）对比，判断是否需要补偿及补偿容量。

补偿决策与投切控制：根据负荷特性（如三相平衡 / 不平衡）选择三相共补或分相补偿，按 “编码投切”“等容投切” 或模糊控制逻辑，确定适宜电容组组合；投切指令触发执行机构，在电压 / 电流过零点瞬间动作，避免涌流冲击。

动态跟踪与调整：通过接触器或晶闸管（快速切换模块），自动切换具有相应容量的电容器组，以准确匹配电网的无功功率需求。

产品含义

产品技术参数

额定电压：400V、660V、1000V；

额定频率：50Hz；

额定容量：30-1000var；

工作电压范围：0.8-1.1Un；

电容器连接方式：Y 或 △；

测量误差：电压：±0.5%，电流：±1%，无功功率：±1%；

切换方式：根据谐波电压或功率因数自动切换；

切换延迟：可在 0-999 秒之间调节。

使用环境条件

1.环境温度:-5℃~+40℃;

2.环境相对湿度:不超过90%(20°C);

3.海拔高度:不超过2000m;

4.周围介质无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。
