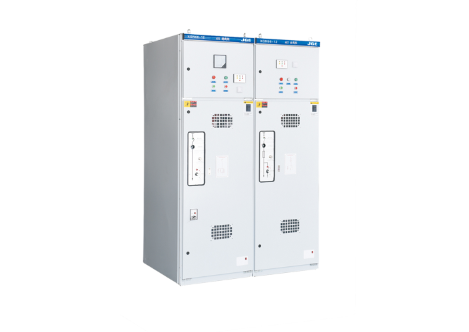

XGN66-12（Z）固定式封闭开关设备

产品概述

XGN66-12 型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准 GB3906《-35KV 交流金属封闭开关设备》电气部DLT404 《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备的要求》。

XGN66-12型开关柜适用于3-10KV三相交流50Hz单母线系统中，作为接受和分配电能之用，属于新一代小型化城乡电网设备，具有小型化、结构合理、安全可靠、运行操作简单等特点。

功能特点

1.柜体结构采用组装式，无须焊接，具有较高的机械强度;

2.柜体后部上方采用GN30-12放转隔离开关，下隔离采用GN19-12隔离开关，具有按程序操作的可靠机b联锁装置，为操作人员与设备提供可靠的安全性保护;

3.柜体可配装机构一体化的真空断路器，固定式 VS1-12,VD4-12等断路器;

4.主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，产品满足“五防”功能要求;电缆接线端头距地空间大，便于电缆的制作安装和检测维护;

5.外壳防护等级为IP3X；

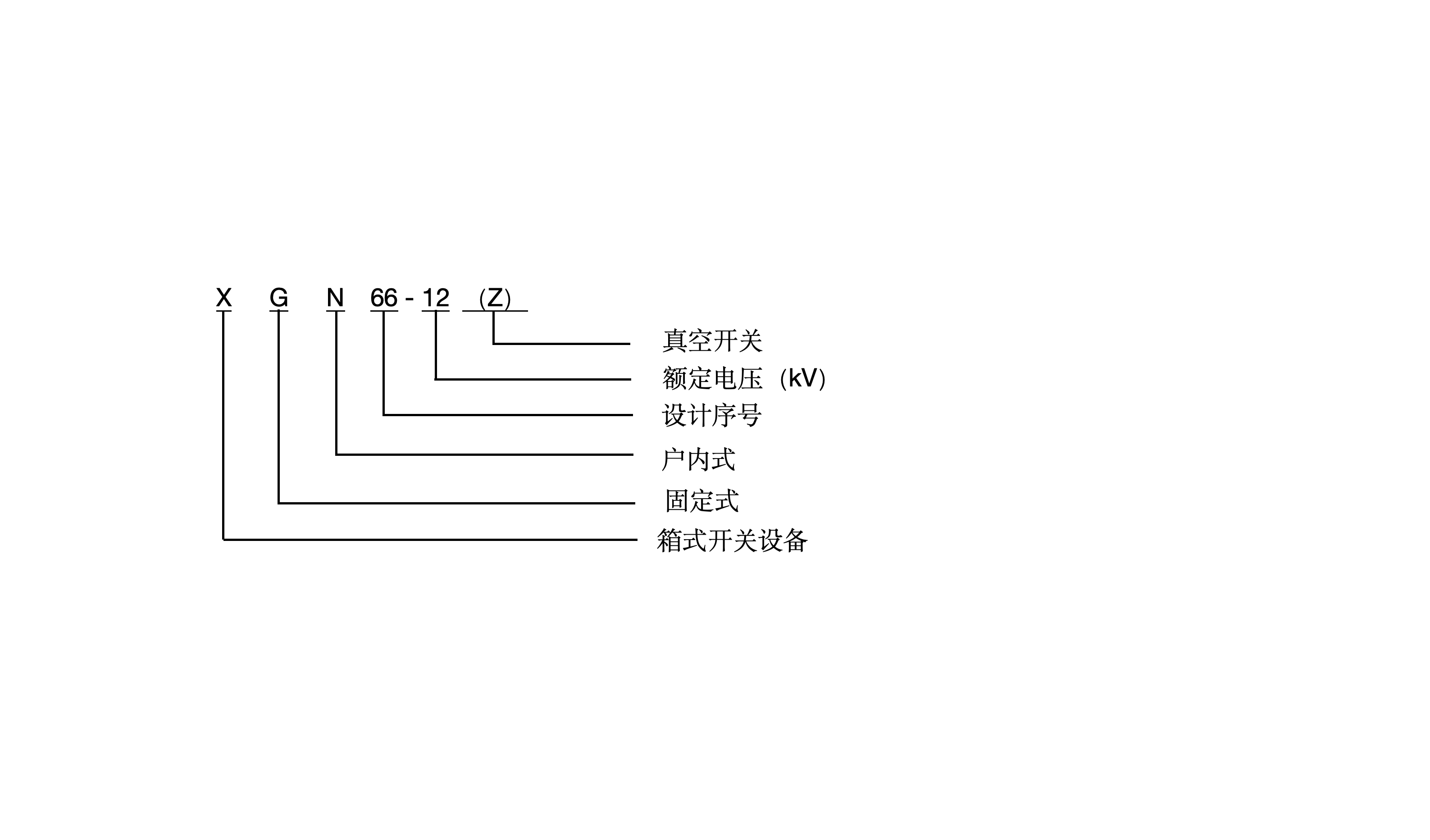

产品含义

产品技术参数

使用的环境条件

1.周围空气温度:上限+40℃下限一般地区-10℃;

2.海拔:≤ 1000m；

3.相对温度:日平均值不大于95%、月平均值不大于90%;水蒸气压力:平均值不大于2.2KPa、月平均值不大于1.8KPa;

当温度骤降时可能出现凝露伴随污秽，本产品适用于以下比正常条件更严酷的两种环境条件;

a、凝露不频繁(每月平均不超过两次)有轻度污秽;

b、一般不出现凝露(每月平均不超过两次)有比较严重污秽;

4.没有火灾及严重污秽足以腐蚀金属和破环绝缘的气体等恶劣场所;

5.没有剧烈震动，颠簸及垂直倾斜度不超过8°的场所。

产品用途

开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。

开关柜可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
