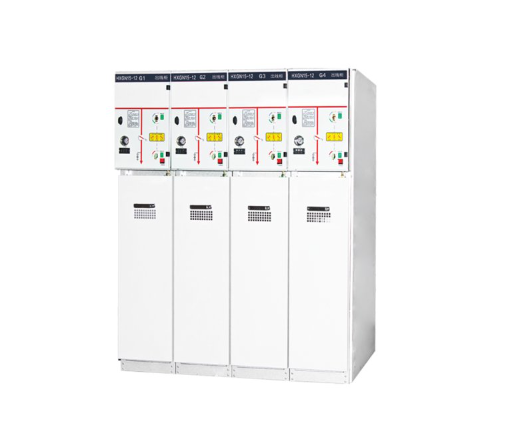

HXGN15-12（F）、HXGN15-12（F·R）箱式固定交流金属封闭开关设备

产品概述

HXGN15-12(F) 、HXGN15-12(F·R) 箱式固定交流金属封闭开关设备(以下简称“开关设备”),用于额定电压12KV、额定电流630A及以下的环网供电或幅射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的 FLN36-12D型六氟化硫负荷开关或FLRN36-12D型负荷开关—熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的新一代高压开关设备。

本产品符合：GB3906《3~35KV 交流金属封闭开关设备》、 GB/T11022《 高压开关设备和控制设备标准的共用技术要求》, IEC60298《 额定电压1kV 以上50KV及以下交流金属封闭开关设备和控制设备》,DL/T404《户内交流高压开关拒订货技术条件》标准

产品结构

开关设备由柜体、主开关(SF6负荷开关或组合电器)、接地开关、仪表室、母线及其它电器元器件和辅助元件组成。

柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄压通道，在出现内部故障时保护操作人员。

母线室的母线覆合绝缘，直接连接在负荷开关的接线端子上。三相母线按纵向排列，使得开关设备左右可任意扩展，极易变换其布局。

仪表室位于开关设备的上部，室内可装设电流表、电压表、指示灯以及电动操作机构等。

产品型号说明

产品技术参数

产品使用条件

1.周围空气温度：-15℃~+40℃;

2.海拔高度：1000m 及以下；

3.湿度条件：

日平均值不大于95%,水蒸气压力日平均值不超2.2kPa;

月平均值不大于90%,水蒸气压力月平均值不超1.8kPa。

4.地震烈度：不超过8度；

5.没有腐蚀性或可燃性气体等明显污染的场所。

注：超出上述正常使用条件时，用户可与本公司协商。
