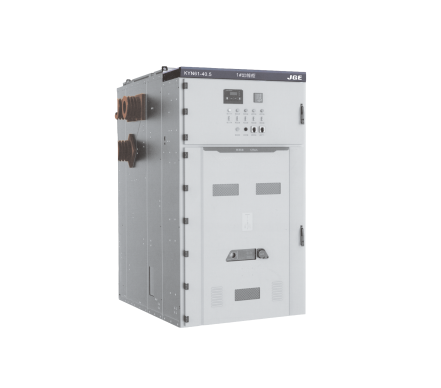

KYN61-40.5铠装移开式交流金属封闭开关设备

产品概述

KYN61-40.5口型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)其主要特点是柜内配用ZN85-40.5与VD4、VB2型全绝缘真空断路器及弹簧操动机构，柜体采用覆铝锌板组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强、外形美观、方案齐全、使用安全可靠。

本产品用于35KV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监测等功能。

本产品符合：GB3906《3～35KV 交流金属封闭开关设备》 GB/TII022《高压开关设备和控制设备标准的共用技术要求》、 DL/T404《交流高压开关柜订货技术条件》、IEC60298《额定电压1KV以上52KV及以下交流金属封闭开关设备和控制设备》标准。

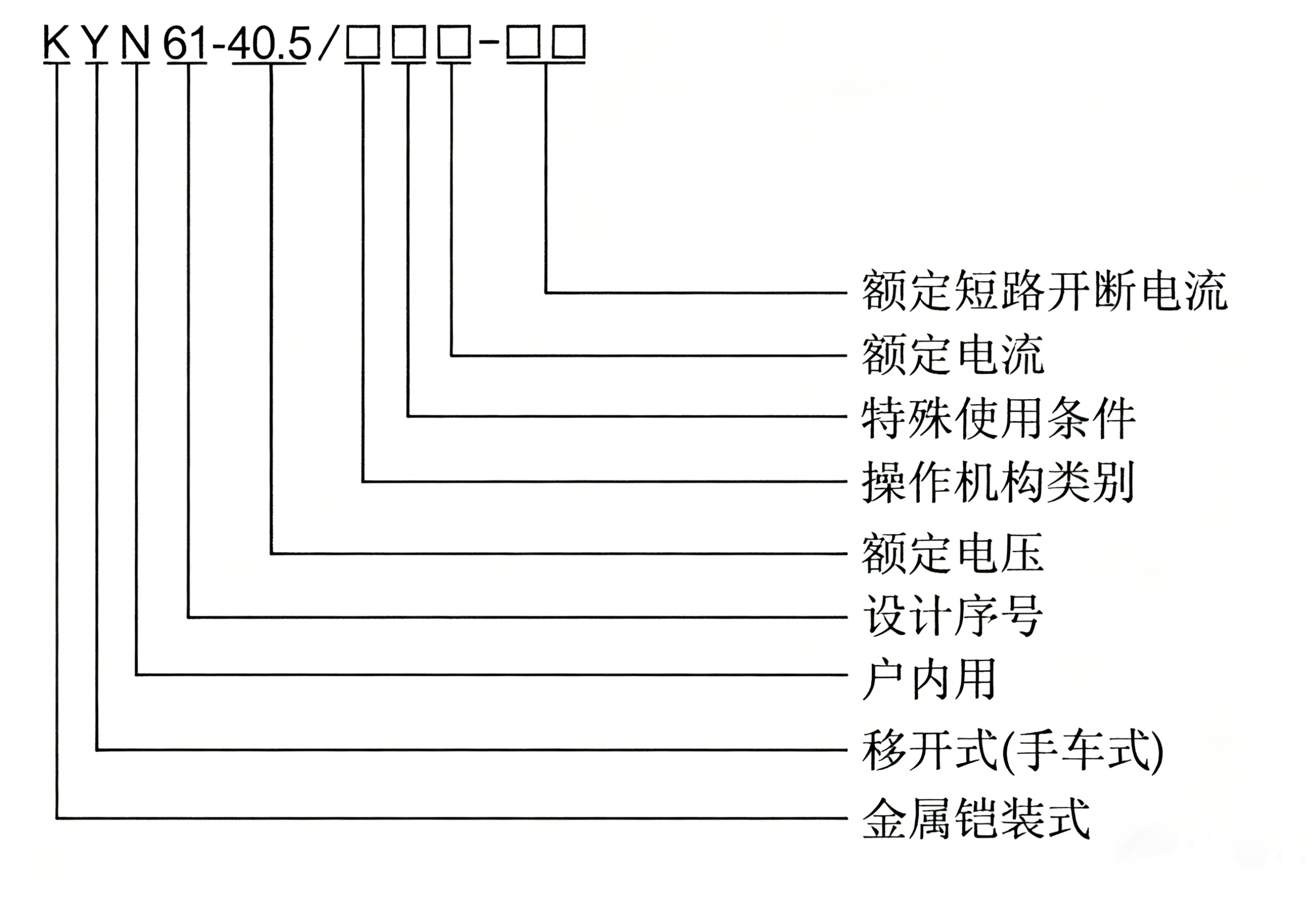

产品型号说明

技术参数

1.KYN-40.5□型开关设备技术参数

名称		单位	数据
额定电压		kV	40.5
额定电流	主母线的额定电流	A	630、1250、1600、2000
	配用断路器的额定电流	A	630，1250、1600、2000
额定绝缘水平	1min工频耐受电压，极间，极地间/断口间	kV	95/110
	雷电冲击耐受电压（峰值），极间，极地间/断口间	kV	185/215
	辅助回路、控制回路的工频耐受电压	V/1min	2000
额定频率		Hz	50
额定短路开断电流		kA	20、25、31.5
额定短时耐受电流/额定短路持续时间		kA/4s	20、25、31.5
额定峰值耐受电流		KA	50、63、80
核定短路关合电流		kA	50、63、80
控制回路额定电压		V	DC:110 200，AC:110 220
防护等级	开关设备外壳		IP4X
	隔室可(柜门打开时)		IP2X

2.ZN85-40.5型断路器配弹簧操动机构（一体）技术参数

名称		单位	数据
额定电压		kV	40.5
额定电流		A	630、1250、1600、2000
额定绝缘水平	1min工频耐受电压，极间，极地间/断口间	kv	95/110
	雷电冲击耐受电压(峰值），极间，极地间/断口间	kV	185/215
	辅助回路，控制回路的工频耐受电压	V/1min	2000
额定频率		hz	50
额定短路开断电流		kA	630、1250、1600、2000
额定短路关合电流		kA	50、63、80
额定峰值耐受电流		kA	50、63、80
额定短时耐受电流/额定短路持续时间		kA/4s	20、25、31.5
机械寿命		次	10000
合闸时间		ms	50-100
分用时间		ms	35-60
额定操作顺序			分-0.3s-合分-180s合分

正常使用条件

1.周围空气温度：最高温度+40℃,最低温度-15℃。

2.湿度条件：

日平均相对湿度：≤95%,日平均水蒸气压力不超过2.2kPa。月平均相对湿度90%,月平均水蒸汽压力1.8kPa。

3.海拔高度：4000m 及以下。

4.地震烈度：不超过8度。

5.周围空气应不受腐蚀性或可燃气体、水蒸汽等明显染。

6.无经常性的剧烈振动场所。

7.超过GB3906 规定的正常条件下使用时，由用户和制造厂协商。

技术参数

1.KYN-40.5□型开关设备技术参数

名称		单位	数据
额定电压		kV	40.5
额定电流	主母线的额定电流	A	630、1250、1600、2000
	配用断路器的额定电流	A	630，1250、1600、2000
额定绝缘水平	1min工频耐受电压，极间，极地间/断口间	kV	95/110
	雷电冲击耐受电压（峰值），极间，极地间/断口间	kV	185/215
	辅助回路、控制回路的工频耐受电压	V/1min	2000
额定频率		Hz	50
额定短路开断电流		kA	20、25、31.5
额定短时耐受电流/额定短路持续时间		kA/4s	20、25、31.5
额定峰值耐受电流		KA	50、63、80
核定短路关合电流		kA	50、63、80
控制回路额定电压		V	DC:110 200，AC:110 220
防护等级	开关设备外壳		IP4X
	隔室可(柜门打开时)		IP2X

2.ZN85-40.5型断路器配弹簧操动机构（一体）技术参数

名称		单位	数据
额定电压		kV	40.5
额定电流		A	630、1250、1600、2000
额定绝缘水平	1min工频耐受电压，极间，极地间/断口间	kv	95/110
	雷电冲击耐受电压(峰值），极间，极地间/断口间	kV	185/215
	辅助回路，控制回路的工频耐受电压	V/1min	2000
额定频率		hz	50
额定短路开断电流		kA	630、1250、1600、2000
额定短路关合电流		kA	50、63、80
额定峰值耐受电流		kA	50、63、80
额定短时耐受电流/额定短路持续时间		kA/4s	20、25、31.5
机械寿命		次	10000
合闸时间		ms	50-100
分用时间		ms	35-60
额定操作顺序			分-0.3s-合分-180s合分
