KYN28-12铠装移开式交流金属封闭开关设备

联系人：戴方永

联系电话：0576-8761****

企业地址浙江省-台州市

详细地址浙江省台州市仙居县福应街道永安工业集聚区

厂家信息
产品信息
规格参数
技术文档

景光电气有限公司，成立于2010年，注册资金5000万元，公司位于浙江省台州市仙居县永安工业集聚区，是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级，公司主要生产：高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。公司组织机构健全，有着完善周密的安全、质量保证体系，公司拥有先进的线切割、铣、钻、冲等金属加工设备，拥有完善的模拟实验室。拥有一支中高级技术人员，同时与上海交大、西安高压电器研究所等单位建立技术合作关系。公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

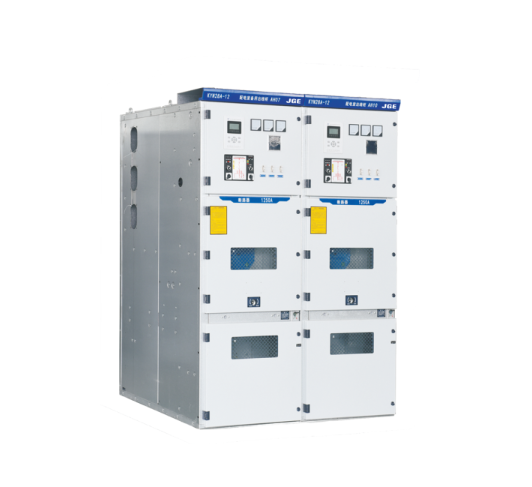

产品图片

KYN28-12铠装移开式交流金属封闭开关设备

产品概述

KYN28-12 型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测，新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。

产品符合标准：GB3906《3~35KV 交流金属封闭开关设备》, GB/T11022《高压开关设备和控制设备标准的共用技术要求》, IEC60298《额定电压1kV 以上50kV及以下交流金属封闭开关设备和控制设备》。

产品型号说明

产品技术参数

项目			单位	数据
额定电压			kV	3.6、7.2、12
额定频率			Hz	50
新路器秘定电流			A	630、1250、1600、2000、2500、3150、4000
开关设备额定电流			A	630、1250、1600、2000、2500、3150、4000
额定短时耐受电流(4s)			kA	16、20、25.31.5、40、50
额定峰值耐变电流(峰值)			kA	40、50、63、80、100、125
额定短路开断电流			kA	16、20、25、31.5、40、50
初定短随关合电流(峰值)			kA	40.50、63、80、100、125
额定绝缘水平	1min工频耐受电压	极间、极对地问	kV	24、32、42
		断口间	kV	24、32、48
	雷电冲击耐受电压(峰值)	极间、挤对地间	kV	40、60、75
		断口间	kV	46、70、85
防护等级			外壳为IP4X,隔室间、新路器室门打开时为IP2X。

注:1、电流互感器的短路容量应单独考虑。

2、ZN63A-12技术参数详见相应样本。

3、海拔1000m型额定电流≤1250A额定新路开断电流≤31.5kA。

产品正常使用条件

1.周围空气温度：最高温度+40℃,最低温度-15℃。

2.湿度条件：

日平均相对湿度：≤95%。

日平均水蒸气压力不超过2.2kPa。

月平均相对湿度90%。

月平均水蒸汽压力1.8kPa。

3.海拔高度：4000m 及以下。

4.地震烈度：不超过8度。

5.周围空气应不受腐蚀性或可燃气体、水蒸汽等明显染。

6.无经常性的剧烈振动场所。

7.超过GB3906 规定的正常条件下使用时，由用户和制造厂协商。

产品技术参数

项目			单位	数据
额定电压			kV	3.6、7.2、12
额定频率			Hz	50
新路器秘定电流			A	630、1250、1600、2000、2500、3150、4000
开关设备额定电流			A	630、1250、1600、2000、2500、3150、4000
额定短时耐受电流(4s)			kA	16、20、25.31.5、40、50
额定峰值耐变电流(峰值)			kA	40、50、63、80、100、125
额定短路开断电流			kA	16、20、25、31.5、40、50
初定短随关合电流(峰值)			kA	40.50、63、80、100、125
额定绝缘水平	1min工频耐受电压	极间、极对地问	kV	24、32、42
		断口间	kV	24、32、48
	雷电冲击耐受电压(峰值)	极间、挤对地间	kV	40、60、75
		断口间	kV	46、70、85
防护等级			外壳为IP4X,隔室间、新路器室门打开时为IP2X。

注:1、电流互感器的短路容量应单独考虑。

2、ZN63A-12技术参数详见相应样本。

3、海拔1000m型额定电流≤1250A额定新路开断电流≤31.5kA。
