产品详情

ZN63(VBM7)-12系列侧装式户内高压真空断路器

联系人:戴方永
联系电话:0576-8761****
企业地址浙江省-台州市
详细地址浙江省台州市仙居县福应街道永安工业集聚区
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
景光电气有限公司,成立于2010年,注册资金5000万元,公司位于浙江省台州市仙居县永安工业集聚区,是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级,公司主要生产:高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。 公司组织机构健全,有着完善周密的安全、质量保证体系,公司拥有先进的线切割、铣、钻、冲等金属加工设备,拥有完善的模拟实验室。拥有一支中高级技术人员,同时与上海交大、西安高压电器研究所等单位建立技术合作关系。 公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

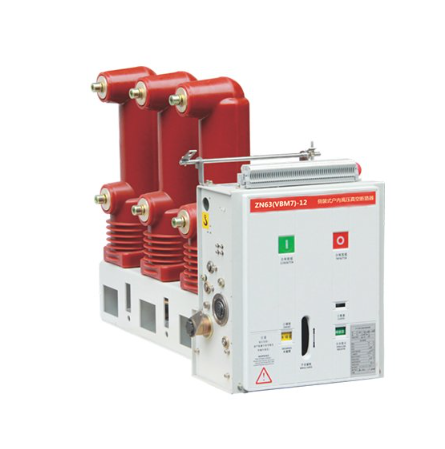

产品图片

ZN63(VBM7)-12系列侧装式户内高压真空断路器


产品概述

ZN63-12 型侧装式(VBM7)  真空断路器系户内高压开关设备,适用于额定电压12千伏、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所 。

ZN63-12 型侧装式(VBM7) 真空断路器采用固定式安装,主要用于固定式开关柜,该断中器既可单独使用,又可用于环网供电、箱式变电站或各种非标供电系统。

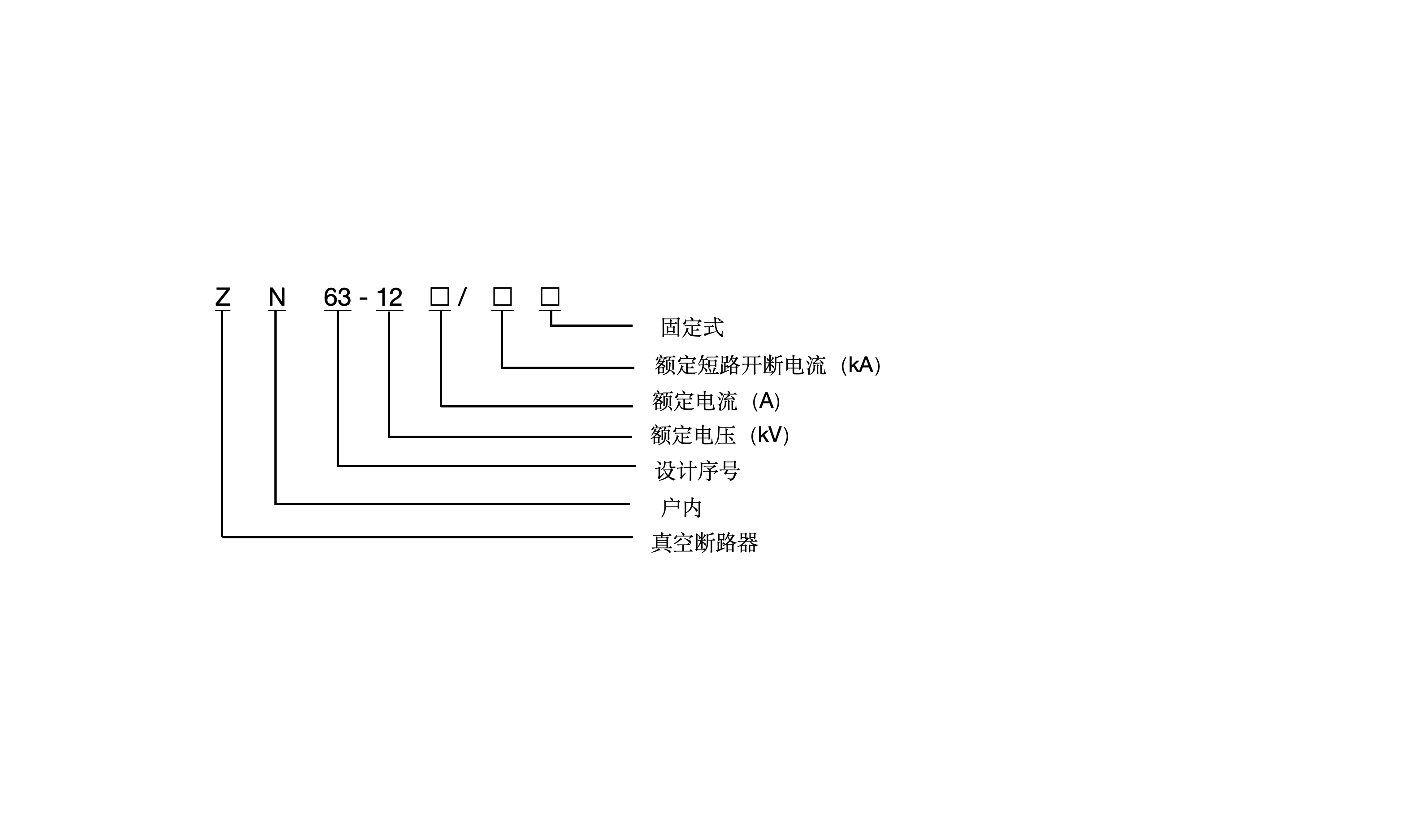

产品型号说明


产品技术参数

序号

项目

单位

参数

1

额定电压

kV

12

2

最高工作电压

kV

630

3

额定电流

A

1250

4

额定短路开断电流

kA

20

25

31.5

5

额定短路关合电流

kA

50

63

80

6

额定峰值耐受电流

kA

50

63

80

7

4S 额定短路耐受电流

kA

20

25

31.5

8



额定绝缘水平


工频耐压(额定开断前后)

kV

42(断口 48)


冲击耐压(额定开断前后)

kV

75(断路 84)

9

额定操作顺序


分 - 0.3s - 合分 - 180s - 合分

10

机械寿命

1000

11

额定短路开断电流开断次数

50

12

操作机构额定合闸电压(直流)

V

110, 220

13

操作机构额定分闸电压(直流)

V

110, 200

14

动静触头允许磨损累积厚度

mm

3


产品技术参数

序号

项目

单位

参数

1

额定电压

kV

12

2

最高工作电压

kV

630

3

额定电流

A

1250

4

额定短路开断电流

kA

20

25

31.5

5

额定短路关合电流

kA

50

63

80

6

额定峰值耐受电流

kA

50

63

80

7

4S 额定短路耐受电流

kA

20

25

31.5

8



额定绝缘水平


工频耐压(额定开断前后)

kV

42(断口 48)


冲击耐压(额定开断前后)

kV

75(断路 84)

9

额定操作顺序


分 - 0.3s - 合分 - 180s - 合分

10

机械寿命

1000

11

额定短路开断电流开断次数

50

12

操作机构额定合闸电压(直流)

V

110, 220

13

操作机构额定分闸电压(直流)

V

110, 200

14

动静触头允许磨损累积厚度

mm

3
