产品详情
ZN63(VS1)-24KV 户内高压真空断路器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
景光电气有限公司,成立于2010年,注册资金5000万元,公司位于浙江省台州市仙居县永安工业集聚区,是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级,公司主要生产:高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。
公司组织机构健全,有着完善周密的安全、质量保证体系,公司拥有先进的线切割、铣、钻、冲等金属加工设备,拥有完善的模拟实验室。拥有一支中高级技术人员,同时与上海交大、西安高压电器研究所等单位建立技术合作关系。
公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

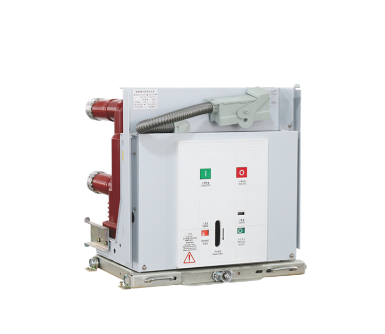

产品图片
ZN63(VS1)-24KV 户内高压真空断路器

产品概述
VS1-24 型户内高压真空断路器,系三相交流50 Hz额定电压为24KV电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多次开断短路电流的场所 。
该断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配有特用推进机构,组成手车单元作用

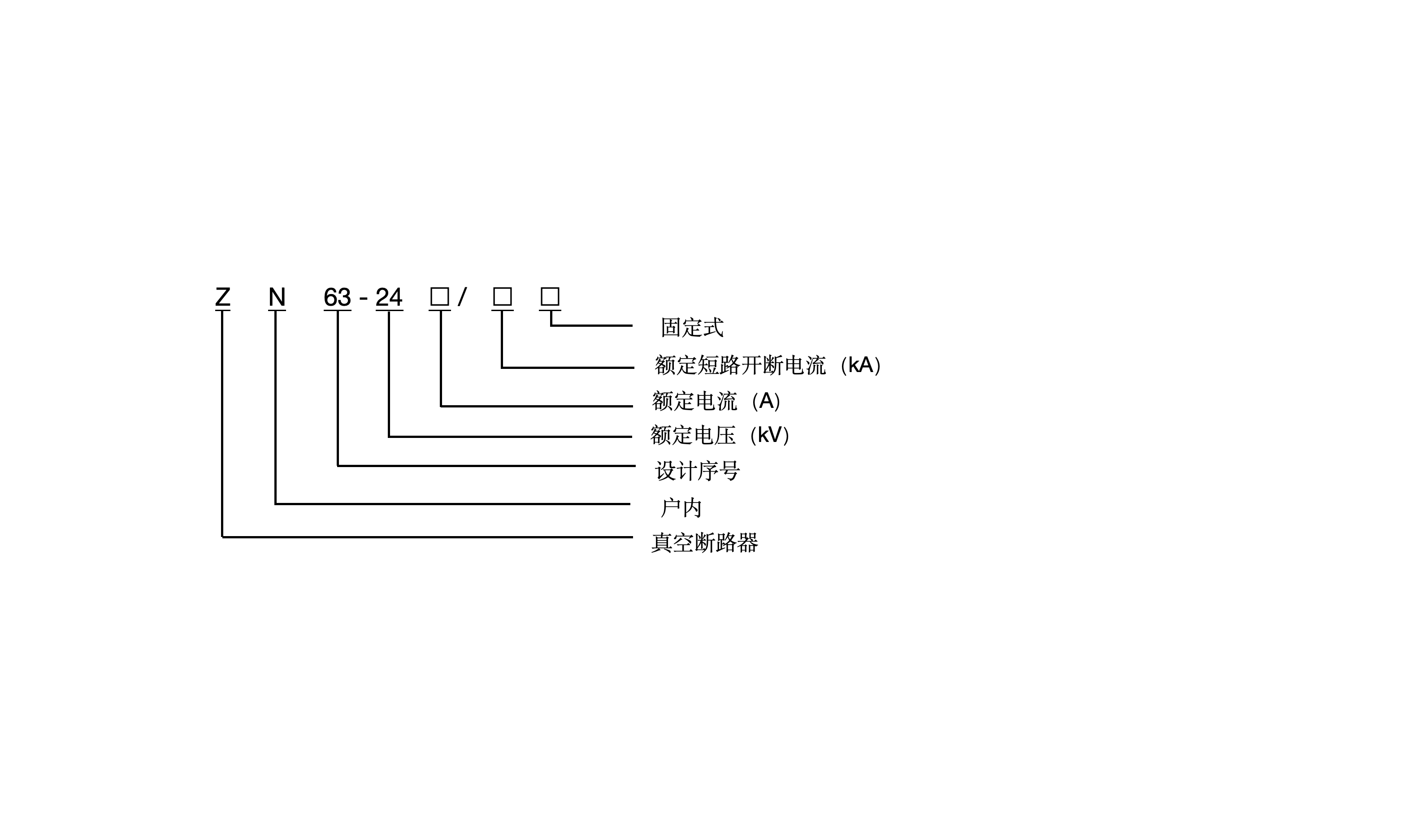

产品型号及含义

产品技术参数
序号 | 项目 | 单位 | 参数 | |||||||
1 | 额定电压 | kV | 24 | |||||||
2 | 操作电流 | A | 630,1250 | 630,1250,1600 | 1250,1600 | 2000,2500,3150 | ||||
3 | 额定绝缘水平 | 1min 工频耐压 | kV | 50 | ||||||
雷电冲击电压 | kV | 125/145 | ||||||||
4 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | ||||
5 | 额定短路关合电流 (峰值) | kA | 50 | 63 | 80 | 100 | ||||
6 | 额定 (峰值) 耐受电流 | kA | 50 | 63 | 80 | 100 | ||||
7 | 额定短时耐受电流 | kA | 20 | 25 | 31.5 | 40 | ||||
8 | 额定短路开断电流开断次数 | 次 | 30 | |||||||
9 | 额定短路持续时间 | S | 4 | |||||||
10 | 额定操作顺序 | 分 - t - 合分 - 180s - 合分 | ||||||||
11 | 机械寿命 | 次 | 20000 | |||||||
产品技术参数
序号 | 项目 | 单位 | 参数 | |||||||
1 | 额定电压 | kV | 24 | |||||||
2 | 操作电流 | A | 630,1250 | 630,1250,1600 | 1250,1600 | 2000,2500,3150 | ||||
3 | 额定绝缘水平 | 1min 工频耐压 | kV | 50 | ||||||
雷电冲击电压 | kV | 125/145 | ||||||||
4 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | ||||
5 | 额定短路关合电流 (峰值) | kA | 50 | 63 | 80 | 100 | ||||
6 | 额定 (峰值) 耐受电流 | kA | 50 | 63 | 80 | 100 | ||||
7 | 额定短时耐受电流 | kA | 20 | 25 | 31.5 | 40 | ||||
8 | 额定短路开断电流开断次数 | 次 | 30 | |||||||
9 | 额定短路持续时间 | S | 4 | |||||||
10 | 额定操作顺序 | 分 - t - 合分 - 180s - 合分 | ||||||||
11 | 机械寿命 | 次 | 20000 | |||||||
