ZN85-40.5系列户内高压真空断路器

联系人：戴方永

联系电话：0576-8761****

企业地址浙江省-台州市

详细地址浙江省台州市仙居县福应街道永安工业集聚区

厂家信息
产品信息
规格参数
技术文档

景光电气有限公司，成立于2010年，注册资金5000万元，公司位于浙江省台州市仙居县永安工业集聚区，是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级，公司主要生产：高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。公司组织机构健全，有着完善周密的安全、质量保证体系，公司拥有先进的线切割、铣、钻、冲等金属加工设备，拥有完善的模拟实验室。拥有一支中高级技术人员，同时与上海交大、西安高压电器研究所等单位建立技术合作关系。公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

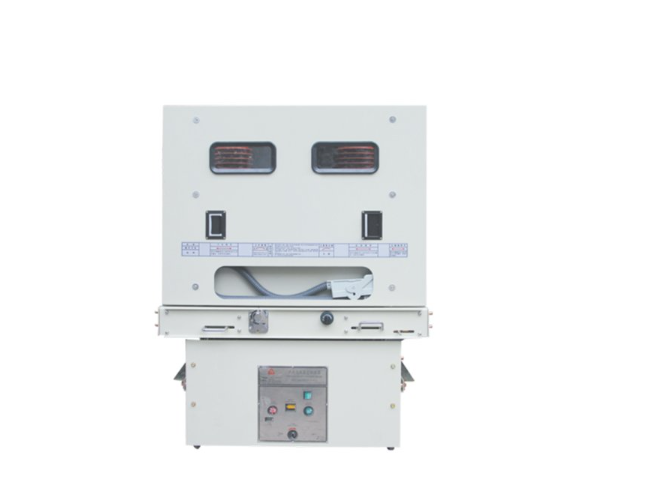

产品图片

ZN85-40.5系列户内高压真空断路器

产品概述

ZN85-40.5 系列户内高压真空断路器，适用于三相交流50Hz，额定电压40.5kV 电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。

断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。

这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求。

总体布局合理、美观、简洁，体积小巧，操作灵活，具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。

该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

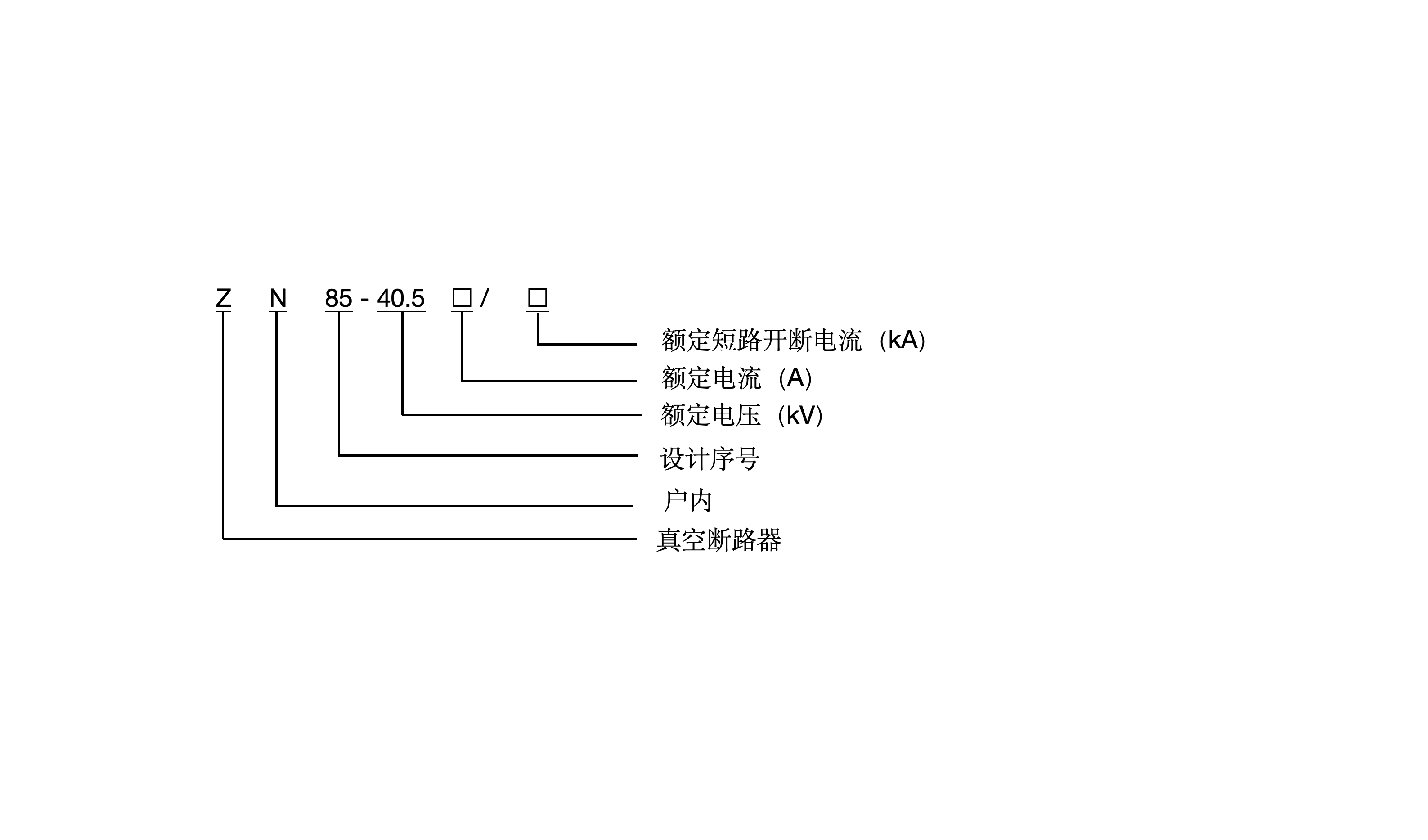

产品型号说明

产品技术参数

序号	项目	单位	参数
1	额定电压	kV	40.5
2	额定雷电冲击耐受电压 (全波)	kV	185
3	额定短时工频耐受电压 (1min)	kV	95
4	额定频率	Hz	50
5	额定电流	A	1250/1600/2000
6	额定短时耐受电流	kA	25/31.5
7	额定峰值耐受电流	kA	63/80
8	额定短时持续时间	s	4
9	额定短路开断电流	kA	25/31.5
10	额定短路关合电流 (峰值)	kA	63/80
11	额定操作顺序		0-0.3s-C0-180s-0
12	开断时间	ms	80
13	额定短路电流开断次数	次	20
14	单个电容器组开断电流	A	630
15	背靠电容器组开电流机	A	400
16	机械寿命	次	10000
16	机械寿命	次	10000

产品使用环境条件

1.海拔：≤1000m

2.周围空气温度：上限 + 40℃，下限 - 25℃

3.相对湿度：日平均≤95%，月平均≤90%

4.安装场所：应无火灾、严重污染、化学腐蚀及剧烈震动等

产品技术参数

序号	项目	单位	参数
1	额定电压	kV	40.5
2	额定雷电冲击耐受电压 (全波)	kV	185
3	额定短时工频耐受电压 (1min)	kV	95
4	额定频率	Hz	50
5	额定电流	A	1250/1600/2000
6	额定短时耐受电流	kA	25/31.5
7	额定峰值耐受电流	kA	63/80
8	额定短时持续时间	s	4
9	额定短路开断电流	kA	25/31.5
10	额定短路关合电流 (峰值)	kA	63/80
11	额定操作顺序		0-0.3s-C0-180s-0
12	开断时间	ms	80
13	额定短路电流开断次数	次	20
14	单个电容器组开断电流	A	630
15	背靠电容器组开电流机	A	400
16	机械寿命	次	10000
16	机械寿命	次	10000
