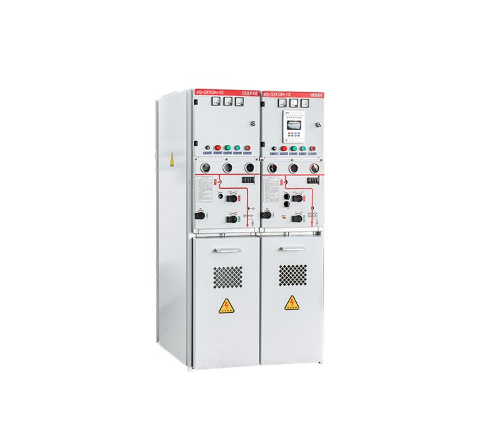

JG-GTXGN-12 固体绝缘环网开关设备

产品概述

JG-GTXGN-12 固体绝缘环网开关设备是本公司自行研发的新一代环保型复合绝缘环网柜。是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧塑脂壳体内，壳体内无SF气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并且实现 了免维护。

固体绝缘环网柜由三种部件组成，即V单元(断路器单元), C单元(负荷开关单元) ,F 单元(组合电器单元),每个单元可以单 独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护(控制器),一次部分采用APG自动凝胶工艺，将隔离开关和灭弧室完全固封在环氧树脂中，并有特用接头和母线相连。灭弧室采用特用的铜铬触头材料，R 型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力及稳定性，电寿命，温升以及绝缘水平都较之前的灭弧室(铜铝触头材料，杯状纵磁场触 头结构，以及不完全一次封排工艺)有了明显提高。操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性高，并可根据用户需要实现电动操作。

固体绝缘全封闭开关设备是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。

环网单元适用于12kV、50Hz的三相交流配电系统，用于环网供电或终端供电。环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器的控制和保护。所以户内、户外型环网单元均可实现配电自动化。

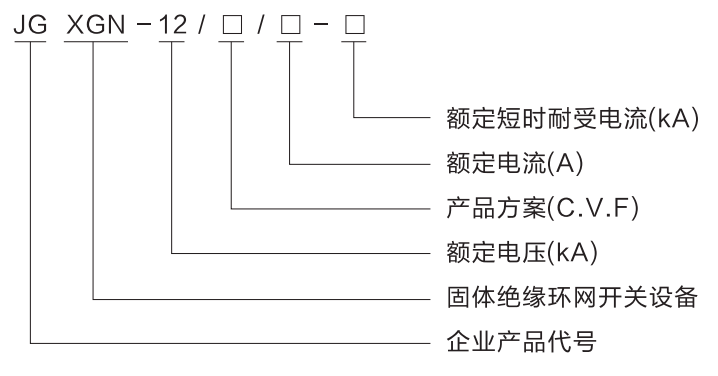

产品型号及含义

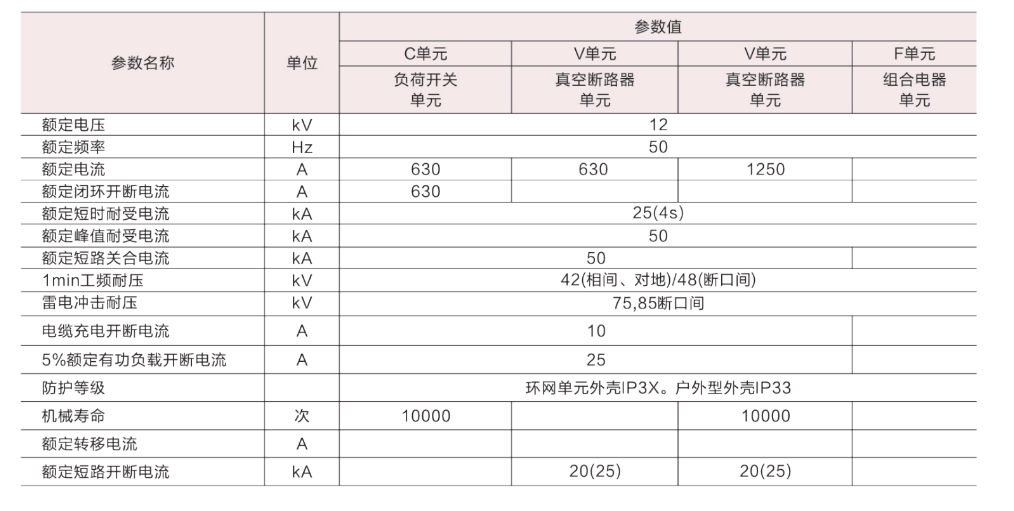

产品技术参数

使用条件及环境

a、适用于户内或户外。

b、周围空气温度：户内-10℃~+25℃,户外-60℃~+60℃。

c、空气相对湿度：日平均值不大于95%,月平均值不大于90%。

d、海拔高度不大于3000m。

e、周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性 气体的明显污染；户外型可以用于较恶劣的环境条件下。

f、安装地点无剧烈震动，地震度不超过8度。

当上述使用环境条件不能满足使用要求时，由用户与制造厂协商

产品标准

◎IEC62271-1-2007《高压开关设备和控制设备.**部分：通用规范》 O IEC620071-200-2003《1~52KV 交流金属封闭开关设备和控制设备》

◎GB3906-2006《3.6~40.5KV 交流金属封闭开关设备和控制设备》

◎GB/T11022-2011《高压开关设备和控制设备标准的共用技术条件》

◎GB1984-2014《高压交流断路器》

◎GB1985-2014《高压交流隔离开关和接地开关》

◎GB3804-2004《3.6KV~40.5KV 高压交流负荷开关》

◎DL/T404-2007《3.6KV~40.5KV交流金属封闭开关设备和控制设备》

◎DL/T593-2016《高压开关设备和控制设备标准的共用技术条件》O Q/GDW730-2012《12KV固体绝缘环网柜技术条件》

◎DL/T402-2016   高压交流断路器
