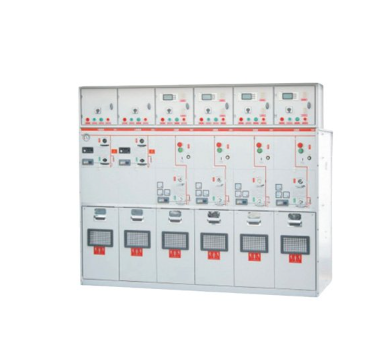

JGM6-12气体绝缘金属封闭开关设备

产品概述

JGM6-12全封闭充气柜采用模块化单元设计，结构灵活，支持固定式与可扩展式单元自由组合，充分满足各类变电站对紧凑型、高适应性开关设备的需求。

JGM6-12 全封闭充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而确保运行可靠性及人身安全，并且实现了免维护。通过配置可扩展母线系统，支持任意模块化组合，母线具备完善绝缘与屏蔽设计，确保高安全性与稳定性。产品同时兼容TV化智能解决方案，推动开关设备智能化升级，大幅简化现场安装与调试流程。

JGM6-12 提供非扩展与可扩展两种标准配置，兼具全模块与半模块组合能力，扩展性强，灵活性佳。

JGM6-12 全封闭充气柜开关执行GB标准。在室内条件下(20℃)运行的设计寿命超过30年，是现代配电系统中高效、可靠、智能的理想选择。

结构特点

JGM6-12  全封闭充气柜是以SF6 气体作为灭弧及绝缘介质。

开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。

腔体充以1.4bar的SF6 气体，防护等级达到IP67,整个开关装置完全不受外部环境条件的影响，即使在短暂水浸等极端情况下也能保证开关正常运行，产品终身免维护。

开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。

所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。

开关柜分为固定单元组合和可扩展单元组合两类；

开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。

柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。

开关柜可根据用户的不同需求配置电动、遥控及检测装置。

型号及含义

*JGM6（XGN□）-12 系列通用柜型模块有：

C — 负荷开关模块

V — 真空断路器模块

F — 负荷开关- 熔断器组合电器模块

D — 不带开关的电缆提升模块

非拓展标准模块

JGW6-12  型开关柜的每个模块具有下列配置

1.进线套管的电容性电压指示器

2.每个气室安装一个监测SF6 密度的压力表计

3.吊装用的吊耳

4.操作手柄

选配

1.电动操作机构

2.电缆短路及接地故障指示器

3.电缆互感器

4.远程监控及接触
