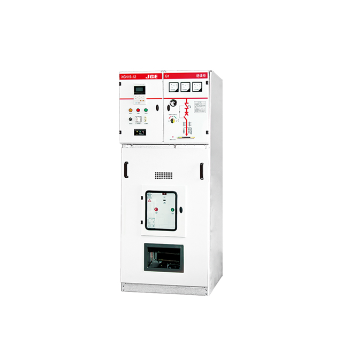

XGN15-12/24单元式金属封闭环网开关设备

产品概述

XGN15-12/24系列单元式金属封闭环网开关设备是以FLN□-12/24型SF6负荷开关作为主开关而整柜采用空气绝缘的，适用于配电自动化的，紧凑型可扩展的金属封闭环网开关设备。具有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应用场合，不同的用户要求均能提供满意的技术方案。

XGN15-12/24系列单元式金属封闭环网开关设备的主开关选用本公司生产的FLN36-12/24型或ABB公司生产的SFG型SF6负荷开关，也可根据用户的需要配装VS1型、VD4/S型、ISM型真空断路器或HD4/S5型SF6断路器。负荷开关和断路器可手动或电动操作，选配电动操作机构、PT、CT、FTU和通信装置后可实现配电自动化功能。

型号及含义

主要技术参数

注：*采用ABB公司SFG开关(上部单元)组装的环网柜参数为25KA/2S

**采用ABB 公司SFG 开关(上部单元)组装的环网柜参数为63KA

主要用途

XGN15-12/24 系列单元式金属封闭环网开关设备适用于额定电压12/24KV, 额定频率50Hz的电力系统，普遍应用于工业及民用电缆环网及供电末端。

XGN15-12/24 系列单元式金属封闭环网开关设备特别适用于以下场所：城市居民区及工矿企业配电，小型二次变电站、开闭所、箱式变电站、商场、机场、地铁、风力发电、医院、体育场、铁路、桥梁、遂道等。

工作条件

海拔高度：不超过1000m;

环境温度：-35℃~+40℃

环境湿度：日平均值不超过95%;月平均值不超过90%;

抗震能力：8°

周围空气没有腐蚀性气体，安装场所无剧烈振动冲击。

参考标准

GB/T 191 包装储运图示标志(ISO 780-1997,MOD)

GB1985-2004 高压交流隔离开关 ( IEC62271-102:2002, MOD )

GB3804-20043.6kV~40.5kV 高压交流负荷开关( IEC60265-1:1998, MOD )

GB3906-19913~35KV 交流金属封闭开关设备(neq IEC60298:1990)

GB4208-1993 外壳防护等级(IP 代码) (eqv IEC60529:1989)

GB5582-1993 高压电力设备外绝缘污秽等级(eqv IEC 507:1991) GB/T 6388 运输包装收发货标志

GB9969.1 工业产品使用说明书总则

GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求(eqv IEC6069 4:1996)

GB/T11023-1989 高压开关设备六氟化硫气体密封试验方法

GB/T13384 机电产品包装通用技术条件

GB/T14436 工业产品保证文件总则

GB16926-1997 交流高压负荷开关熔断器组合电器 (eqv IEC60420:1990) JB/T 8754-1998 高压开关设备型号编制办法

DL/T404-1997 户内交流高压开关柜订货技术条件(neqIEC60298:1981)
