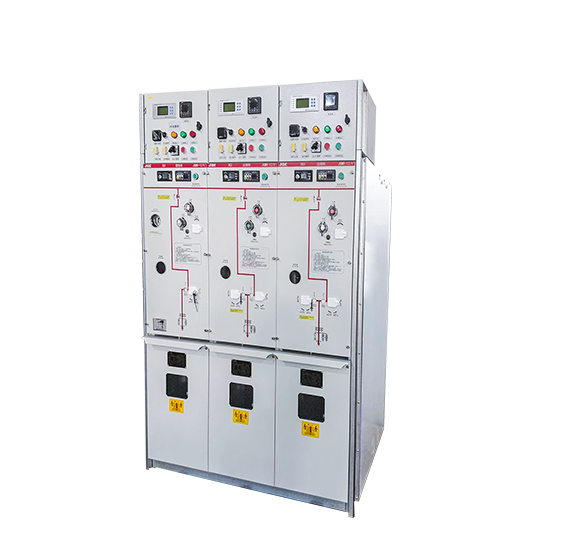

JGM8-12环保气体绝缘金属封闭开关设备

产品概述

JGM8(XGN□)-12系列环保气体绝缘金属封闭式开关设备是采用真空灭弧室灭弧，环保气体为主绝缘介质、少量固体绝缘支撑件、主回路无任何包封，正常运行时为零表压或微正压(气箱的气压≤0.02MPa),  并且相对地及相间的绝缘能力满足零表压下空气绝缘要求的配电开关设备。

环保气体绝缘金属封闭开关设备是较常用的一种三相交流智能环保气体绝缘柜，并且普遍应用于各种成套开关设备中，随着国内人口集中化，电力市场必须配套，环保气体绝缘开关设备也随着市场的开发，需求量也将越来越大；市场潜力还有待开发。同时由于产品汇集了数据采集和控制、数据处理和存储、开关设备在线监测和高级分析等多功能于一体，对配电网进行在线智能化监控与管理，使配电网络运行于安全、可靠、质优、高效的良好状态，实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求；系统同时可普遍应用于交通、工厂、医院、学校、建筑、住宅小区及商用写字楼等智能配电领域。

产品结构特点

环保气体金属封闭开关设备采用全封闭式结构，将全部导电部件封闭在气箱当中，既能避免外界环境因素的影响，又能提高运行可靠性，使其具备免维护（或少维护）的功能，同时还能符合体积小型化要求。环保气体金属封闭开关设备采用的是干燥空气、氮气等，这些气体的泄露对外界环境不会造成任何影响。开关采用三工位（隔离+接地）+真空灭弧室，该结构是目前技术较成熟的配置方式，特别适合目前电网运行维护需求。集成配电自动化功能，随着配电网自动化建设需求，今后环保型配电产品需要具备集成自动化功能，即将一，二次完全融合无需再配置DTU等装置，将二次控制的供电电源、自动化功能、特性采集功能、通讯功能等一并集成，功能集成化、智能化也将是环保型环网柜的一个重要特征。

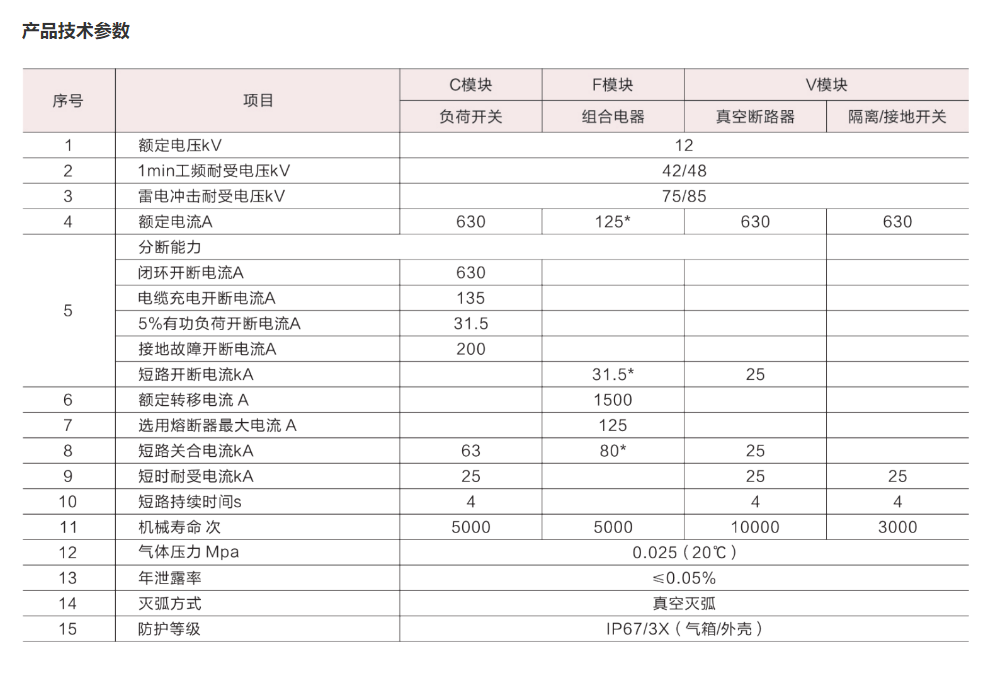

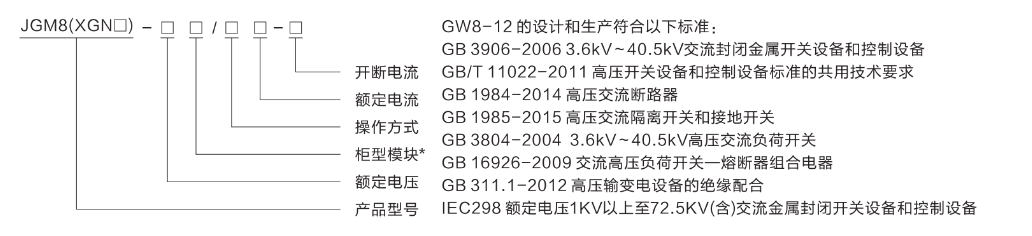

产品型号及参数

产品执行标准

4.1环境温度：

-25℃~+40℃

24小时平均温度：≤35℃

4.2环境湿度

平均相对湿度：24小时平均值≤95%,月平均值：≤90%

4.3海拔高度：≤1500米(常规型，标准充气压力下),>1500米需特殊说明 4.4特殊条件

对于超出正常使用的环境的特殊运行条件，可事先与我公司协商。
