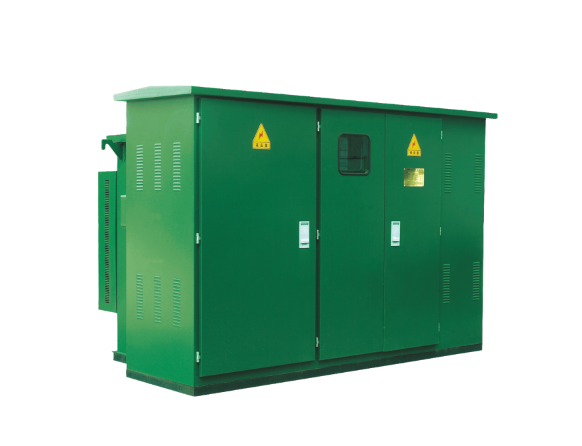

ZBW-12智能型一体化变电站（美式）

产品概述

本产品是一款集安全性、紧凑性与智能化于一体的新型预装式变电站（美式箱变），专为现代城市配电网及各类用电场景量身打造。整机采用全绝缘、全密封结构设计，真正实现免维护运行，有效保障操作人员人身安全；其结构高度优化，体积只为同等容量欧式箱变的1/3至1/5，整体高度只1.5米，不遮挡视线，便于在空间受限区域灵活安装。

产品采用创新的分箱式结构，将高压、低压与变压器单元单独隔离，有效防止变压器油箱内绝缘油受到污染，明显提升设备运行可靠性。高压侧配置双熔丝全范围保护系统，在确保多方过载与短路保护的同时，大幅降低系统综合成本。设备既适用于环网供电，也适用于终端供电模式，配备可带电插拔的电缆接头，支持在200A负荷电流下紧急操作，极大提升运维效率与供电连续性。

箱体采用蜂窝式双夹层复合板制造，兼具优异的隔热与散热性能，确保设备在各种环境温度下稳定运行。低压侧可选配欠压控制器，当系统电压异常时能迅速切除负荷，保护下游用电设备安全。高压侧可配置油浸式或SF6负荷开关，并具备自动升级能力，为未来配电网自动化、智能化升级预留接口，助力构建高效、可靠、智能的现代配电网络。

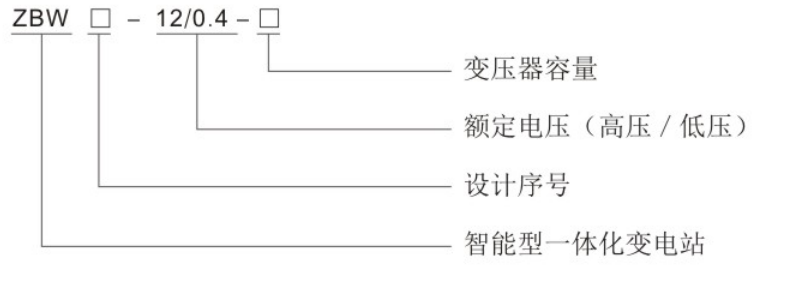

产品型号及含义

技术参数

产品用途

用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

产品正常使用条件

1、海拔高度不超过1000m。

2、环境温度：-25℃~+40℃。

3、相对湿度：日平均值不大于95%,月平均值不大于90%。

4、安装场所：无火灾、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
