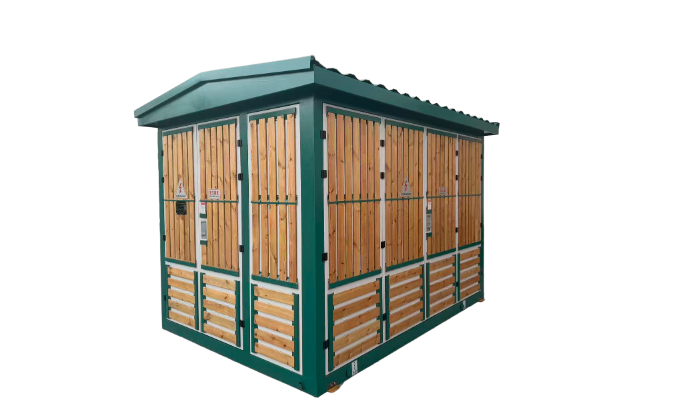

YB□-12智能型一体化变电站（欧式）

产品概述

YB-12型高压/低压预装式变电站是一种将高压开关设备、变压器、低压配电设备组装成一体的成套性产品。它作为城市建筑，生活小区，中小型工厂、矿山油田等用电部门的变配电设备，具有成套性强、体积小结构紧凑、可靠性高、现场安装工作量小、安装调试周期短，以及可移等特点、适当改变其外形和颜色，使之与环境相适应，还可以起到美化环境的作用。是目前城乡土建变配电站的替代产品和城网建设，改造的新型成套设备。

高压侧一般采用 HXGN系列环网柜内配(压气式、真空、SF6)负荷开关、熔断器(有要求可用断路圈)。低压侧采用新型的塑壳式自动空气开磁，分断能力高，保护性能好。变压器既可采用油浸式变压器，也可采用干式变压器。外壳有铝金合板、钢板、复合板等多种材料选择。箱内设有降温设施及防凝露设备。

产品特点

1.高压开关设备、配电变压器、低压开关设备、电能计量设备和无功补偿装置按一定方案组合，成套性强；

2.高、低压保护完善，运行安全可靠，维护简单；

3.占地少，投资省、生产周期短、移动方便；

4.接线方案灵活多样；

5.结构独特：独特蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板、彩钢板可选；

6.型式多样：通用型、别墅型、紧凑型等多种样式；

7.高压环网柜内可装配网自动化终端（FTU）实现短路及单相接地故障的可靠检测，具备 “四遥” 功能，便于配网自动化升级。

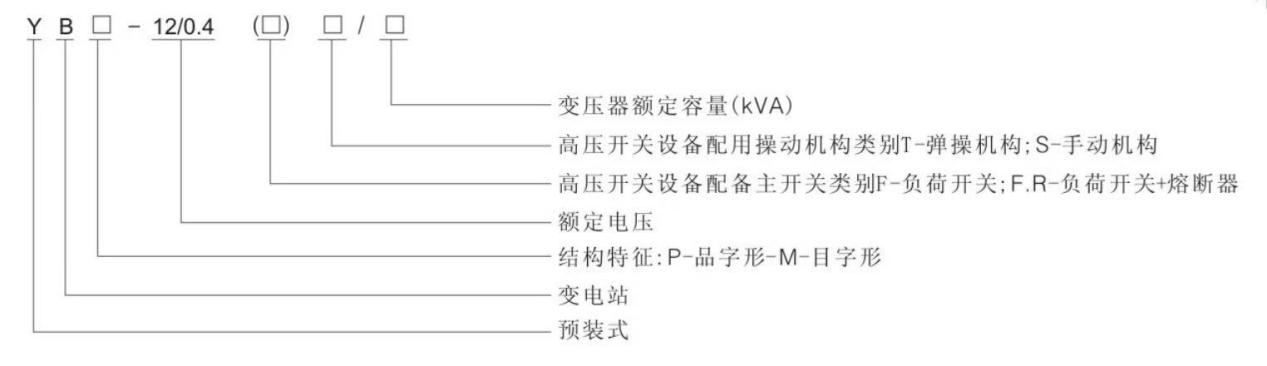

产品含义

产品技术参数

产品使用条件

1.周围空气温度上限≤40℃下限≥-10℃。

2.阳光辐射≤1000W/m²。

3.海拔≤1000m。

4. 覆冰≤20mm。

5.风速≤35 m/s。

6.湿度日平均相对湿度≤95%。 月平均相对湿度≤90%。

湿度日平均相对水蒸气压力≤2.2kPa。

月平均相对水蒸气压力≤1.8kPa。

7.地震≤8度。

8.无火灾、严重污秽、化学腐蚀及剧烈震动的场所。

注：特殊使用条件，订货时提出与制造厂协商解决
