产品详情

三相干式配电变压器

联系人：戴方永

联系电话：0576-8761****

企业地址浙江省-台州市

详细地址浙江省台州市仙居县福应街道永安工业集聚区

厂家信息
产品信息
规格参数
技术文档

景光电气有限公司，成立于2010年，注册资金5000万元，公司位于浙江省台州市仙居县永安工业集聚区，是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级，公司主要生产：高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。公司组织机构健全，有着完善周密的安全、质量保证体系，公司拥有先进的线切割、铣、钻、冲等金属加工设备，拥有完善的模拟实验室。拥有一支中高级技术人员，同时与上海交大、西安高压电器研究所等单位建立技术合作关系。公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

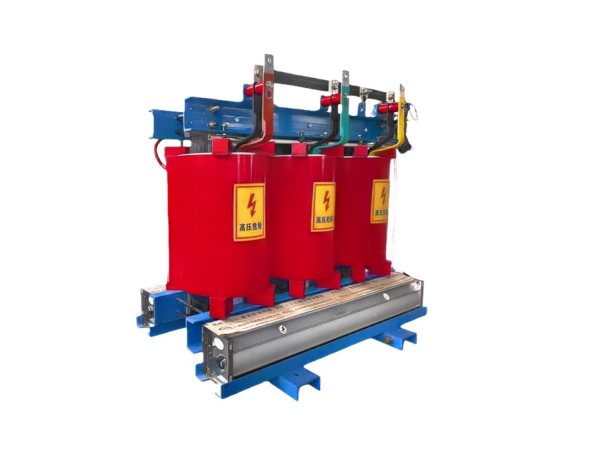

产品图片

三相干式配电变压器

产品概述

树脂绝缘干式变压器是我公司引进国外先进技术，自主开发了SCB18、SCB14、SCB13、SCB12、SCB10系列带填料薄绝缘干式变压器，由于线圈被环氧树脂包封，所以难燃，防火、防爆，免维护，无污染，体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在140%额定负载下长期运行，并配有智能温控仪，具有故障报警、超温报警、超温跳闸以及黑闸子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。

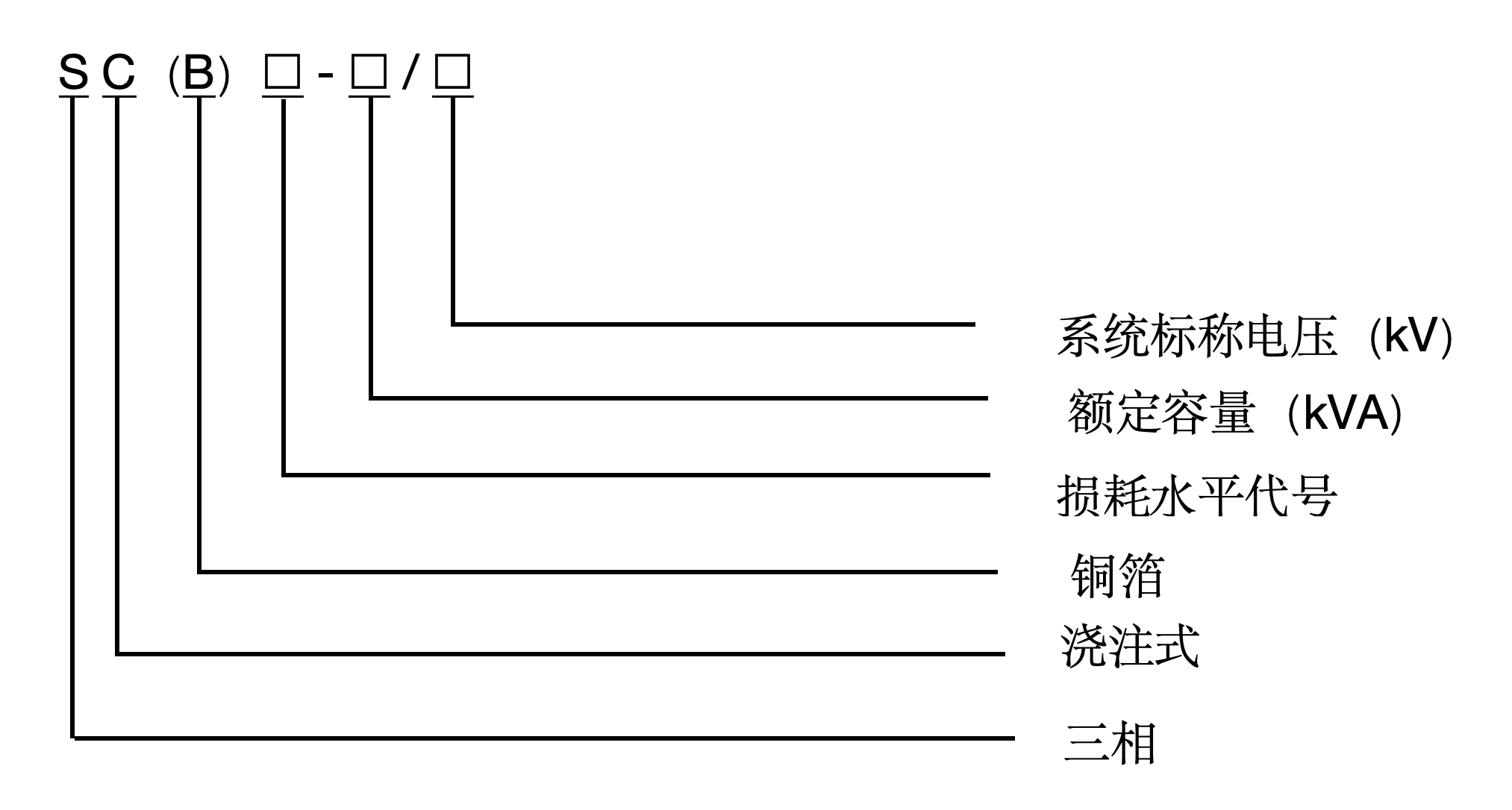

产品型号说明

技术参数

1.SCB18-（30-2500）/ 10 三相干式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (W)			空载电流 (%)	阻抗电压 (%)	声功率级 (dB)	外型尺寸 (长×宽×高)	总重 (kg)
	电压组合
	高压 (kV)	分接范围	低压 (kV)
						130℃(B)	155℃(F)	180℃(H)
						100℃	120℃	145℃
30	6 6.3 6.6 10 10.5 11	±2× 2.5 ±5	0.4	Dyn11	170	670	710	760	0.6	4.0	57	900×900×800	300
50					240	940	1000	1070	0.6		57	955×900×900	350
80					330	1290	1380	1480	0.6		58	985×950×960	400
100					360	1480	1570	1690	0.6		58	1035×1250×980	450
125					420	1740	1850	1980	0.6		59	1060×1280×1000	500
160					480	2000	2130	2280	0.6		59	1120×1320×1050	680
200					550	2370	2530	2710	0.5		60	1135×1330×1105	770
250					640	2590	2760	2960	0.5		60	1170×1330×1165	900
315					790	3270	3470	3730	0.5		62	1185×1360×1225	1010
400					880	3750	3990	4280	0.4		62	1210×1380×1300	1205
500					1040	4590	4880	5230	0.4		63	1245×1400×1380	1400
630					1200	5530	5880	6290	0.4			1295×1410×1355	1515
630					1170	5610	5960	6400	0.3	6.0		1295×1410×1355	1515
800					1360	6550	6960	7460	0.3		65	1375×1450×1480	1880
1000					1590	7650	8130	8760	0.3		65	1430×1480×1525	2170
1250					1880	9100	9690	10300	0.25		67	1480×1500×1570	2525
1600					2200	11000	11700	12500	0.25		67	1500×1520×1710	2980
2000					2740	13600	14400	15500	0.20		69	1570×1550×1735	3480
2500					3240	16100	17100	18400	0.20		69	1625×1600×1825	4080
1600					2200	12200	12900	13900	0.25	8.0	67	1500×1520×1710	2980
2000					2740	15000	15900	17100	0.20		69	1570×1550×1735	3480
2500					3240	17700	18800	20200	0.20		69	1625×1600×1825	4080

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准。

2.SCB14-（30-2500）/ 10 三相干式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗（W）			空载电流 (%)	阻抗电压 (%)	声功率级 (dB)	外型尺寸 (长×宽×高)	总重 (kg)
	高压 (kV)	分接范围	低压 (kV)			130℃(B)	155℃(F)	180℃(H)
	高压 (kV)	分接范围	低压 (kV)			100℃	120℃	145℃
30	6 6.3 6.6 10 10.5 11	±2× 2.5 ±5	0.4	Dyn11	130	670	710	760	0.6	4.0	57	900 900 × 800	300
50					185	940	1000	1070	0.6		57	955 900 900	350
80					250	1290	1380	1480	0.6		58	985 950 960	400
100					270	1480	1570	1690	0.6		58	1035 1250 980	450
125					320	1740	1850	1980	0.6		59	1060 1280 1000	500
160					365	2000	2130	2280	0.6		59	1120 × 1320 1050	680
200					420	2370	2530	2710	0.5		60	1135 1330 1105	770
250					490	2590	2760	2960	0.5		60	1170 × 1330 1165	900
315					600	3270	3470	3730	0.5		62	1185 1360 1225	1010
400					665	3750	3990	4280	0.4		62	1210 1380 1300	1205
500					790	4590	4880	5230	0.4		63	1245 1400 1380	1400
630					910	5530	5880	6290	0.4		63	1295 1410 1355	1515
630					885	5610	5960	6400	0.3		65	1295 1410 1355	1515
800					1035	6550	6960	7460	0.3			1375 × 1450 1480	1880
1000					1205	7650	8130	8760	0.3			1430 × 1480 1525	2170
1250					1420	9100	9690	10370	0.25		67	1480 × 1500 1570	2525
1600					1665	11050	11730	12580	0.25		67	1500 × 1520 1710	2980
2000					2075	13600	14450	15560	0.20		69	1570×1550 1735	3480
2500					2450	16150	17170	18450	0.20		69	1625×1600 1825	4080

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准。

3.SCB13-（30-2500）/ 10 三相干式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (W)			空载电流 (%)	阻抗电压 (%)	声功率级 (dB)	外型尺寸 (长×宽×高)	总重 (kg)
	高压(kV)	分接范围	低压 (kV)			130℃(B)	155℃(F）	180℃(H)
	高压(kV)	分接范围	低压 (kV)			100℃	120℃	145℃
30	6 6.3 6.6 10 10.5 11	±2× 2.5 ±5	0.4	Dyn11	135	605	640	685	0.6	4.0	57	955×1100×840	360
50					195	845	900	965	0.6		57	970×1120×860	420
80					265	1160	1240	1330	0.6		58	1015×1150×925	460
100					290	1330	1415	1520	0.6		58	1060×1210×960	560
125					340	1565	1665	1780	0.6		59	1075×1230×1000	630
160					385	1800	1915	2050	0.6		59	1105×1260×1045	770
200					445	2135	2275	2440	0.5		60	1120×1270×1105	875
250					515	2330	2485	2665	0.5		60	1195×1350×1125	1055
315					635	2945	3125	3355	0.5		62	1225×1380×1140	1190
400					705	3375	3590	3850	0.4		62	1315×1470×1190	1500
500					835	4130	4390	4705	0.4		63	1345×1500×1265	1700
630					965	4975	5290	5660	0.4			1555×1700×1175	1985
630					935	5050	5365	5760	0.3	6.0		1555×1700×1175	1985
800					1090	5895	6265	6715	0.3		65	1600×1750×1220	2360
1000					1275	6885	7315	7885	0.3		65	1660×1810×1285	2775
1250					1505	8190	8720	9335	0.25		67	1720×1870×1350	3310
1600					1765	9945	10555	11320	0.25		67	1780×1930×1405	3940
2000					2195	12240	13005	14005	0.20		69	1840×1990×1475	4595
2500					2590	14535	15455	16605	0.20		69	1900×2050×1565	5495
1600					1760	11000	11600	12500	0.25	8.0	67	1780×1930×1405	3940
2000					2190	13500	14300	15400	0.20		69	1840×1990×1475	4595
2500					2590	15900	17000	18200	0.20		69	1900×2050×1565	5495

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准。

4.SCB12-（30-2500）/ 10 三相干式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (W)			空载电流 (%)	阻抗电压 (%)	声功率级 (dB)	外型尺寸 (长×宽×高)	总重 (kg)
	高压 (kV)	分接范围	低压 (kV)			130℃(B)	155℃(F)	180℃(H)
	高压 (kV)	分接范围	低压 (kV)			100℃	120℃	145℃
30	6 6.3 6.6 10 10.5 11	±2× 2.5 ±5	0.4	Dyn11	150	670	710	760	0.6	4.0	57	900×900×850	350
50					215	940	1000	1070	0.6		57	955×900 ×950	400
80					295	1290	1380	1480	0.6		58	985×950×1010	450
100					320	1480	1570	1690	0.6		58	1035×1250 ×1030	550
125					375	1740	1850	1980	0.6		59	1060×1280×1050	550
160					430	2000	2130	2280	0.6		59	1120×1320 ×1100	730
200					495	2370	2530	2710	0.5		60	1135×1330 ×1155	820
250					575	2590	2760	2960	0.5		60	1170×1330 1215	950
315					705	3270	3470	3730	0.5		62	1185×1360 1275	1060
400					785	3750	3990	4280	0.4		62	1210×1380 1350	1255
500					930	4590	4880	5230	0.4		63	1245 ×1400 × 1430	1450
630					1070	5530	5880	6290	0.4	6.0		1295×1410×1405	1565
630					1040	5610	5960	6400	0.3			1295×1410 × 1405	1565
800					1215	6550	6960	7460	0.3		65	1375×1450 ×1530	1900
1000					1415	7650	8130	8760	0.3		65	1430 ×1480 1575	2220
1250					1670	9100	9690	10370	0.25		67	1480 1500 1620	2575
1600					1960	11050	11730	12580	0.25		67	1500 1520 1760	3040
2000					2440	13600	14450	15560	0.20		69	1570 1550 × 1785	3530
2500					2880	16150	17170	18450	0.20		69	1625 1600 × 1875	4130
1600					1960	12200	12900	13900	0.25	8.0	67	1500 × 1520 ×1760	3040
2000					2440	15000	15900	17100	0.20		69	1570×11550 1785	3530
2500					2880	17700	18800	20200	0.20		69	1625×1600×1875	4130

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

5.SCB12-（30-2500）/ 35 三相干式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 Load loss(W)			空载电流 (%)	阻抗电压 (%)
	高压 (kV)	分接范围 (%)	低压 (kV)			130℃(B)	155℃(F)	180℃(H)
	高压 (kV)	分接范围 (%)	低压 (kV)			100℃	120℃	145℃
50	35 36 37 38.5	±2×2.5 ±5	0.4	Dyn11 Yyn0	360	1340	1420	1520	2.3	6.0
100					504	1970	2090	2230	2.0
160					632	2650	2810	3000	1.5
200					704	3130	3320	3550	1.5
250					792	3580	3800	4060	1.3
315					936	4250	4510	4820	1.3
400					1100	5100	5410	5790	1.1
500					1300	6270	6650	7110	1.1
630					1490	7250	7690	8230	1.0
800					1730	8600	9120	9760	1.0
1000					1940	9860	10400	11100	0.75
1250					2260	12000	12700	13600	0.75
1600					2590	14600	15400	16500	0.75
2000					3060	17200	18200	19500	0.75
2500					3560	20600	21800	23300	0.75

6.SCB10-（30-2500）/ 10 三相干式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (W)			空载电流 (%)	阻抗电压 (%)	声功率级 (dB)	外型尺寸 ( 长 × 宽 × 高 )	总重 (kg)
	高压 (kV）	分接范围	低压 (kV)			130℃(B)	155℃(F)	180℃(H)
	高压 (kV）	分接范围	低压 (kV)			100℃	120℃	145℃
30	6 6.3 6.6 10 10.5 11	±2× 2.5 ±5	0.4	Dyn11	190	670	710	760	0.6	4.0	57	900×900×800	300
50					270	940	1000	1070	0.6		57	955×900×900	350
80					370	1290	1380	1480	0.6		58	985×950×960	400
100					400	1480	1570	1690	0.6		58	1035×1250×980	450
125					470	1740	1850	1980	0.6		59	1060×1280×1000	500
160					540	2000	2130	2280	0.6		59	1120×1320×1050	680
200					620	2370	2530	2710	0.5		60	1135×1330×1105	770
250					720	2590	2760	2960	0.5		60	1170×1330×1165	900
315					880	3270	3470	3730	0.5		62	1185×1360×1225	1010
400					980	3750	3990	4280	0.4		62	1210×1380×1300	1205
500					1160	4590	4880	5230	0.4		63	1245×1400×1380	1400
630					1340	5530	5880	6290	0.4			1295×1410×1355	1515
630					1300	5610	5960	6400	0.3			1295×1410×1355	1515
800					1520	6550	6960	7460	0.3		65	1375×1450×1480	1880
1000					1770	7650	8130	8760	0.3		65	1430×1480×1525	2170
1250					2090	9100	9690	10370	0.25		67	1480×1500×1570	2525
1600					2450	11050	11730	12580	0.25		67	1500×1520×1710	2980
2000					3050	13600	14450	15560	0.20		69	1570×1550×1735	3480
2500					3600	16150	17170	18450	0.20		69	1625×1600×1825	4080
1600					2450	12200	12900	13900	0.25	8.0	67	1500×1520×1710	2980
2000					3050	15000	15900	17100	0.20		69	1570×1550×1735	3480
2500					3600	17700	18800	20200	0.20		69	1625×1600×1825	4080

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准。

产品使用场景

我公司干式变压器普遍应用于输变电系统，如宾馆饭店、机场、高层建筑、商业中心、住宅小区等重要场所，以及地铁、冶炼电厂、轮船、海洋钻井平台等环境恶劣场所。
