三相油浸式配电变压器

联系人：戴方永

联系电话：0576-8761****

企业地址浙江省-台州市

详细地址浙江省台州市仙居县福应街道永安工业集聚区

厂家信息
产品信息
规格参数
技术文档

景光电气有限公司，成立于2010年，注册资金5000万元，公司位于浙江省台州市仙居县永安工业集聚区，是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级，公司主要生产：高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。公司组织机构健全，有着完善周密的安全、质量保证体系，公司拥有先进的线切割、铣、钻、冲等金属加工设备，拥有完善的模拟实验室。拥有一支中高级技术人员，同时与上海交大、西安高压电器研究所等单位建立技术合作关系。公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

产品图片

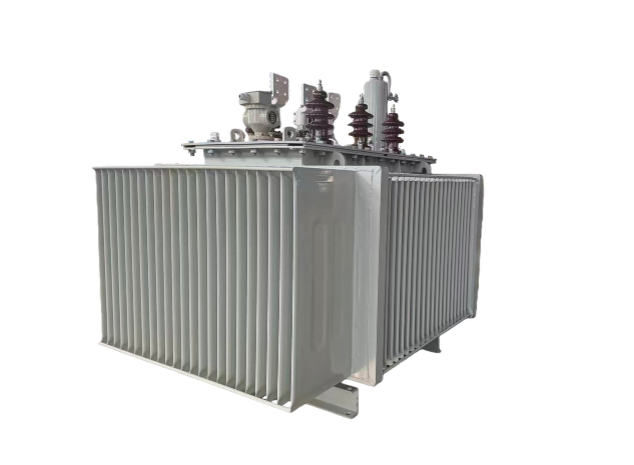

三相油浸式配电变压器

产品概述

我公司生产的三相油浸式配电变压器，采用先进设计理念与质优材料，性能优异。器身配备新型绝缘结构，提升抗短路能力；铁芯选用品质高冷轧硅钢片，降低损耗，提高效率。高压绕组采用质优无氧铜线，结构稳固，导电性能优异。所有紧固件经特殊防松处理，保障运行安全。产品采用波纹油箱与全密封设计，防潮防老化，延长使用寿命。高效低损，节能降耗，普遍适用于各类供电场景，是现代电力系统的理想选择。

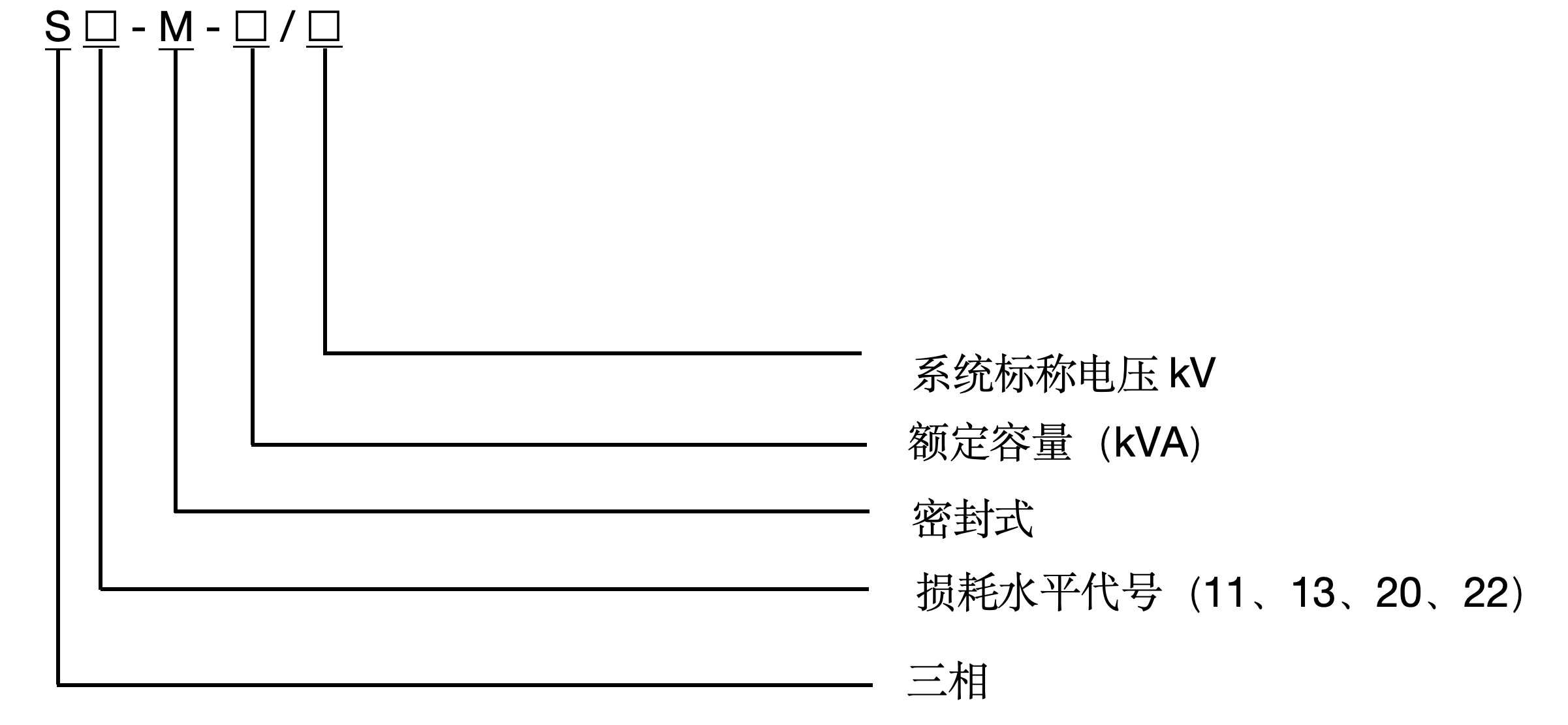

产品型号说明

技术参数

1.S11-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	100	630/600	1.5	4	740×610×830	300
50					130	910/870	1.3		770×760×860	375
63					150	1090/1040	1.2		800×740×890	425
80					180	1310/1250	1.2		800×760×920	455
100					200	1580/1500	1.1		830×780×950	530
125					240	1890/1800	1.1		830×820×1020	590
160					280	2310/2200	1.0		860×790×1060	685
200					340	2730/2600	1.0		890×860×1070	780
250					400	3200/3050	0.9		920×950×1090	895
315					480	3830/3650	0.9		1290×880×1120	1070
400					570	4520/4300	0.8		1370×930×1140	1295
500					680	5410/5150	0.8		1370×940×1190	1430
630				Dyn11 Yyn0	810	6200	0.6	4.5	1460×990×1240	1720
800					980	7500	0.6		1570×1090×1280	1985
1000					1150	10300	0.6		1720×1260×1340	2255
1250					1360	12000	0.5		1660×1180×1430	2785
1600					1640	14500	0.5		1760×1210×1480	3380
2000					1940	18300	0.4	5	1930×1360×1490	4060
2500					2290	21200	0.4	5	2080×1360×1570	5105

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

2.S11-M-（30-2500）/ 20kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
额定容量 (kVA)	高压(kV)	分接范围(%)	低压(kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
30	20	±2×2.5 ±5	0.4	Dyn11 Yzn11 Yyn0	100	690/660	0.3	5.5
50					130	1010/960	0.24
63					150	1200/1150	0.23
80					180	1440/1370	0.22
100					200	1730/1650	0.21
125					240	2080/1980	0.2
160					290	2540/2420	0.19
200					340	3000/2860	0.18
250					400	3520/3350	0.17
315					480	4210/4010	0.16
400					570	4970/4730	0.16
500					680	5940/5660	0.16
630				Dyn11 Yyn0	810	6820	0.15	6.0
800					980	8250	0.15
1000					1150	11300	0.14
1250					1380	13200	0.13
1600					1660	16000	0.12
2000					1950	19100	0.11
2500					2340	22200	0.11

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

3.S11-M-（30-2500）/ 35kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
额定容量 (kVA)	高压(kV)	分接范围(%)	低压(kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
50	35	±2×2.5 ±5	0.4	Dyn11 Yyn0	160	1200/1140	0.24	6.5
100					230	2010/1910	0.21
125					270	2370/2260	0.20
160					280	2820/2680	0.19
200					340	3320/3160	0.18
250					400	3950/3760	0.17
315					480	4750/4530	0.16
400					580	5740/5470	0.16
500					680	6910/6580	0.16
630					830	7860	0.15
800					980	9400	0.15
1000					1150	11500	0.14
1250					1400	13900	0.13
1600					1690	16600	0.12
2000					1990	19700	0.11
2500					2360	23200	0.11

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

4.S13-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	80	630/600	1.5	4	740×610×830	300
50					100	910/870	1.3		770×760×860	375
63					110	1090/1040	1.2		800×740×890	425
80					130	1310/1250	1.2		800×760×920	455
100					150	1580/1500	1.1		830×780×950	530
125					170	1890/1800	1.1		830×820×1020	590
160					200	2310/2200	1.0		860×790×1060	685
200					240	2730/2600	1.0		890×860×1070	780
250					290	3200/3050	0.9		920×950×1090	895
315					340	3830/3650	0.9		1290×880×1120	1070
400					410	4520/4300	0.8		1370×930×1140	1295
500					480	5410/5150	0.8		1370×940×1190	1430
630				Dyn11 Yyn0	570	6200	0.6	4.5	1460×990×1240	1720
800					700	7500	0.6		1570×1090×1280	1985
1000					830	10300	0.6		1720×1260×1340	2255
1250					970	12000	0.5		1660×1180×1430	2785
1600					1170	14500	0.5		1760×1210×1480	3380
2000					1360	18300	0.4	5	1930×1360×1490	4060
2500					1600	21200	0.4	5	2080×1360×1570	5105

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

5.S20-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	80	505/480	1.5	4	785×710×880	370
50					100	730/695	1.3		800×730×940	480
63					110	87/830	1.2		815×720×970	535
80					130	1050/1000	1.2		830×740×990	580
100					150	1260/1200	1.1		875×790×1010	705
125					170	1510/1440	1.1		875×770×1050	775
160					200	1850/1760	1.0		935×820×1140	975
200					240	2180/2080	1.0		995×870×1140	1140
250					290	2560/2440	0.9		995×900×1180	1240
315					340	3060/2920	0.9		1030×880×1250	1425
400					410	3610/3440	0.8		1075×910×1270	1635
500					480	4330/4120	0.8		1120×930×1320	1950
630				Dyn11 Yyn0	570	4960	0.6	4.5	1165×950×1350	2150
800					700	6000	0.6		1210×1050×1390	2515
1000					830	8240	0.6		1520×1020×1450	2635
1250					970	9600	0.5		1630×1090×1540	3210
1600					1170	11600	0.5		1680×1150×1600	3905
2000					1550	14600	0.4	5	1890×1300×1600	4130
2500					1830	16900	0.4	5	1990×1360×1700	5250

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

6.S22-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	65	455/430	0.3
50					80	655/625	0.24
63					90	785/745	0.23
80					105	945/900	0.22
100					120	1140/1080	0.21
125					135	1360/1295	0.2
160					160	1665/1580	0.19
200					190	1970/1870	0.18
250					230	2300/2195	0.17
315					270	2760/2630	0.16
400					330	3250/3095	0.16
500					385	3900/3710	0.16
630				Dyn11 Yyn0	460	4960	0.15
800					560	6000	0.15
1000					665	8240	0.14
1250					780	9600	0.13
1600					940	11600	0.12
2000					1085	14600	0.11
2500					1280	16900	0.11

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

变压器正常使用条件

1. 海拔高度不超过1000m;

2. 环境温度：

气温上限+40℃;

月平均温度高达+30℃;

年平均温度高达+20℃;

户外气温可低至-25℃。

3. 电源电压的波形近似于正弦波；

4. 对于三相变压器，其三相电源电压应大致对称；

5. 安装环境：

安装环境无明显污秽；

地震引发的地面加速ag: 水平方向低于3m/S², 垂直方向低于1.5m/S²

变压器特殊使用条件

凡是需要满足变压器正常使用条件之外的特殊使用条件，应在询价和订货时说明。

技术参数

1.S11-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	100	630/600	1.5	4	740×610×830	300
50					130	910/870	1.3		770×760×860	375
63					150	1090/1040	1.2		800×740×890	425
80					180	1310/1250	1.2		800×760×920	455
100					200	1580/1500	1.1		830×780×950	530
125					240	1890/1800	1.1		830×820×1020	590
160					280	2310/2200	1.0		860×790×1060	685
200					340	2730/2600	1.0		890×860×1070	780
250					400	3200/3050	0.9		920×950×1090	895
315					480	3830/3650	0.9		1290×880×1120	1070
400					570	4520/4300	0.8		1370×930×1140	1295
500					680	5410/5150	0.8		1370×940×1190	1430
630				Dyn11 Yyn0	810	6200	0.6	4.5	1460×990×1240	1720
800					980	7500	0.6		1570×1090×1280	1985
1000					1150	10300	0.6		1720×1260×1340	2255
1250					1360	12000	0.5		1660×1180×1430	2785
1600					1640	14500	0.5		1760×1210×1480	3380
2000					1940	18300	0.4	5	1930×1360×1490	4060
2500					2290	21200	0.4	5	2080×1360×1570	5105

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

2.S11-M-（30-2500）/ 20kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
额定容量 (kVA)	高压(kV)	分接范围(%)	低压(kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
30	20	±2×2.5 ±5	0.4	Dyn11 Yzn11 Yyn0	100	690/660	0.3	5.5
50					130	1010/960	0.24
63					150	1200/1150	0.23
80					180	1440/1370	0.22
100					200	1730/1650	0.21
125					240	2080/1980	0.2
160					290	2540/2420	0.19
200					340	3000/2860	0.18
250					400	3520/3350	0.17
315					480	4210/4010	0.16
400					570	4970/4730	0.16
500					680	5940/5660	0.16
630				Dyn11 Yyn0	810	6820	0.15	6.0
800					980	8250	0.15
1000					1150	11300	0.14
1250					1380	13200	0.13
1600					1660	16000	0.12
2000					1950	19100	0.11
2500					2340	22200	0.11

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

3.S11-M-（30-2500）/ 35kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
额定容量 (kVA)	高压(kV)	分接范围(%)	低压(kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)
50	35	±2×2.5 ±5	0.4	Dyn11 Yyn0	160	1200/1140	0.24	6.5
100					230	2010/1910	0.21
125					270	2370/2260	0.20
160					280	2820/2680	0.19
200					340	3320/3160	0.18
250					400	3950/3760	0.17
315					480	4750/4530	0.16
400					580	5740/5470	0.16
500					680	6910/6580	0.16
630					830	7860	0.15
800					980	9400	0.15
1000					1150	11500	0.14
1250					1400	13900	0.13
1600					1690	16600	0.12
2000					1990	19700	0.11
2500					2360	23200	0.11

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

4.S13-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	80	630/600	1.5	4	740×610×830	300
50					100	910/870	1.3		770×760×860	375
63					110	1090/1040	1.2		800×740×890	425
80					130	1310/1250	1.2		800×760×920	455
100					150	1580/1500	1.1		830×780×950	530
125					170	1890/1800	1.1		830×820×1020	590
160					200	2310/2200	1.0		860×790×1060	685
200					240	2730/2600	1.0		890×860×1070	780
250					290	3200/3050	0.9		920×950×1090	895
315					340	3830/3650	0.9		1290×880×1120	1070
400					410	4520/4300	0.8		1370×930×1140	1295
500					480	5410/5150	0.8		1370×940×1190	1430
630				Dyn11 Yyn0	570	6200	0.6	4.5	1460×990×1240	1720
800					700	7500	0.6		1570×1090×1280	1985
1000					830	10300	0.6		1720×1260×1340	2255
1250					970	12000	0.5		1660×1180×1430	2785
1600					1170	14500	0.5		1760×1210×1480	3380
2000					1360	18300	0.4	5	1930×1360×1490	4060
2500					1600	21200	0.4	5	2080×1360×1570	5105

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

5.S20-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	阻抗电压 (%)	外型尺寸 (长×宽×高)	总重 (kg)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	80	505/480	1.5	4	785×710×880	370
50					100	730/695	1.3		800×730×940	480
63					110	87/830	1.2		815×720×970	535
80					130	1050/1000	1.2		830×740×990	580
100					150	1260/1200	1.1		875×790×1010	705
125					170	1510/1440	1.1		875×770×1050	775
160					200	1850/1760	1.0		935×820×1140	975
200					240	2180/2080	1.0		995×870×1140	1140
250					290	2560/2440	0.9		995×900×1180	1240
315					340	3060/2920	0.9		1030×880×1250	1425
400					410	3610/3440	0.8		1075×910×1270	1635
500					480	4330/4120	0.8		1120×930×1320	1950
630				Dyn11 Yyn0	570	4960	0.6	4.5	1165×950×1350	2150
800					700	6000	0.6		1210×1050×1390	2515
1000					830	8240	0.6		1520×1020×1450	2635
1250					970	9600	0.5		1630×1090×1540	3210
1600					1170	11600	0.5		1680×1150×1600	3905
2000					1550	14600	0.4	5	1890×1300×1600	4130
2500					1830	16900	0.4	5	1990×1360×1700	5250

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准

6.S22-M-（30-2500）/ 10kv 三相油浸式配电变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压 (kV)	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)
30	6 6.3 6.6 10 10.5 11	±2×2.5 ±5	0.4	Dyn11 Yyn0 Yzn11	65	455/430	0.3
50					80	655/625	0.24
63					90	785/745	0.23
80					105	945/900	0.22
100					120	1140/1080	0.21
125					135	1360/1295	0.2
160					160	1665/1580	0.19
200					190	1970/1870	0.18
250					230	2300/2195	0.17
315					270	2760/2630	0.16
400					330	3250/3095	0.16
500					385	3900/3710	0.16
630				Dyn11 Yyn0	460	4960	0.15
800					560	6000	0.15
1000					665	8240	0.14
1250					780	9600	0.13
1600					940	11600	0.12
2000					1085	14600	0.11
2500					1280	16900	0.11

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准
