三相油浸式卷铁芯变压器

联系人：戴方永

联系电话：0576-8761****

企业地址浙江省-台州市

详细地址浙江省台州市仙居县福应街道永安工业集聚区

厂家信息
产品信息
规格参数
技术文档

景光电气有限公司，成立于2010年，注册资金5000万元，公司位于浙江省台州市仙居县永安工业集聚区，是一家集设计、开发、销售于一体的高新科技型企业。公司具有建设局批准的电力工程施工总承包贰级，公司主要生产：高压真空断路器、负荷开关、高低压电器元件、电力金具、电力变压器、高低压电气成套设备制造、加工、销售。公司组织机构健全，有着完善周密的安全、质量保证体系，公司拥有先进的线切割、铣、钻、冲等金属加工设备，拥有完善的模拟实验室。拥有一支中高级技术人员，同时与上海交大、西安高压电器研究所等单位建立技术合作关系。公司通过ISO9001、ISO14001、OHASA18001三体系认证、产品通过了国家高压电器质量检验监督中心型式检验。

产品图片

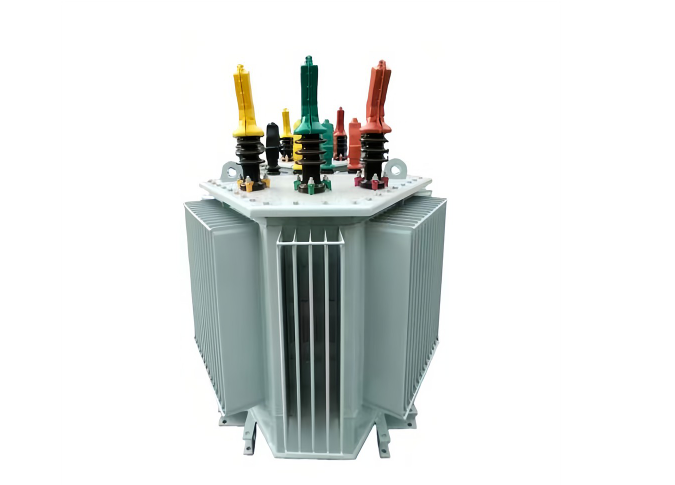

三相油浸式卷铁芯变压器

产品概述

立体卷铁心油浸式变压器，是一种结构更合理、性能更优良、制造成本更低的高可靠性变压器产品。产品突破了传统的平面式结构，采用三相对称立体式结构，且由于其磁路中无空气隙，硅钢带的导磁方向与磁路方向完全一致，三个心柱呈等边三角形立体排列，三个磁路长度一致，且都短，加工零损耗无废料等特点；因此是一种使用传统材料，但运行噪音更低，结构更为紧凑的高效节能型变压器。其在降低损耗、节约材料上的出色表现，完全符合我国的节能方针。

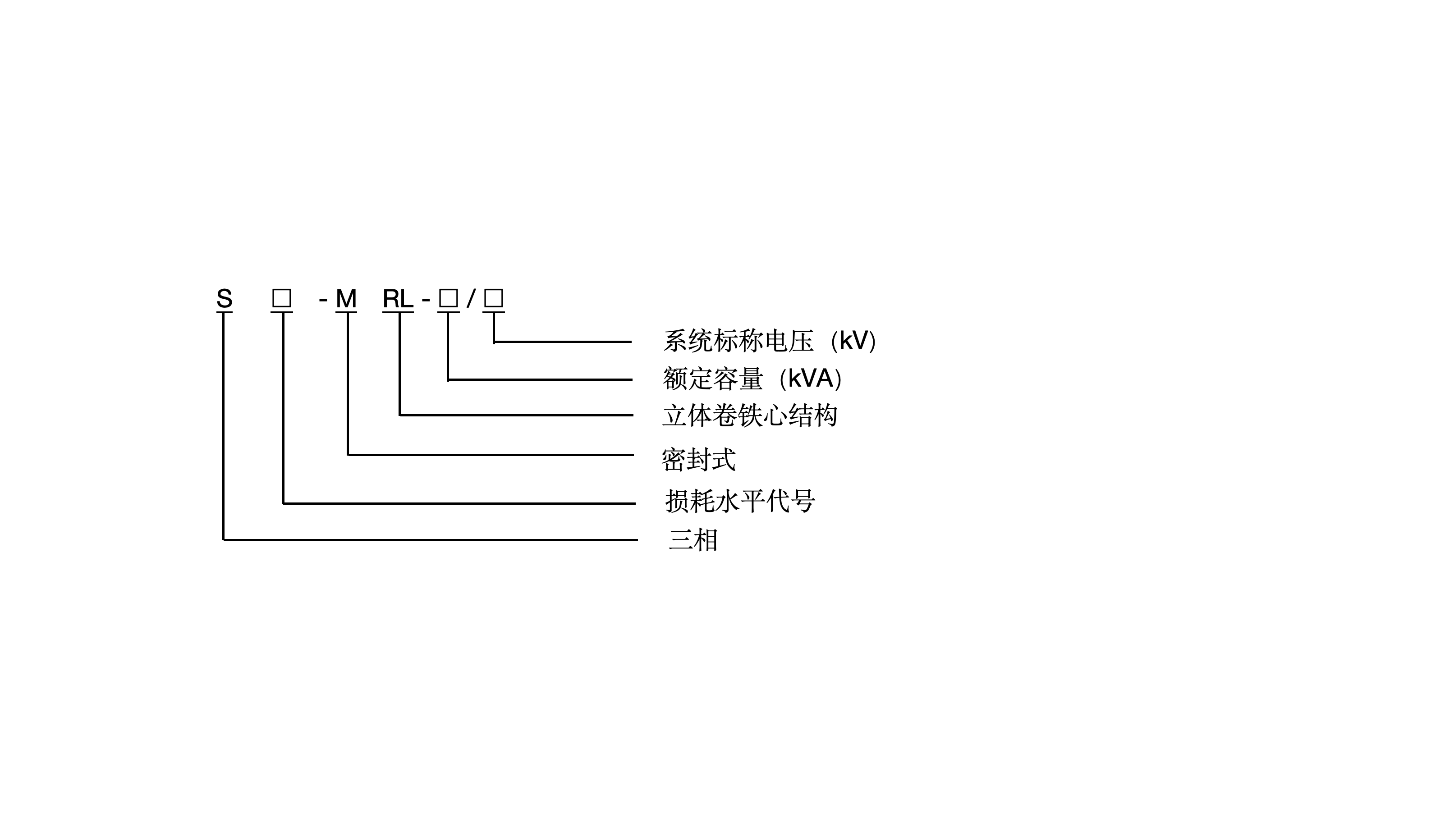

产品型号说明

产品技术参数

1.S22-M・RL-（30-2500）/ 10 三相油浸式立体卷铁心变压器

额定容量 (kVA)	电压组合			连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	声功率 (dB)	外型尺寸 (长 × 宽 × 高)	总重 (kg)
额定容量 (kVA)	高压 (kV)	分接范围（%）	低压（kV）	连接组标号	空载损耗 (W)	负载损耗 (75℃)(W)	空载电流 (%)	声功率 (dB)	外型尺寸 (长 × 宽 × 高)	总重 (kg)
30	6、6.3、6.6、10、10.5、11	±2×2.5、±5	0.4	Dyn11 Yyn0 Yzn11	65	455/430	0.24	48	695×650×890	257
50					80	655/625	0.24	48	745×680×915	335
63					90	785/745	0.23	48	945×820×1020	400
80					105	945/900	0.22	49	1045×705×995	490
100					120	1140/1080	0.21	49	890×705×1005	490
125					135	1360/1295	0.2	50	905×815×1040	620
160					160	1665/1580	0.19	50	1120×800×1105	775
200					190	1970/1870	0.18	52	1075×930×1115	780
250					230	2300/2195	0.17	52	1140×990×1220	985
315					270	2760/2630	0.16	54	1145×990×1275	1150
400					320	3250/3095	0.16	54	1260×945×1250	1250
500					385	3900/3710	0.16	56	1320×1140×1325	1505
630				Dyn11 Yyn0	460	4960	0.15	56	1525×1320×1490	2400
800					560	6000	0.15	58	1500×1300×1485	2470
1000					665	8240	0.14	58	1585×1370×1540	2695
1250					780	9600	0.13	60	1670×1445×1650	3245
1600					940	11600	0.12	60	1735×1505×1760	3995
2000					1085	14600	0.11	62	1890×1620×1780	4800
2500					1280	16900	0.11	62	1940×1670×1860	5540

注：由于产品的不断更新、表中外形尺寸与产品重量会有一些变化，请以订货时提供的外型尺寸图为准
