变频器输入电抗器/HKSG、HKDG三单相进线电抗器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证，具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产，公司在吸收和利用变压器磁感应原理的基础上，充分开发具有本公司特色的工艺和工装，通过不断优化创新，公司不断加强对原材料质量和工艺过程的控制，保证产品质量的稳定性。
公司生产的医用隔离电源（IT）系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列，多种型号规格产品，产品以销往国内外国家和地区，得到了用户的信赖和好评。
产品图片

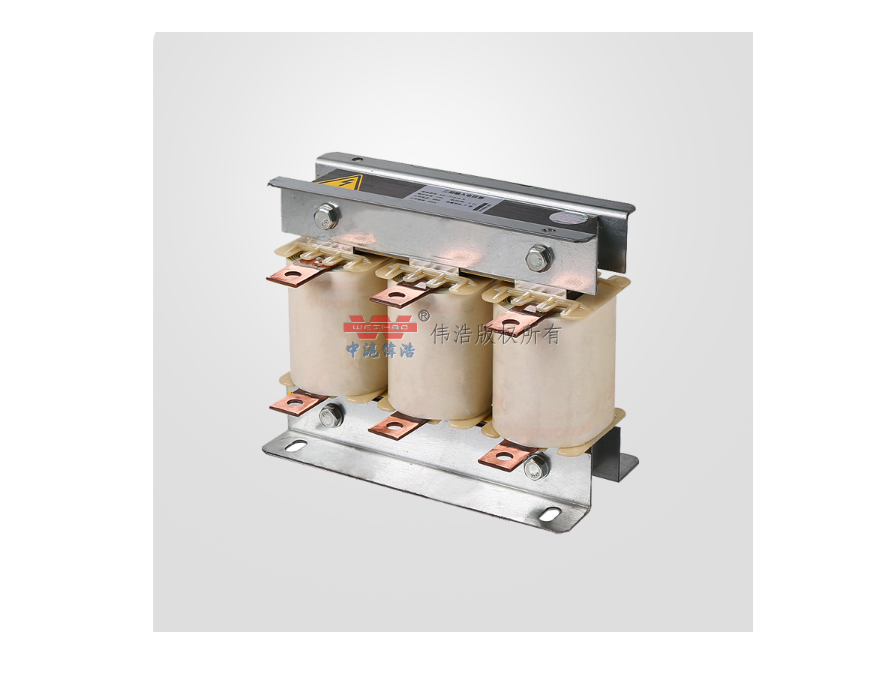

HKSG、HKDG三单相进线电抗器
产品说明
产品概述
★电源对其它设备有明显的干扰（干扰、过压）
★电源相间电压不平衡＞额定电压的2.0%
★阻抗极低的线路（动力变压器为变频器额定值的10倍多）
★在一条线路上为减小线电流而安装的大量变频器
★使用cosφ（功率因数）校正电容或功率因数校正单元
技术参数
★额定工作电压：380V/50Hz或660V/50Hz
★额定工作电流：5A至1600A@40℃
★抗电强度：铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
★绝缘电阻：1000VDC绝缘阻值≥100MV
★电抗器噪音：小于65dB
★绝缘等级：F级以上
★产品执行标准：IEC289:1987电抗器 GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
输入交流电抗器 2%
| 规格型号 | 适配功率 (KW) | 额定电流 | 压降 | 重量 (Kg) | 尺寸(±0.5mm) | |||||
| D | D1 | W | W1 | H | A*B | |||||
| HKSG-0005-3.8mH | 1.5 | 5A | 2% | 3.2 | 110 | 91 | 120 | 65 | 135 | 6*11 |
| HKSG-0007-2.5mH | 2.2 | 7A | 2% | 3.4 | 110 | 91 | 120 | 65 | 135 | 6*11 |
| HKSG-0010-1.5mH | 3.7 | 10A | 2% | 6 | 155 | 95 | 110 | 61 | 155 | 6*15 |
| HKSG-0015-1.0mH | 5.5 | 15A | 2% | 5.5 | 155 | 95 | 130 | 80 | 155 | 6*15 |
| HKSG-0020-0.75mH | 7.5 | 20A | 2% | 5.5 | 155 | 95 | 135 | 80 | 155 | 6*15ZS |
| HKSG-0030-0.60mH | 11 | 30A | 2% | 7.2 | 190 | 120 | 115 | 85 | 150 | 8.5*20 |
| HKSG-0040-0.42mH | 15 | 40A | 2% | 9 | 195 | 120 | 110 | 82 | 165 | 8.5*20 |
| HKSG-0050-0.35mH | 18.5 | 50A | 2% | 11 | 195 | 120 | 130 | 102 | 165 | 8.5*20 |
| HKSG-0060-0.28mH | 22 | 60A | 2% | 11.8 | 195 | 120 | 135 | 107 | 165 | 8.5*20 |
| HKSG-0080-0.19mH | 30 | 80A | 2% | 14.5 | 195 | 120 | 135 | 107 | 165 | 8.5*20 |
| HKSG-0090-0.18mH | 37 | 90A | 2% | 14.5 | 195 | 120 | 135 | 107 | 165 | 8.5*20 |
| HKSG-0120-0.13mH | 45 | 120A | 2% | 20 | 250 | 182 | 135 | 96 | 230 | 11*18 |
| HKSG-0150-0.11mH | 55 | 150A | 2% | 28 | 295 | 214 | 150 | 110 | 240 | 11*18 |
| HKSG-0200-0.08mH | 75 | 200A | 2% | 31 | 295 | 214 | 160 | 120 | 240 | 11*18 |
| HKSG-0250-0.064mH | 110 | 250A | 2% | 35 | 295 | 214 | 160 | 120 | 240 | 11*18 |
| HKSG-0290-0.055mH | 132 | 290A | 2% | 38 | 325 | 243 | 165 | 122 | 270 | 12*20 |
| HKSG-0330-0.048mH | 160 | 330A | 2% | 38 | 325 | 243 | 165 | 122 | 270 | 12*20 |
| HKSG-0390-0.040mH | 185 | 400A | 2% | 45 | 325 | 243 | 180 | 137 | 270 | 12*20 |
| HKSG-0490-0.032mH | 220 | 490A | 2% | 60 | 385 | 260 | 200 | 175 | 350 | 12*20 |
| HKSG-0600-0.025mH | 280 | 600A | 2% | 70 | 395 | 275 | 200 | 175 | 350 | 12*20 |
| HKSG-0660-0.024mH | 300 | 660A | 2% | 70 | 395 | 275 | 200 | 175 | 350 | 12*20 |
| HKSG-0800-0.020mH | 380 | 800A | 2% | 113 | 430 | 295 | 215 | 190 | 400 | 12*20 |
| HKSG-1000-0.016mH | 450 | 1000A | 2% | 115 | 430 | 295 | 215 | 190 | 450 | 12*20 |
| HKSG-1200-0.013mH | 550 | 1200A | 2% | 150 | 490 | 345 | 225 | 195 | 575 | 14*25 |
输入交流电抗器 4%
| 规格型号 | 适配功率 (KW) | 额定电流 | 压降 | 重量 (Kg) | 尺寸(±0.5mm) | |||||
| D | D1 | W | W1 | H | A*B | |||||
| HKSG-0005-5.6mH | 1.5 | 5A | 4% | 2.8 | 148 | 95 | 85 | 55 | 168 | 6*15 |
| HKSG-0007-3.5mH | 2.2 | 7A | 4% | 2.9 | 148 | 95 | 85 | 55 | 168 | 6*15 |
| HKSG-0010-2.8mH | 3.7 | 10A | 4% | 4 | 148 | 95 | 105 | 80 | 168 | 6*15 |
| HKSG-0015-1.9mH | 5.5 | 15A | 4% | 9.5 | 188 | 120 | 125 | 90 | 156 | 8.5*20 |
| HKSG-0020-1.4mH | 7.5 | 20A | 4% | 9.6 | 188 | 120 | 125 | 90 | 156 | 8.5*20 |
| HKSG-0030-0.93mH | 11 | 30A | 4% | 11.5 | 188 | 120 | 130 | 95 | 156 | 8.5*20 |
| HKSG-0040-0.7mH | 15 | 40A | 4% | 12 | 188 | 120 | 130 | 95 | 156 | 8.5*20 |
| HKSG-0050-0.56mH | 18.5 | 50A | 4% | 13 | 188 | 120 | 130 | 100 | 176 | 8.5*20 |
| HKSG-0060-0.47mH | 22 | 60A | 4% | 13 | 188 | 120 | 130 | 100 | 176 | 8.5*20 |
| HKSG-0080-0.35mH | 30 | 80A | 4% | 19 | 240 | 182 | 132 | 115 | 230 | 10*18 |
| HKSG-0090-0.31mH | 37 | 90A | 4% | 22 | 240 | 182 | 132 | 115 | 230 | 10*18 |
| HKSG-0120-0.23mH | 45 | 120A | 4% | 25 | 240 | 182 | 132 | 115 | 230 | 10*18 |
| HKSG-0150-0.19mH | 55 | 150A | 4% | 27 | 288 | 214 | 140 | 110 | 274 | 11*18 |
| HKSG-0200-0.14mH | 75 | 200A | 4% | 29 | 288 | 214 | 140 | 115 | 274 | 11*18 |
| HKSG-0250-0.11mH | 110 | 250A | 4% | 32 | 288 | 214 | 145 | 120 | 274 | 11*18 |
| HKSG-0290-0.096mH | 132 | 290A | 4% | 44 | 320 | 243 | 155 | 127 | 305 | 12*20 |
| HKSG-0330-0.085mH | 160 | 330A | 4% | 44 | 320 | 243 | 155 | 127 | 305 | 12*20 |
| HKSG-0390-0.072mH | 185 | 390A | 4% | 47 | 320 | 243 | 165 | 133 | 305 | 12*20 |
| HKSG-0490-0.057mH | 220 | 490A | 4% | 70 | 381 | 260 | 198 | 175 | 375 | 12*20 |
| HKSG-0600-0.047mH | 280 | 600A | 4% | 77 | 381 | 260 | 198 | 175 | 375 | 12*20 |
| HKSG-0660-0.042mH | 300 | 660A | 4% | 77 | 381 | 260 | 198 | 175 | 375 | 12*20 |
| HKSG-0800-0.035mH | 380 | 800A | 4% | 115 | 420 | 300 | 213 | 190 | 430 | 12*20 |
| HKSG-1000-0.028mH | 450 | 1000A | 4% | 127 | 420 | 300 | 213 | 190 | 430 | 12*20 |
| HKSG-1200-0.022mH | 550 | 1200A | 4% | 155 | 470 | 345 | 230 | 205 | 580 | 12*22 |
技术参数
★额定工作电压：380V/50Hz或660V/50Hz
★额定工作电流：5A至1600A@40℃
★抗电强度：铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
★绝缘电阻：1000VDC绝缘阻值≥100MV
★电抗器噪音：小于65dB
★绝缘等级：F级以上
★产品执行标准：IEC289:1987电抗器 GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
