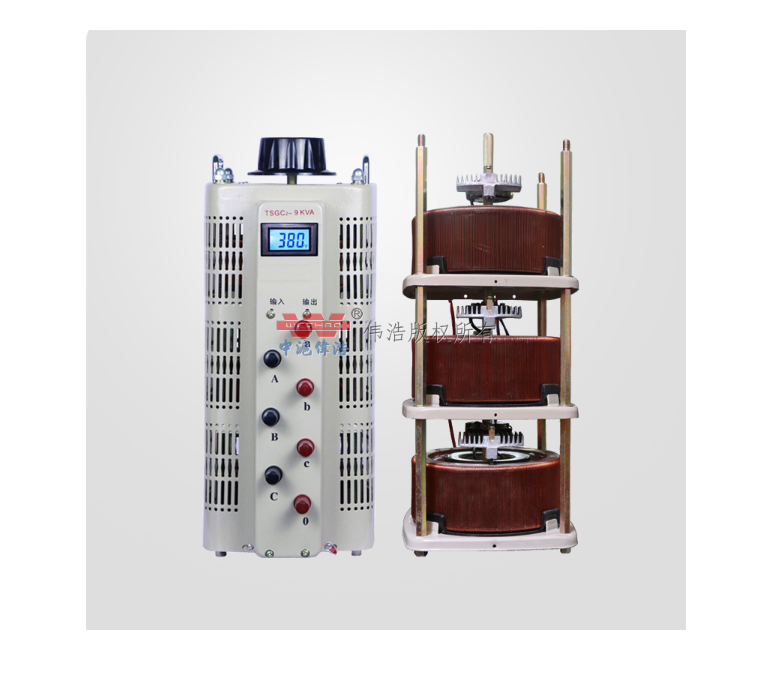

TSGC2（J）三相接触式调压器
产品说明
适用范围
TDGC2J、TSGC2J系列产品为机电工业第十四批节能产品，本产口具有波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点其性能更为优越，可广泛用于工业(如化工、冶金、仪器仪表、机电制造、轻工等)，科学实验，公用设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的。
型号及其含义
工作原理及结构
★工作原理 调压器的匝数比可连续调节的自耦变压器，转动了手轮时，它借助于可移动的电刷在线圈磨光表面上滑动，车灯改变匝化，从而使输出电压可平滑地从零调节到最大值。
★调压结构 单相7KVA以下为单元结构，由线圈、电刷、手轮、刻度盘、以及底座、外罩等组成：三相及单相10KVA以上大容量调压器系由几个相同规格的单元组合而成。
主要技术参数见下表
| 型号 | 额定容量 (KVA) | 相数 | 额定频率 (Hz) | 额定输入电压 (V) | 输出电压范围 (V) | 额定输入电流 (A) |
| TDGC2J-0.5 | 0.5 | 1 | 50 | 220 | 0～250 | 2 |
| TDGC2J-1 | 1 | 1 | 50 | 220 | 0～250 | 4 |
| TDGC2J-2 | 2 | 1 | 50 | 220 | 0～250 | 8 |
| TDGC2J-3 | 3 | 1 | 50 | 220 | 0～250 | 12 |
| TDGC2J-5 | 5 | 1 | 50 | 220 | 0～250 | 20 |
| TDGC2J-7 | 7 | 1 | 50 | 220 | 0～250 | 28 |
| TDGC2J-10 | 10 | 1 | 50 | 220 | 0～250 | 40 |
| TDGC2J-15 | 15 | 1 | 50 | 220 | 0～250 | 60 |
| TDGC2J-20 | 20 | 1 | 50 | 220 | 0～250 | 80 |
| TDGC2J-30 | 30 | 1 | 50 | 220 | 0～250 | 120 |
| TDGC2J-40 | 40 | 1 | 50 | 220 | 0～250 | 160 |
| 型号 | 额定容量 (KVA) | 相数 | 额定频率 (Hz) | 额定输入电压 (V) | 输出电压范围 (V) | 额定输入电流 (A) |
| TSGC2J-3 | 3 | 3 | 50 | 380 | 0～430 | 4 |
| TSGC2J-6 | 6 | 3 | 50 | 380 | 0～430 | 8 |
| TSGC2J-9 | 9 | 3 | 50 | 380 | 0～430 | 12 |
| TSGC2J-15 | 15 | 3 | 50 | 380 | 0～430 | 20 |
| TSGC2J-20 | 20 | 3 | 50 | 380 | 0～430 | 27 |
| TSGC2J-30 | 30 | 3 | 50 | 380 | 0～430 | 40 |
| TSGC2J-40 | 40 | 3 | 50 | 380 | 0～430 | 54 |
外形安装尺寸及见下表
| 型号 | 外形及安装尺寸 (mm) | 重量 (Kg) | |||||
| L1 | L2 | H | H2 | h | 12 | 3.85 | |
| TSGC2J-0.5 | 150 | 124 | 174 | 142 | 20 | 12 | |
| TDGC2J-1 | 197 | 187 | 200 | 145 | 33 | 12 | 10.0 |
| TDGC2J-2 | 240 | 225 | 208 | 148 | 33 | 20 | 13.8 |
| TDGC2J-3 | 269 | 255 | 208 | 148 | 33 | 20 | |
| TDGC2J-5 | 380 | 345 | 254 | 171 | 40 | 20 | 68.85 |
| TDGC2J-10 | 414 | 345 | 420 | 330 | 51 | 20 | |
| TDGC2J-15 | 414 | 345 | 580 | 490 | 51 | 20 | |
| TDGC2J-20 | 414 | 345 | 580 | 490 | 51 | 20 | |
| TDGC2J-30 | 414 | 345 | 1160 | 970 | 51 | 20 | |
| TDGC2J-40 | 414 | 345 | 1160 | 970 | 51 | 20 | |
| TSGC2J-3 | 197 | 187 | 480 | 415 | 44 | 14.5 | |
| TSGC2J-6 | 240 | 225 | 485 | 420 | 44 | 14.5 | |
| TSGC2J-9 | 269 | 225 | 485 | 420 | 44 | 14.5 | |
| TSGC2J-15 | 380 | 345 | 580 | 490 | 51 | 20 | |
| TSGC2J-20 | 380 | 345 | 580 | 490 | 51 | 20 | |
| TSGC2J-30 | 414 | 345 | 1160 | 970 | 51 | 20 | |
| TDGC2J-20 | 414 | 345 | 1160 | 970 | 51 | 20 | |
使用与维护
★单相调压器A、X接线柱为输入，a、x接线柱为输出端：三相调压器A、B、C接线柱为输入端，a、b、c接线柱为输出端，O接线柱为星形(Y形)中性点。
★调压器分单相系列、三相系列
★新安装或长期搁置不同的调压器，运行前必须用500伏兆欧表测量接线柱对壳的绝缘电阻，其值应不低于2兆欧。
★输入电源电压应符合调压器铭牌上额定输入电压。
★使用时应注意负载电流不超过额定值，否则易使调压器寿命降低甚至烧毁。
★应以常检查调压器的使用情况，保持线圈与电刷接触面的清洁，如发再电刷磨损过多或缺损，应及时更换同规格新电刷使用。
★调压器不准多只并联使用。
★调压器必须保持良好接地：以确保使用安全。
主要技术参数见下表
| 型号 | 额定容量 (KVA) | 相数 | 额定频率 (Hz) | 额定输入电压 (V) | 输出电压范围 (V) | 额定输入电流 (A) |
| TDGC2J-0.5 | 0.5 | 1 | 50 | 220 | 0～250 | 2 |
| TDGC2J-1 | 1 | 1 | 50 | 220 | 0～250 | 4 |
| TDGC2J-2 | 2 | 1 | 50 | 220 | 0～250 | 8 |
| TDGC2J-3 | 3 | 1 | 50 | 220 | 0～250 | 12 |
| TDGC2J-5 | 5 | 1 | 50 | 220 | 0～250 | 20 |
| TDGC2J-7 | 7 | 1 | 50 | 220 | 0～250 | 28 |
| TDGC2J-10 | 10 | 1 | 50 | 220 | 0～250 | 40 |
| TDGC2J-15 | 15 | 1 | 50 | 220 | 0～250 | 60 |
| TDGC2J-20 | 20 | 1 | 50 | 220 | 0～250 | 80 |
| TDGC2J-30 | 30 | 1 | 50 | 220 | 0～250 | 120 |
| TDGC2J-40 | 40 | 1 | 50 | 220 | 0～250 | 160 |
| 型号 | 额定容量 (KVA) | 相数 | 额定频率 (Hz) | 额定输入电压 (V) | 输出电压范围 (V) | 额定输入电流 (A) |
| TSGC2J-3 | 3 | 3 | 50 | 380 | 0～430 | 4 |
| TSGC2J-6 | 6 | 3 | 50 | 380 | 0～430 | 8 |
| TSGC2J-9 | 9 | 3 | 50 | 380 | 0～430 | 12 |
| TSGC2J-15 | 15 | 3 | 50 | 380 | 0～430 | 20 |
| TSGC2J-20 | 20 | 3 | 50 | 380 | 0～430 | 27 |
| TSGC2J-30 | 30 | 3 | 50 | 380 | 0～430 | 40 |
| TSGC2J-40 | 40 | 3 | 50 | 380 | 0～430 | 54 |
