SBW-Z智能型数显补偿式电力稳压器

联系人:樊四优
联系电话:021-5771****
企业地址上海市-直辖区
详细地址上海市松江区小昆山镇港业路158弄2号D153幢
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证,具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产,公司在吸收和利用变压器磁感应原理的基础上,充分开发具有本公司特色的工艺和工装,通过不断优化创新,公司不断加强对原材料质量和工艺过程的控制,保证产品质量的稳定性。 公司生产的医用隔离电源(IT)系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列,多种型号规格产品,产品以销往国内外国家和地区,得到了用户的信赖和好评。

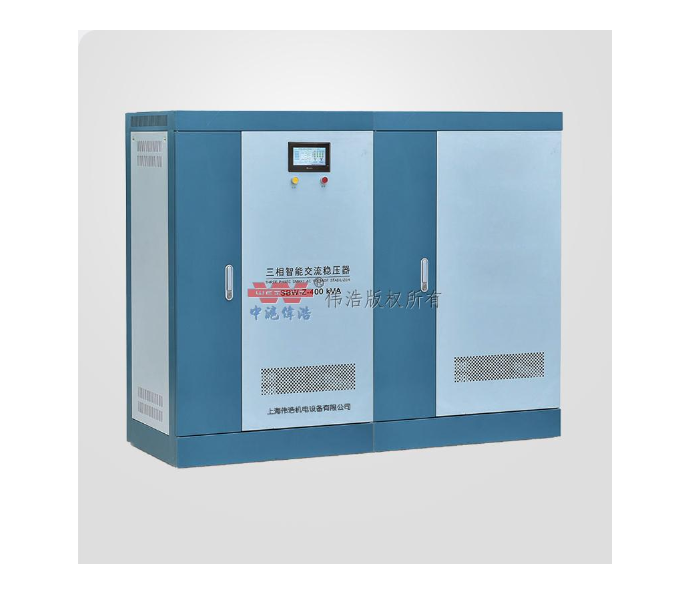

产品图片

SBW-Z智能型数显补偿式电力稳压器


产品说明

产品性能 SPECIFICATIONS

输入电压
Input voltage
单相Single phases:175V-265V
三相四线 Three phases four-line
175V-265V(相电压 phases voltage)
300V-456V(线电压Linevoltage)
输出电压
Output voltage
单相 Single phases:220V;
三相 Three phases:380V;
输出精度
Output deviance
1-5%(可调 Adjustable)频率
Frequency
50Hz/60Hz
效率
Efficiency
≥95%(功率等级50kvA上)
(Power>50kVA)
响应速度
Response time
≤1.5S
环境温度
Ambient temperature
-10℃~+40℃绝缘电阻
Insulation resistance
≥5MΩ
过载能力
Overload
二倍额定电流,维持1分钟
Double rated current, one min.
波形失真
Waveform distortion
无附加波形失真
Non-lack fidelity wareform
保护功能

工作原理

稳压器由补偿电路、接触调压器、电压检测电路、回中电路、伺服电机空电路及减速传动结构,主回路开关操作电路、电压、电流测量及保护电路组成。三相、单相电气原理图如下

外型尺寸、包装 OUTLINE & PACKING

型号规格
Model
输出功率
Output power (kVA)
产品尺寸
Outline (cm)
净重
Weight(kg)
SBW-50K5080 x 54 x 135250
SBW-60K6080 x 54 x 135255
SBW-100K10080 x 60 x 150357
SBW-150K150100 x 70 x 170482
SBW-180K180100 x 70 x 170515
SBW-200K200100 x 70 x 170562
SBW-225K225110 × 80 × 180670
SBW-250K250110 × 80 × 180710
SBW-300K300110 × 80 × 200755
SBW-320K320110 × 80 × 200810
SBW-400K400100 × 80 × 200/2柜1175
SBW-500K500100 × 80 × 200/2柜1510
SBW-600K600100 × 80 × 200/2柜1790
SBW-F-800K80085 × 120 × 200/3柜2750
SBW-F-1000K100085 × 120 × 200/3柜2780
SBW-F-1200K120085 × 120 × 200/3柜4050
SBW-F-1600K1600135 × 130 × 220/4柜5500
SBW-F-2000K2000135 × 130 × 220/4柜7050

注:可根据客户要求订做各种输入电压范围!
