产品详情
JMB-BZ-DG-BJZ照明行灯变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证，具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产，公司在吸收和利用变压器磁感应原理的基础上，充分开发具有本公司特色的工艺和工装，通过不断优化创新，公司不断加强对原材料质量和工艺过程的控制，保证产品质量的稳定性。
公司生产的医用隔离电源（IT）系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列，多种型号规格产品，产品以销往国内外国家和地区，得到了用户的信赖和好评。

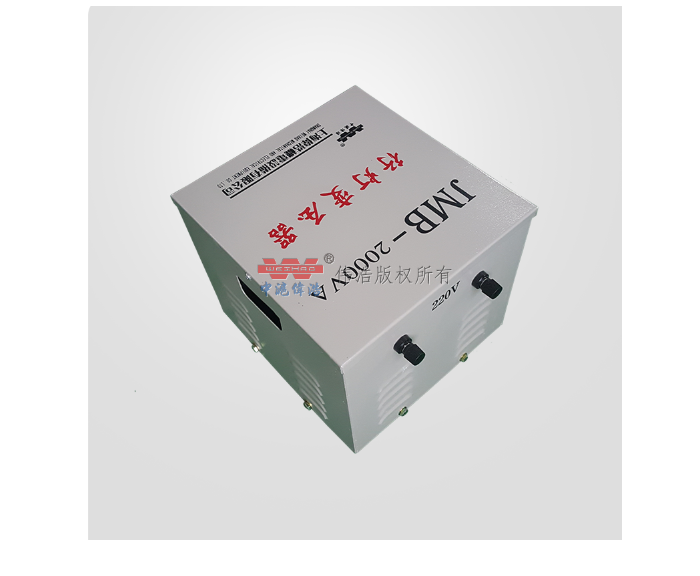

产品图片
JMB-BZ-DG-BJZ照明行灯变压器
产品说明
产品概述
JMB、BJZ、DG、BZ型系列照明变压器适用于50Hz，电压500V及以下的电路中，作为机床及其它设备局部照明灯电源。
JMB、BJZ、DG系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；BZ型照明变压器是由BK-50、BK-100控制变压器、LS3-2型主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处。
型号及其含义
技术特性
初次级绕组分开绕制，当次级只有一个绕组时，它担负变压器的全部额定容量，次级如兼有控制、照明及指示灯绕组时，则按各绕组容量分配分别绕制，对单绕组且有中间抽头的变压器，其各中间抽头容量，皆小于变压器的额定容量，只有最高电压输出端可担负额定容量。
适用环境
本变压器在下列条件下可可靠工作
1、海拔高度不超过2500m；
2、环境空气温度：最高不超过40℃最低不低于-25℃；
3、空气相对湿度：最湿月的平均最大相对温度为90%；
4、无剧烈震动和冲动的地方：
5、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；
6、有受雨雪侵袭的场所
适外形及安装尺寸
| 型号 | 初级电压(V) | 次级电压(V) | 外形尺寸 | ||
| B | D | E | |||
| JMB(B)Z/DG25VA | 220/380 或根据用户需求而定 | 63/12/24/36/110/127/220/380 或根据用户需求而定 | 145 | 160 | 120 |
| JMB(B)Z/DG50VA | 145 | 165 | 120 | ||
| JMB(B)Z/DG100VA | 145 | 165 | 120 | ||
| JMB(B)Z/DG150VA | 165 | 155 | 130 | ||
| JMB(B)Z/DG200VA | 165 | 155 | 130 | ||
| JMB(B)Z/DG250VA | 175 | 200 | 150 | ||
| JMB(B)Z/DG300VA | 175 | 200 | 150 | ||
| JMB(B)Z/DG400VA | 205 | 230 | 170 | ||
| JMB(B)Z/DG500VA | 205 | 230 | 170 | ||
| JMB(B)Z/DG700VA | 220 | 285 | 180 | ||
| JMB(B)Z/DG1000VA | 200 | 285 | 180 | ||
| JMB(B)Z/DG1500VA | 260 | 320 | 220 | ||
| JMB(B)Z/DG2000VA | 260 | 320 | 220 | ||
| JMB(B)Z/DG3000VA | 260 | 360 | 240 | ||
| JMB(B)Z/DG5000VA | 365 | 350 | 240 | ||
BZ型产品的外形及安装尺寸
技术特性
初次级绕组分开绕制，当次级只有一个绕组时，它担负变压器的全部额定容量，次级如兼有控制、照明及指示灯绕组时，则按各绕组容量分配分别绕制，对单绕组且有中间抽头的变压器，其各中间抽头容量，皆小于变压器的额定容量，只有最高电压输出端可担负额定容量。
