三相变单相思考特变压器

联系人:樊四优
联系电话:021-5771****
企业地址上海市-直辖区
详细地址上海市松江区小昆山镇港业路158弄2号D153幢
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证,具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产,公司在吸收和利用变压器磁感应原理的基础上,充分开发具有本公司特色的工艺和工装,通过不断优化创新,公司不断加强对原材料质量和工艺过程的控制,保证产品质量的稳定性。 公司生产的医用隔离电源(IT)系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列,多种型号规格产品,产品以销往国内外国家和地区,得到了用户的信赖和好评。

产品图片

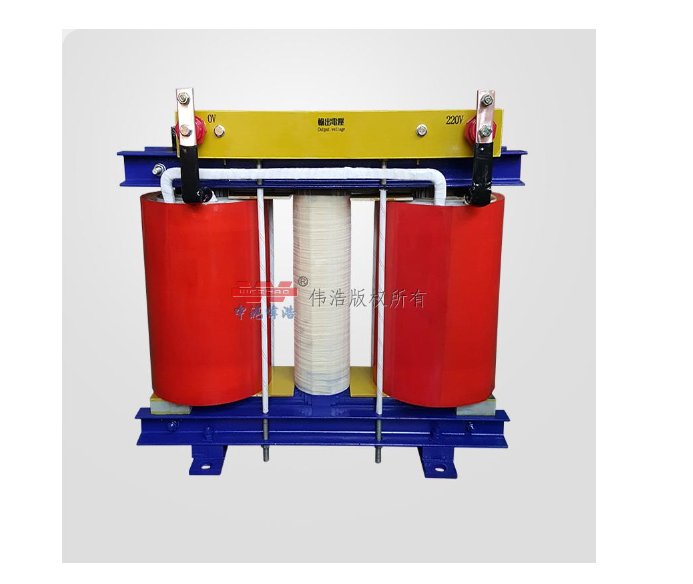

三相变单相思考特变压器


产品说明

思考特变压器概述

斯考特联接的变压器通常是由二个单相变压器组成。将一台变压器高压绕组的末端联接在另一台高压绕组的中央,便可组成"T"形结的三相高压绕组。每个低压绕组均是简单的单相绕组,它们之间没有电的联系。它们的电压和电流与普通单相变压器相同。但每个高压组绕和电流却与普通单相变压器不同。

思考特变压器说明

斯考特变压器是三相变二相的变压器。低压绕组的结构容量与同容量的二台普通单相变压器相同。

主要用途

本产品适用于二个单相负载相等的场合。

主要技术参数

外形结构:立式

冷却方式:自然冷式

防潮方式:开放式

绕组数目:双绕组

铁心结构:壳式

冷却形式:干式

铁心形状:EI型

电源相数:三相

频率特性:低频

型 号:SDG-100/0.38

应用范围:特种


型号

额定容量%

阻抗电压(mm)



20

380

180

3.8

580×320×550

30

380

240

3.5

630×350×560

40

380

280

3.1

670×380×600

50

380

330

2.85

670×380×600

60

380

350

2.8

780×400×6208

80

380

420

2.7

850×430×700

100

380

520

2.6

900×450×720

120

380

580

2.6

920×450×800

160

380

650

2.5

960×480×850

180

380

730

2.3

960×500×900

200

380

920

2.1

1020×500×900

240

380

1120

1.8

1150×500×930

300

380

1800

1.6

1200×520×950

400

380

2600

1.3

1310×550×1100




主要技术参数

外形结构:立式

冷却方式:自然冷式

防潮方式:开放式

绕组数目:双绕组

铁心结构:壳式

冷却形式:干式

铁心形状:EI型

电源相数:三相

频率特性:低频

型 号:SDG-100/0.38

应用范围:特种


型号

额定容量%

阻抗电压(mm)



20

380

180

3.8

580×320×550

30

380

240

3.5

630×350×560

40

380

280

3.1

670×380×600

50

380

330

2.85

670×380×600

60

380

350

2.8

780×400×6208

80

380

420

2.7

850×430×700

100

380

520

2.6

900×450×720

120

380

580

2.6

920×450×800

160

380

650

2.5

960×480×850

180

380

730

2.3

960×500×900

200

380

920

2.1

1020×500×900

240

380

1120

1.8

1150×500×930

300

380

1800

1.6

1200×520×950

400

380

2600

1.3

1310×550×1100
