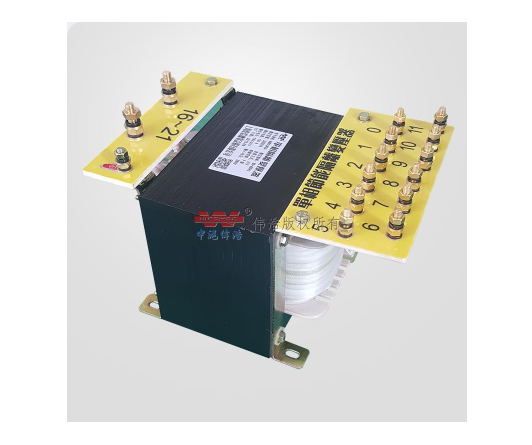

单相多组抽头变压器

产品说明

抽头式变压器介绍

变压器抽头是常用改变绕组匝数的方法来调节输入电压与输出电压的关系。

一般从双绕组变压器的高压绕组和三绕组变压器的高压绕组及中压绕组引出若干抽头,称它们为分接头。用以切换分接头的装置叫分接开关。

变压器中心抽头的作用

变压器次级有中心抽头，对中心抽头来说两端电压绝对值相等，相位相反，任一瞬时均如此。

如果变压器是为设备提供整流后的直流电压，那么中心抽头可以用于全波整流。

如果变压器用于放大器之间的耦合，那么中心抽头加上两端可以提供相位相反幅度相等的两路信号，用于推挽输出。

变压器中心抽头的原理

把次级输出三个线头标号解释，上边为A,中心抽头为B,下边为C,比方说输出为双6V，那么B-A为6V,B-C也是6V,这种输出加整流管，可接成正负电源，供双电源音响使用。如果需要12V输出，就接A和C两个头。其他的原理和普通变压器一样。

抽头式多组电压变压器使用条件

1、适用海拔高度：≤5000m

2、环境温度：-15℃～+45℃

3、相对湿度：≤90%

4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

5、凡不符合上述使用条件的，应与我们协商确定。
