WHBD环形变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证，具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产，公司在吸收和利用变压器磁感应原理的基础上，充分开发具有本公司特色的工艺和工装，通过不断优化创新，公司不断加强对原材料质量和工艺过程的控制，保证产品质量的稳定性。
公司生产的医用隔离电源（IT）系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列，多种型号规格产品，产品以销往国内外国家和地区，得到了用户的信赖和好评。
产品图片

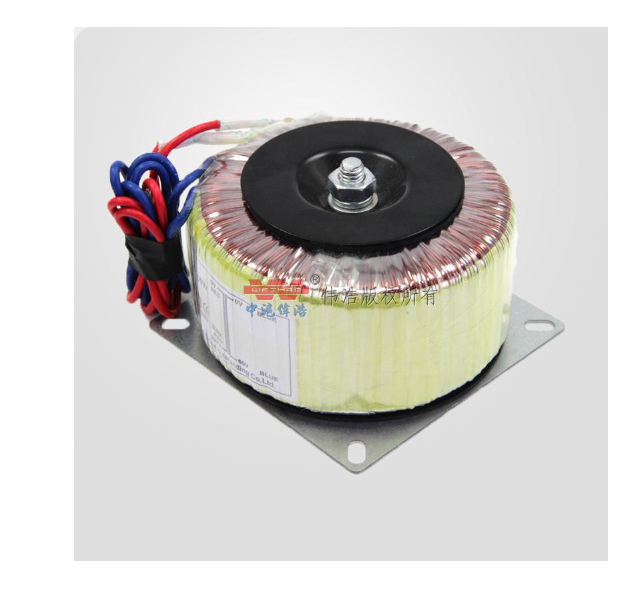

WHBD环形变压器
产品说明
环形变压器概述
环型变压器的铁心是用优质冷轧硅钢片无缝地卷制而成的变压器。环型变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25%。
环形变压器的内部结构优势
环型变压器的铁心是用优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。环型变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25%。环型铁芯由硅钢带缠绕而成，环型铁芯有一个连续不断的磁路，而叠片铁芯变压器在EI片间有气隙；因此，存在较大的气隙磁阻是叠片变压器的主要缺点。环型铁芯没有空气间隙，电噪声相对EI型和C型铁芯变压器要小的多。采用真空浸渍技术，可使铁芯成为牢固的整体，在绕线和加工过程中不变形；由于环型铁芯非常牢固，因而减少了振动和音频噪声。
环形变压器固定方式
环型变压器有许多固定方法，最常用的方法是利用环型变压器的中心孔固定。应当注意，螺钉等固定件不应该使变压器的顶部压板与下底板同时接地，以免形成一个短路环；

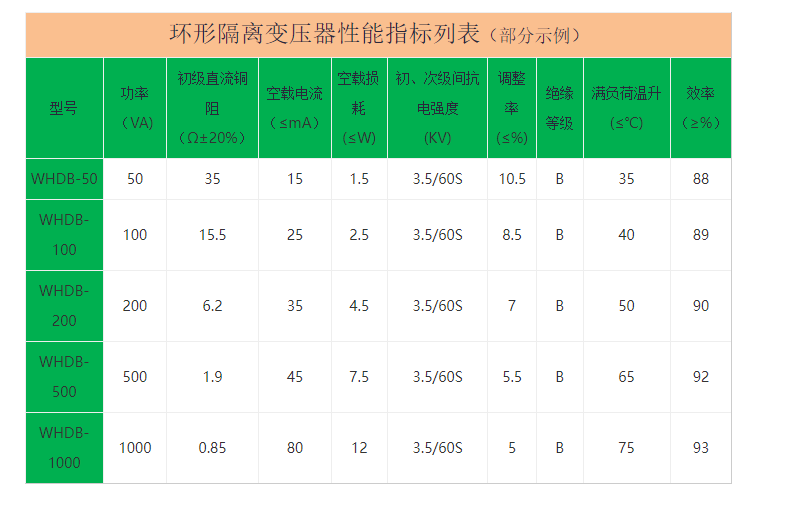

环形隔离变压器性能指标列表

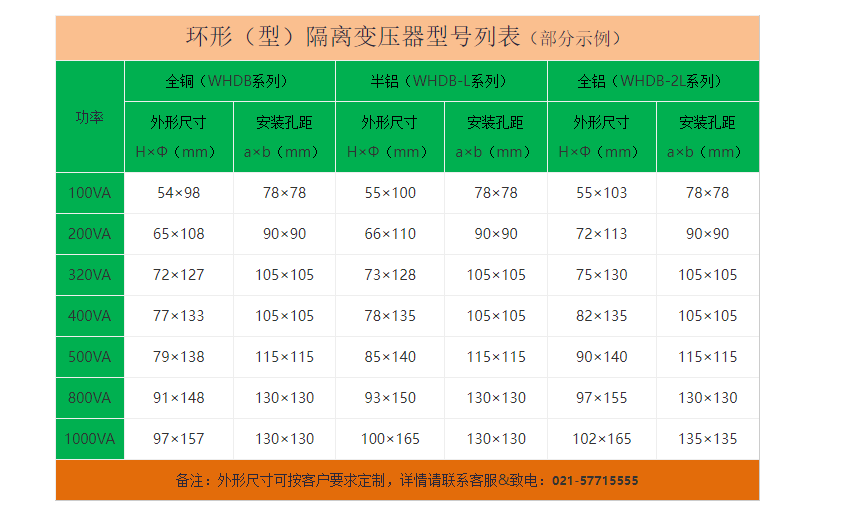

环形（型）隔离变压器常用规格尺寸
环形隔离变压器性能指标列表
