上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证，具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产，公司在吸收和利用变压器磁感应原理的基础上，充分开发具有本公司特色的工艺和工装，通过不断优化创新，公司不断加强对原材料质量和工艺过程的控制，保证产品质量的稳定性。
公司生产的医用隔离电源（IT）系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列，多种型号规格产品，产品以销往国内外国家和地区，得到了用户的信赖和好评。

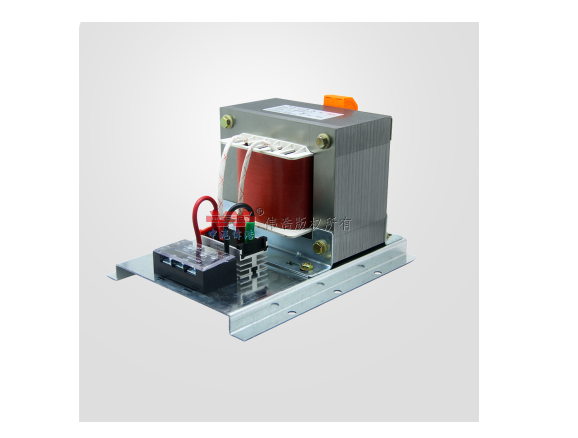

产品图片
整流变压器
产品说明
产品用途
JBKZ系列整流变压器，符合电整流标准。由冷压插座机床控制变压器等组成。组装后构成单相式全波、整流电源，交流输入备有±5%调节，使交流电压变为直流电源装置，适用于数控机床机械的电器元件使用。
正常工作条件
★周围空气温度上限不超过+40℃；
★周围空气温度24h的平均值不超过+30℃；
★周围空气温度下限不低于-5℃；
★海拔：安装地点的海拔不超过2000米；
★大气条件：大气相对湿度在周围空气温度为+40℃不超过50%，在较低温度下可以有较高的相对温度，最湿月平均最大相对湿度为90%，同时该月平均最低温度为+25℃，并考虑到因温度变化时发生的产品表面上的凝露；
★污染等级：污染等级为三级；
★安装类别(过电压类别)：安装类别为Ⅲ类；
★电源电压：电源电压允许偏差±5%；
★安装条件：安装在无剧烈震动和冲击振动的地方。
型号及其含义
外形尺寸
安装尺寸
| 尺寸 型号 | Bmax | Dmax | Emax | 孔距 | 安装孔 K×J | F | |
| A | C | ||||||
| JBKZ-5 | 130 | 190 | 140 | 120 | 110 | 6×12 | 2 |
| JBKZ-10 | 130 | 200 | 140 | 120 | 125 | 6×12 | 2 |
| JBKZ-20 | 175 | 240 | 170 | 157 | 160 | 6×13 | 2 |
主要技术参数
| 型号 | 输出电流DC(A) | 输入电流AC(A) | 输出电压(V) |
| JBKZ-5 | 5 | 220．380 | 24 |
| JBKZ-10 | 10 | 220．380 | 24 |
| JBKZ-20 | 20 | 220．380 | 24 |
安装使用及维护
★整流变压器的使用必须符合第二条规定的条件；
★安装前应仔细核对铭牌上各项参数，确认无误后，方可安装使用；
★按标注接好线，检查无误后，即可通电；
★运输过程中应尽可能避免碰撞，贮存在干燥通风的地方，切勿受潮，以保证产品的性能和使用寿命。
