SG-F系列出口设备专用变压器

联系人：樊四优

联系电话：021-5771****

企业：上海伟浩机电设备有限公司

企业地址上海市-直辖区

详细地址上海市松江区小昆山镇港业路158弄2号D153幢

厂家信息
产品信息
规格参数
技术文档

上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证，具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产，公司在吸收和利用变压器磁感应原理的基础上，充分开发具有本公司特色的工艺和工装，通过不断优化创新，公司不断加强对原材料质量和工艺过程的控制，保证产品质量的稳定性。公司生产的医用隔离电源（IT）系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列，多种型号规格产品，产品以销往国内外国家和地区，得到了用户的信赖和好评。

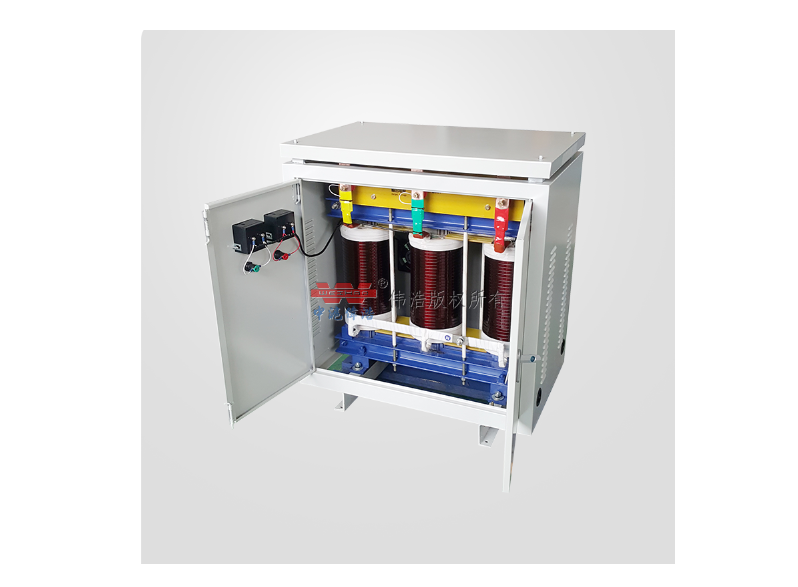

产品图片

出口设备专用变压器

产品说明

产品概述

SG-F系列进口设备配套三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从100VA到2000KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。SG-F系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压3300V以下的电路中，广泛用于日本台湾韩国美国进口设备用电源、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

产品特点

在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

特性优点：

Ø高度隔离

ØN-G性能良好

Ø高度共模干扰抑制

Ø将△转换为Y或Y至△

Ø电压抽头容易转换

Ø按用户的特殊性能要求设计

技术指标

1、输入额定电压：三相380V或单相380V或单相220V

2、输出额定电压：三相220V/200V/208V/230V/480V或单相110V/120V/127V/

3、工作频率：50Hz-60Hz

4、效率：≥95%

5、温升：<60K

6、波形畸变：<0.1%

7、高压测试：2500V， 1分钟无击穿

8、绝缘电阻：绕阻对地绝缘电阻 ≥500M欧初级对次级绝缘电阻 ≥500M欧

外形及安装尺寸

型号	容量（KVA）	输出电压（V）		联接组别号	外形尺寸（mm）
		输入	输出		开户式			防护式
		输入	输出		Bmax	Dmax	Emax	Bmax	Dmax	Dmax
SG-F-0.15	0.15	660 380 220	380 220 200 127	V/V Y/yno(Y/yo) Y/d(Y/) D/Y(△/Y) Y/d(△/△)	200	105	140	260	180	160
SG-F -0.3	0.3				180	110	180	260	180	160
SG-F -0.5	0.5				180	115	180	260	200	120
SG-F -0.75	0.75				230	130	200	260	250	260
SG-F-1	1				230	140	200	315	200	260
SG-F-1.5	1.5				230	155	200	355	290	280
SG-F-2	2				270	165	250	355	290	280
SG-F -2.5	2.5				270	175	250	370	290	300
SG-F-3	3				270	185	250	370	290	300
SG-F-4	4				300	180	285	510	400	550
SG-F-5	5				300	200	285	510	400	550
SG-F-10	10				370	210	240	560	430	600
SG-F-15	15				420	245	390	600	440	620
SG-F-20	20				540	320	450	650	440	650
SG-F-30	30				540	380	480	870	500	780
SG-F-40	40				750	350	520	960	550	810
SG-F-50	50				750	350	520	960	550	810
SG-F-60	60				800	450	650	1000	810	810
SG-F-80	80				800	450	650	1000	810	810
SG-F-100	100				860	450	650	1050	810	810
SG-F-125	125				860	500	700
SG-F-160	160				950	600	800
SG-F-200	200				1000	680	850
SG-F-250	250				1050	700	850

使用条件

1、适用海拔高度：≤5000m

2、环境温度：-15℃～+45℃

3、相对湿度：≤90%

4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

5、凡不符合上述使用条件的，应与我们协商确定。
