380V变380V滤波抗干扰隔离变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海伟浩机电设备有限公司专业从事电源领域科研、开发、生产、销售.、信息及产品保养为一体的电源制造企业。在行业中公司产品通过了欧盟CE认证，具备雄厚的技术力量和完善的质量管理。严格按照变压器标准组织生产，公司在吸收和利用变压器磁感应原理的基础上，充分开发具有本公司特色的工艺和工装，通过不断优化创新，公司不断加强对原材料质量和工艺过程的控制，保证产品质量的稳定性。
公司生产的医用隔离电源（IT）系统、加热变压器、电炉变压器、光伏变压器、交流稳压电源、直流电源、净化交流电源、抗干扰交流参数电源、不间断电源、微电脑无触点补偿式电力稳压器、变频电源.调压器、三相电力变压器、双屏蔽干式隔离变压器、单相控制变压器、逆变器.电抗器等多个系列，多种型号规格产品，产品以销往国内外国家和地区，得到了用户的信赖和好评。

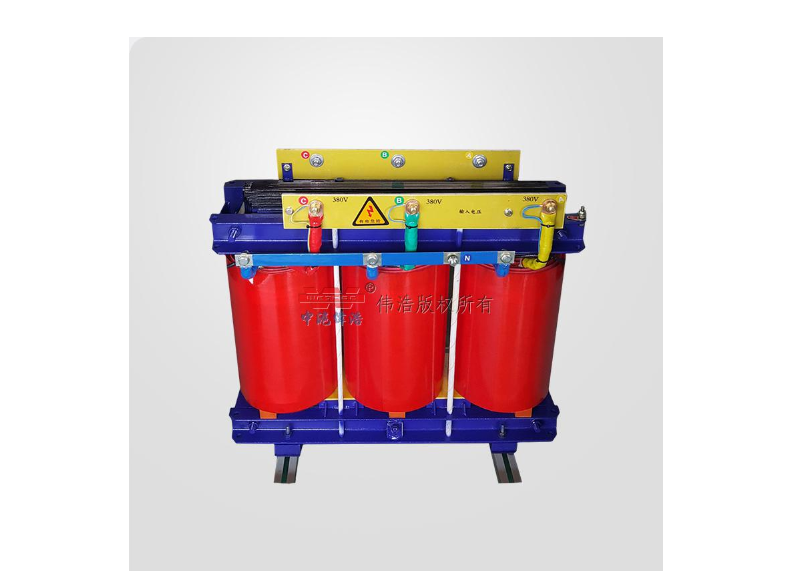

产品图片
380V变380V滤波抗干扰隔离变压器
产品说明
产品概述
SG-P(DG-P) 系列产品是本公司采用进口优质冷轧硅钢片，结构合理、高可靠抗干扰、安全性能好、效率高，噪音低、广泛用于UPS旁路、去除零地电压、进口设备高要求纯正弦波电源电压等场合。
变压器采用三柱式铁芯，Y/Y0或△/Y0联接，原、付线圈之间绝缘良好，并采用双屏蔽隔离(加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，但虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止，但变压器必须正确妥善接地)。使付边电路免受电网及外界高频电磁波干扰和人工操作安全，器身装于防护网罩之内，以保安全散热良好。
型号及其含义
特性优点
★高度隔离★N-G性能良好
★高度共模干扰抑制
★将△转换为Y或Y至△
★电压抽头容易转换
★按用户的特殊性能要求设计
主要技术参数
| 输入电压 | 单相220V±10% 三相380V±10%(三相三线) | 效率 | >96% |
| 波形失真 | ≤0.1% | ||
| 输出电压 | 单相220V±3%PE(两相三线) 三相380V±3%PE(三相五线) | 响应时间 | 20ms-100ms |
| 频率 | 50/60Hz | 环境温度 | -10℃-+45℃ |
| 温升 | ≤80℃ | 音频噪声 | ≤60dB 距离1m |
| 抗电强度 | 2000V/min | 绝缘电阻 | 单相>5MΩ 三相>2MΩ |
外形及安装尺寸
| 型号 | 容量(KVA) | 输出电压(V) | 联接组别号 | 外形尺寸(mm) | ||||||
| 输入 | 输出 | 开户式 | 防护式 | |||||||
| Bmax | Dmax | Emax | Bmax | Dmax | Dmax | |||||
| SG-P-0.15 | 0.15 | 660 380 220 | 380 220 200 127 | V/V Y/yno(Y/yo) Y/d(Y/) D/Y(△/Y) Y/d(△/△) | 200 | 105 | 140 | 260 | 180 | 160 |
| SG-P -0.3 | 0.3 | 180 | 110 | 180 | 260 | 180 | 160 | |||
| SG-P -0.5 | 0.5 | 180 | 115 | 180 | 260 | 200 | 120 | |||
| SG-P -0.75 | 0.75 | 230 | 130 | 200 | 260 | 250 | 260 | |||
| SG-P-1 | 1 | 230 | 140 | 200 | 315 | 200 | 260 | |||
| SG-P-1.5 | 1.5 | 230 | 155 | 200 | 355 | 290 | 280 | |||
| SG-P-2 | 2 | 270 | 165 | 250 | ||||||
| SG-P -2.5 | 2.5 | 270 | 175 | 250 | 370 | 290 | 300 | |||
| SG-P-3 | 3 | 270 | 185 | 250 | ||||||
| SG-P-4 | 4 | 300 | 180 | 285 | 510 | 400 | 550 | |||
| SG-P-5 | 5 | 300 | 200 | 285 | ||||||
| SG-P-10 | 10 | 370 | 210 | 240 | 560 | 430 | 600 | |||
| SG-P-15 | 15 | 420 | 245 | 390 | 600 | 440 | 620 | |||
| SG-P-20 | 20 | 540 | 320 | 450 | 650 | 440 | 650 | |||
| SG-P-30 | 30 | 540 | 380 | 480 | 870 | 500 | 780 | |||
| SG-P-40 | 40 | 750 | 350 | 520 | 960 | 550 | 810 | |||
| SG-P-50 | 50 | |||||||||
| SG-P-60 | 60 | 800 | 450 | 650 | 1000 | 810 | 810 | |||
| SG-P-80 | 80 | |||||||||
| SG-P-100 | 100 | 860 | 450 | 650 | 1050 | 810 | 810 | |||
| SG-P-125 | 125 | 860 | 500 | 700 | ||||||
| SG-P-160 | 160 | 950 | 600 | 800 | ||||||
| SG-P-200 | 200 | 1000 | 680 | 850 | ||||||
| SG-P-250 | 250 | 1050 | 700 | 850 | ||||||
使用条件
1、适用海拔高度：≤5000m
2、环境温度：-15℃～+45℃
3、相对湿度：≤90%
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5、凡不符合上述使用条件的，应与我们协商确定。
主要技术参数
| 输入电压 | 单相220V±10% 三相380V±10%(三相三线) | 效率 | >96% |
| 波形失真 | ≤0.1% | ||
| 输出电压 | 单相220V±3%PE(两相三线) 三相380V±3%PE(三相五线) | 响应时间 | 20ms-100ms |
| 频率 | 50/60Hz | 环境温度 | -10℃-+45℃ |
| 温升 | ≤80℃ | 音频噪声 | ≤60dB 距离1m |
| 抗电强度 | 2000V/min | 绝缘电阻 | 单相>5MΩ 三相>2MΩ |
