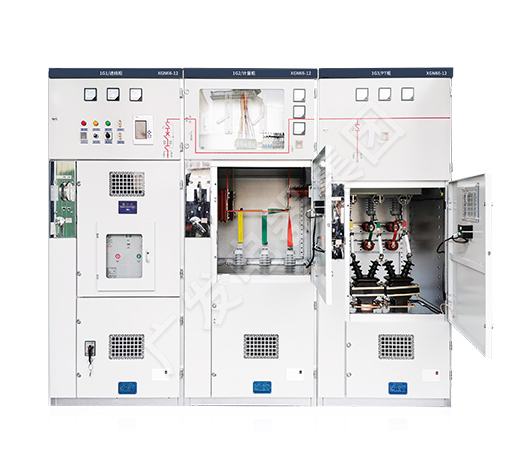

X GN66-12(Z)固定式封闭开关设备

产品详情

概述

XGN66-12 型固定式封闭开关设备 ( 以下简称开关柜 ) 是我公司新高压电器成套产品，符合国家标准 GB3906《3-35kV 交流金属封闭开关设备》电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足标准 IEC60298《1kV 以上 52kV以下交流金属封闭开关设备和控制设备的要求》。

该产品吸收了国外的优良技术，它体积小，仅是普通开关柜体积的 50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是 3.6、7.2、12kV 三相交流电 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

正常使用条件

◇ 海拔高度不超过 1000m.

◇ 环境温度：－ 25℃ ~+40℃，24 小时内平均温度不超过 +35℃。

◇ 水平倾斜度不大于 3 度。

◇ 地震烈度不超过 8 级。

◇ 无剧烈振动和冲击及爆炸危险场所。

结构特点

◇ 柜体采用角钢焊接而成。

◇ 断路器室位于柜体中 ( 下 ) 部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，保障人身安全。

◇ 采用可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。

◇ 整柜防护等级 IP2X。

◇ 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。

◇ 具有可靠的接地系统。

◇ 门上装有观察窗，可清楚观察到柜内元件地工作状态。

◇ 操作机构闭锁采用同 XGN2 - 1 2 柜用的 J S X G N 闭锁机构，简单可靠方便实用。

◇ 进出线电缆低于柜体前部，方便用户连接。
