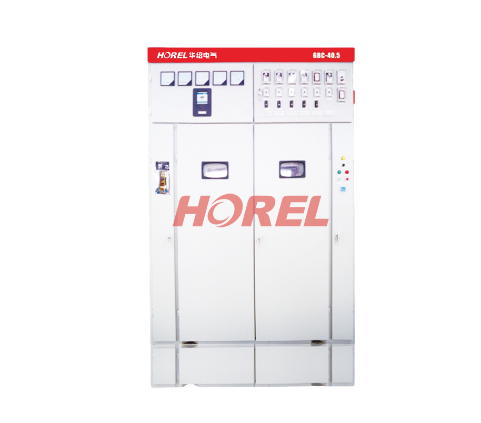

GBC- 40.5手车式高压开关柜

产品介绍

产品概述

GBC- 40.5手车式高压开关柜系三相交流50Hz单母线系统的户内成套配电装置，作为接受和分配35kV及以下的网络电能之用，可选用少油断路或真空断路器。产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T1022 《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1kV以上52kV,及以下交流金属封闭开关设备和控制设备》、IEC60694《高压开关和控制设备共用条款》的要求。

正常使用条件

1、周围空气温度不超过40°C,且在24h内测得的平均值不超过35°C，最低周围空气气温度-25°C。

2、海拔高度不超过1000m,特殊使用条件下海拔高度不超2000rn。

3、周围空气没有明显地受到尘埃、烟、腐蚀性和威可燃性气体、蒸气或盐雾的污染。

4、相对湿度:在24h内测得的相对湿度的平均值不超过95 %，在24h内测得的水蒸气压力平均值不超过2.2kPa，月相对温度平均值不超过90%，月水蒸气压力平均值不超过1.8kPa。

5、设备安装时与垂直面的倾斜度不超过5°

6、设备应安装在无剧烈振动和;中击的地方。

注:超出上述正常使用条件时，用户可与制造厂协商确定。

主要技术参数

结构特征

本开关柜为手车式结构，采用空气绝缘为主。各项带电体之间及相地之间绝缘距离不小于300mm,只有个别方案柜的个别部位相间距离不足的才设置绝缘板隔断。除柜后用钢网遮拦，以便观察外，开关柜的正面、柜间及柜的两侧，均用钢板门或封板加以保护，柜体:柜体分隔成手车室、触头室、电缆室、继电器室、端子室以及仪表板等。柜前中部为手车室，打开两扇中门，手车可以出入，两扇门上均设观察窗。二次插头固定在右中门上，右中门标有手车处于试验位置的标志。左侧小门上装有和指示柜内-次线路方案的标志。门内一般不设小室，仅所变柜设置小室，以安装供控制所用的低压空气开关。右侧小门之.上，**安装按钮和控制开关以及所需手动复位的继电器等。该门内是端子室，装置二次接线端子组，端子组上方装有供柜内照明的灯具，下方设有接地螺栓。柜前上部是两扇对开的钢板门，用于安装仪表，指示器等。柜间小母线沿小室.上不敷设，小母线端子组设于小室的左侧，最多可敷设小母线共15根，其中两根供合闸之用。于此室之下方，具有联络母线的开关柜其联络母线也是经由本室外与邻柜进行联络。柜后上部为隔离静触头室。上、下一次静触头室均可根据需要，装设支柱绝缘子触头座或电流互感器或穿墙套管;为保证局部检修安全，在手车室=内测顶部加设绝缘隔板，下隔离动触头与手车到之间也设有绝缘隔板。开关柜设有识别装置，方法是:在中门门柜左边角钢直柱的下方装有柱销2只，使其与装有手车上的挡块配合，以保证同类型手车可以互换，不同类型的手车不能互换。
