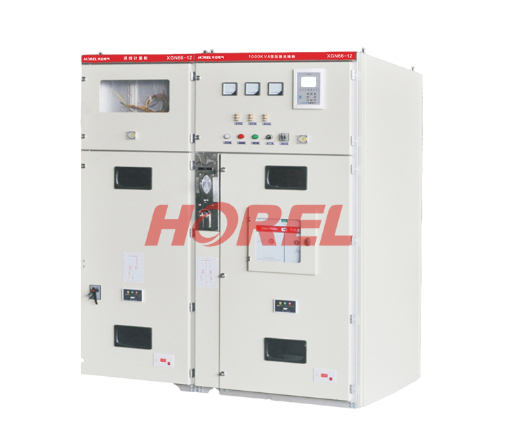

XGN66-12(Z) 固定式封闭开关设备

产品介绍

产品概述

XGN66- 12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准GB3906《-35KV交流金属封闭开关设备》电气部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC298《1kV以上52kV以下交流金属封闭开关设备和控制设备的要求》。该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%;断路器具有可靠性高，性能好，“五防”联锁机械可靠、简单等优点。开关柜是3.6、 7.2、12kV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

结构特点

1、柜体采用优质角钢焊接而成。

2、断路器室位于柜体中(下)部，安装、调试、维护方便;标准配装ZN63A(VSI-12)断路器，并设有压力释放通道,确保人身安全。

3、采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。

4、整柜防护等级IP2X。

正常使用条件

1、周围空气温度:  -30°C~+55°C。

2、海拔高度: 2000m及以下。

3、湿度条件:

日平均值不大于95%，水蒸气压力日平均值不超2.2KPa。

月平均值不大于90%，水蒸气压力月平均值不超1.8KPa。

4、地震烈度:不超过8度。

5、没有腐蚀性或可燃性气体等明显污染的场所。

注:超出上述正常使用条件时，用户可与本公司协商。

6、设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。

7、具有可靠的接地系统。

8、门上装有观察窗，可清楚观察到柜内元件地工作状态。

9、操作机械闭锁采用XGN2- 12柜用的MZSXGN闭锁机构，简单可靠方便实用。

10、进出线电缆低于柜底前部，方便用户连接。

技术参数

布置示意图
