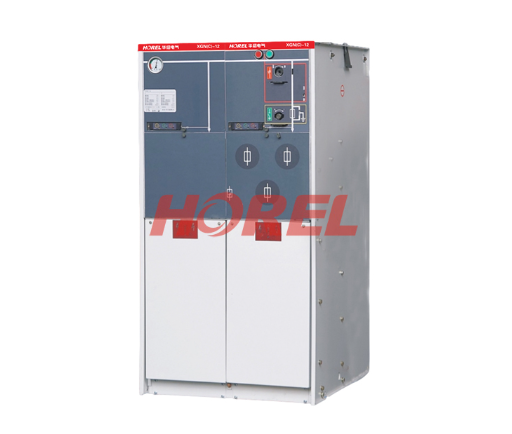

HXGNC-12 充气柜户内交流高压气体绝缘金属封闭开关设备

产品介绍

产品概述

开关柜为模块化单元模式，可根据不同用途进行组合;由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。HXGN(C)- 12型充气式开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关 装置不受外部环境条件的影响，从而确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。XGN(C)- 12型充气式开关柜同时可以提供TV化的自动化解决方案;形成了智能化开关的概念，并将现场安装及调试工作量降到最低。HXGN(C)- 12型充气式开关柜分为非扩展标准配置和可扩展标准配置。由于其具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。HXGN(C)- 12型充气式开关式开关执行GB标准。在室内条件下(20°C)运行的设计寿命超过30年。

正常使用条件

1、周围空气温度: -15°C~+40°C。

2、海拔高度: 1000m及以下。

3、湿度条件:

日平均值不大于95%，水蒸气压力日平均值不超2.2KPa。

月平均值不大于90%，水蒸气压力月平均值不超1.8KPa。

4、地震烈度:不超过8度。

5、没有腐蚀性或可燃性气体等明显污染的场所。

注:超出上述正常使用条件时，用户可与本公司协商。

技术参数

结构特点

1. XGN(C)- 12系列充气柜SF6气体做为灭弧及绝缘介质。

2.开关柜为全密封、全绝缘结构;母线、开关及带电部件完全封闭在不锈钢壳体中。

3腔体充以1.4bar的SF6气体，防护等级达到IP67,整个开关装置完全不受外部环境条件的影响，即使在短暂水浸等极端情况下也能保证开关正常运行，产品终身免维护。

4.开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。

5.所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。

6.开关柜分为固定单元组合和可扩展单元组合两类。

7.开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。

8.柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。

9.开关柜可根据用户的不同需求配置电动、遥控及检测装置。
