HR-L-D4AL型单相四位电子式电表箱(A型)

联系人:史耀挺
联系电话:0577-6161****
企业地址浙江省-温州市
详细地址浙江省乐清市乐清经济开发区纬十二路198号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
浙江华绍电气科技有限公司是一家专业生产各种电能计量箱、不锈钢箱体、光伏汇流箱、电能表接插件、箱式变电站及高低压成套设备的设计、研发、生产、销售、服务于一体的现代化创新型企业。公司自创建以来始终坚持“诚信、创新、品质”为企业宗旨,以“技术、服务”为立业之本。 公司座落于荣有“中国电气之都”美称的浙江乐清,建筑面积10000多平方米,现有员工100余人。迄今为止,公司已顺利通过ISO9001国际质量体系认证。公司拥有多方面的**专业技术人才,不断引进具有国际先进水平的各类生产设备,技术力量雄厚,生产工艺先进,检测设备完善,产品已广泛应用于国家电网、南方电网、各省电力公司城乡农网改造项目、建筑名宅项目。 公司坚持“科技创新、诚信服务”的管理理念,按照现代化企业先进的管理模式,建立了科学、完善的管理制度,对生产、销售和服务等进行全面、严格、科学的控制和管理。全力打造一个环保、健康、安全、和谐的新型企业形象。同时,公司非常重视管理创新、技术创新、研发最新产品和世界水准的新产品,为公司长期发展打下了坚实的基础。 华绍专注于电力设备领域的发展,坚持“质量源于责任,科技成就未来”的企业理念,追求卓越品质,**服务于国家电力现代化建设。我们真诚的期望国内外同仁和广大用户一如既往的合作与支持、共创美好明天。

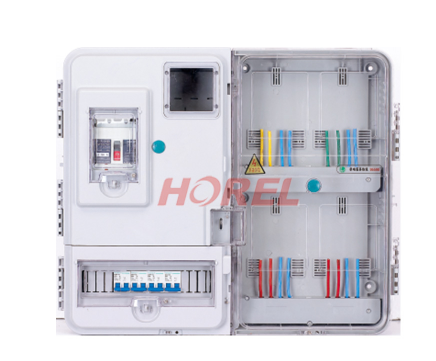

产品图片

A型单相四位电表箱(电子)


产品介绍

型号及含义

名称外形尺寸(高x 宽x 深)mm装箱数
L型单相四表位610x700x1102只

产品型号及主要配置

型号配置名称规格数量
HR-L-D4A01总开关配置
表前配置
表后配置
塑壳断路器
隔离开关
断路器
NM1- 100S/3300 100A
NH2-100/2P 100A
DZ47-60/2P 60A
1
4
4
HR-L-D4A02
总开关配置
表前配置
表后配置

塑壳断路器
隔离开关
断路器
NM 1- 1O OS/3300/1 OOA
NH2-100/1P 63A
DZ47LE-2P 63A
1
4
4
HR-L-D4A03总开关配置
表前配置
表后配置
塑壳断路器
隔离开关
断路器
NM1-100S/3300 100A
DZ47-60/2P 60A
DZ47-60/2P 63A
1
4
4

注: 总开关连接线BV16mm²或BV25mm²电能表连接线BV6mm²或BV10mm²。

外形及安装尺寸(mm)

A型单相四位电表箱(插卡)接线图

订货须知

1 、此方案内参数为本公司提供的标准配置,如果客户无明确要求,公司将按标准配置供货。超出此方案要求的,请另行说明。
2、左侧进线室、出线室的上盖可选全透明的PC材质或非透明的ABS材质,请结实际确定选型方案。




产品型号及主要配置

型号配置名称规格数量
HR-L-D4A01总开关配置
表前配置
表后配置
塑壳断路器
隔离开关
断路器
NM1- 100S/3300 100A
NH2-100/2P 100A
DZ47-60/2P 60A
1
4
4
HR-L-D4A02
总开关配置
表前配置
表后配置

塑壳断路器
隔离开关
断路器
NM 1- 1O OS/3300/1 OOA
NH2-100/1P 63A
DZ47LE-2P 63A
1
4
4
HR-L-D4A03总开关配置
表前配置
表后配置
塑壳断路器
隔离开关
断路器
NM1-100S/3300 100A
DZ47-60/2P 60A
DZ47-60/2P 63A
1
4
4

注: 总开关连接线BV16mm²或BV25mm²电能表连接线BV6mm²或BV10mm²。
