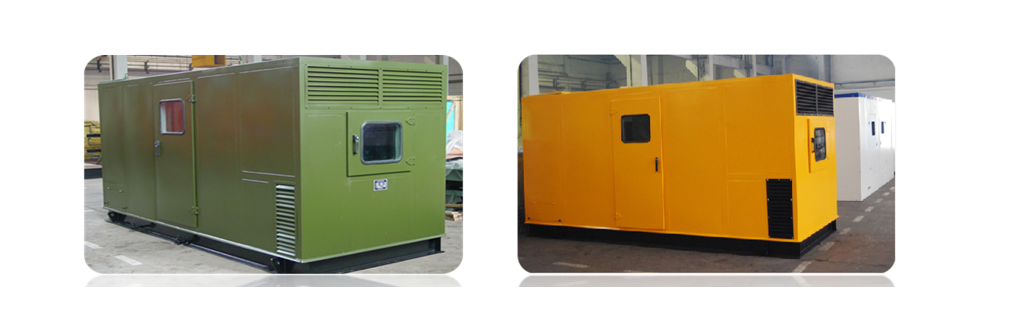

产品图片

组合式低噪声方舱电站结构特点

　　天发（TF）公司制造组合式低噪声方舱电站包括柴油机、发电机、安装底座、冷却水箱、启动蓄电池组、减震橡胶垫、组合式降噪方舱、排烟消声装置、日用油箱和系统集成的控制和开关柜等。

　　柴油机和发电机通过弹性联轴器对中定位连成一体，柴油机的飞轮盘和发电机的输入轴通过联轴器连接传递动力。散热水箱是机组的散热器，由柴油机驱动风扇把冷风吹进散热水箱的散热片间隙，将冷却水的热量传递给大气，降低冷却水的温度。安装底座是发动机和发电机的公共底座，其结构是一个刚性的钢结构框架。柴油机、发电机和散热水箱直接安装在公共底座上。降噪方舱是机组的防护罩壳，由控制柜方舱、动力方舱、进风扩展舱和排风扩展舱组成。降噪方舱内置进、排风消声器和排烟消声装置，在保证机组正常通风量的前提下降低噪声的传播。机组的安装底座下面安装橡胶减震垫并固定在降噪方舱底板的骨架上，以阻滞机组工作时震动的传递和运输时车辆震动对机组的损害。启动蓄电池组为柴油机的直流启动马达提供电力，直流启动马达带动曲轴旋转，使柴油机启动。启动蓄电池组布置在靠近机组启动马达的方舱内底板上并给予固定。日用油箱为柴油机提供燃油。控制开关柜是机组的控制系统和电力输出系统总成，包括启动，保护，通信等各种功能和机组电力输出的总开关。电力输出的总开关是连接机组和负载的中间节点。

　　组合式方舱根据运输条件设计成满足运输条件的四个独立的小方舱，到达使用地点后再拼装成整体，大大方便移动和运输。该四个小方舱分别在其对应的连接面上用螺栓和密封条联结，它们为控制柜方舱、动力方舱、进风扩展舱及排风扩展舱，其中，控制柜方舱、动力方舱设置在组合式方舱的下部，进风扩展舱及排风扩展舱分别设置在控制柜方舱、动力方舱的顶面。

　　排烟管、油管分别用法兰和密封垫片连接，电缆用母排连接。在结构设计上充分考虑了方舱拆装的工艺性和可靠性。
