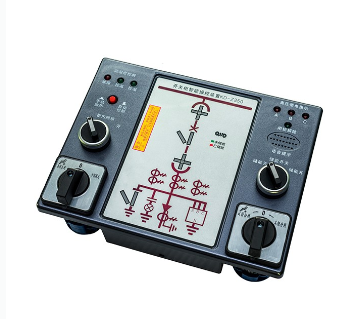

KD-Z350系列开关柜智能操控装置

KD-Z350系列开关柜智能操控装置是一款新型多功能、模拟动态指示，带温湿度显示及自动调节的智能装置。本产品适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度数码管显示及自动调节、断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸回路完好指示、语音防止误操作提示、远方/就地操作、远程通信、柜内照明等功能。

产品特征

1.装置工作电源采用国际通用的开关电源设计，支持交流/直流（85V~265V）；

2.动态模拟一次接线图

3.模拟图（面膜）的制作：根据用户现场实际的一次接线方案、电压等级设计面膜。

4.动态模拟对象：

        断路器，手车位置，接地开关、储能等，通过电路采样，动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的。

        模拟图显示如下：

                  分闸（或回路）显示           合闸（或回路）显示

                  预分预合闸闪烁指示(选配)      接地显示

                  储能显示                     工作位置显示

                  试验位置显示                 手车进出过程中动态显示

                  断路器、接地刀防误闪烁提示

5.湿度测量及调节：*多可测量及显示两路温湿度数据，且可实现对温湿度的自动调节。

6.语音防误提示：

       ① 断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”。

       ② 接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”。

        ③断路器合闸状态、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器，请分接地开关”。

7.操作功能：

        合闸操作       储能操作

        远方/就地转换    柜内照明操作

8.通讯功能：RS485通讯，符合MODBUS－RTU。

9.带电显示功能：

        LED启辉电压（KV）：≥母线电压x 0.15

        闭锁启控电压（KV）：≥母线电压x 0.65

10.人体感应功能：感应到有人靠近柜体时，若主回路已送电，则会有相应的语音提示。
