产品详情

GZDW直流电源柜

联系人：冯绍玉
联系电话：1375779****
企业地址浙江省-温州市
详细地址浙江省温州瓯江口产业集聚区灵华路217号1号楼1层1-1-2(自主申报))
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
温州市康达电气成套设备有限公司，创建于2005年，是一家经国家工商局核准，专业生产高中低压开关柜系列、箱式变电站系列，高低压母线槽系列、电缆桥架系列产品的技术型企业，并被评为“火”字国家级高新技术企业，AAA级信用企业。 企业行政组织架构分为：销售、技术、生产、财务、人力资源。 公司设在温州海滨工业区的生产基地，拥有成套生产加工流水线和先进的检测设备，凝聚了一大批经验丰富的中高级工程师和各类管理人才，实现了产品生产管理计算机化，建立了严格的质量管理体系，并取得了ISO9001质量体系认证证书，实现了产品开发、工程设计、生产制造、安装及售后等全立体信息化管理，为客户提供精良的产品和技术服务提供了坚实保障。2005年～2020年期间，企业通过了ISO9001质量管理体系、ISO14001环境管理体系和OHSAS18001职业健康安全管理体系的第三方认证，接连被评为国家级高新技术企业和行业优秀企业。 产品注册“兴达”商标，获得多个实用发明专利，自2005年～2020年先后研发了抽屉式开关柜、新型进线柜、新型高低压配电柜、各种配电装置和信息化的操控装置，为各种行业的客户量身定制了实用并且系统化的用电设备。 康达电气成套产品凭借其品质高、性能稳定、智能化程度高、交货及时、服务周到等特点，在激烈的市场竞争中，已远销乌兹别克斯坦、印尼等多个国家和地区，已在电厂、铁路、机场、水利、化工、矿山、通信、等重大工程和大型基础建设项目中广泛应用，倍受广大用户的广泛好评。

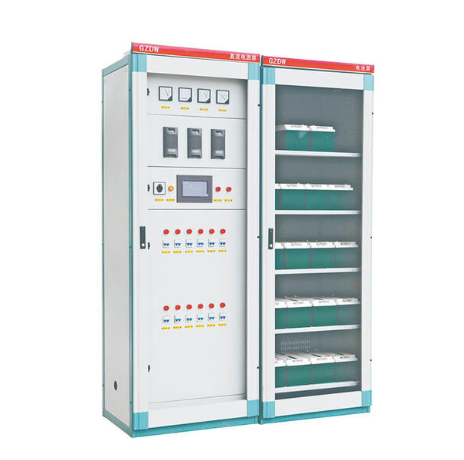

产品图片

GZDW直流电源柜



产品概述

GZDW直流电源柜应用于大中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸、继电保护、 自动控制、事故照明、灯光和音响信号等所需的直流电源也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生，银行、宾馆、高层建筑和计算机网络等行业所需的直流电源；微机控制直流电源柜可用于无人职守、远程集中监控的发电厂、变电站和其他行业的直流电源。

本产品负荷JB/T57774-2000《电力系统直流电源设备通用技术条件及安全要求》标准。

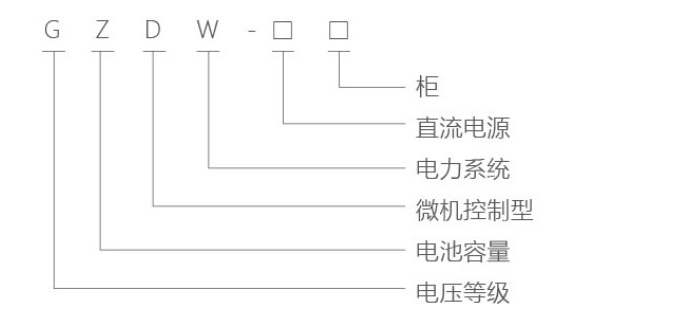

型号及含义


正常使用条件

◎海拔高度：不超过2000m;

◎环境温度： -5℃~+40℃;

◎相对湿度：不大于90%(20±5℃时);

注：订购本产品超出上述条件规定时，请与本公司协商。

主要功能

◎规格齐全：该系列产品共有十种型号几百种规格，能完全满足大中小型发电厂、变电站和各行业对直流电源的需求；

◎运行可靠：交流双路纳入自动切换，该产品设有二台充电浮充电装置互为备用，系统切换方便；

◎电池使用寿命长：该产品能严格按照蓄电池充电曲线对蓄电池进行充电、浮充电，避免过冲或欠冲现象，微机控制型具有电池巡检功能；

◎多重保护：该产品能对各工作点跟踪检测，软件与硬件保护相结合，绝缘检测装置随时检查母线绝缘状况；

◎运动通讯：微机控制直流电源柜能与上位微机通讯，能实现集中监控和无人值班。

输出直流电压额定值

24V

48V

110V

220V

浮充电压调节范围

21-28

43-57

99-130

198-260

均充电压调节范围

27-31

54-62

125-140

198-286

主充电压调节范围

21-36

43-70

99-162

187-310



产品型号

序号说明

规格(种)

适用范围



GZDW230-

□/□

单组电池、单母线分段、二台双线输出充电装置、无降压回路



10

发电厂或大型变电站



GZDW231-

□/□

单组电池、单母线、二台双线输出充电装置、无降压回路



10

发电厂活大型变电站



GZDW232-

□/□

单组电池、双母线分段、二台双线输出充电浮充充电设置



20



12kV-220kV变电站和中小型

电厂



GZDW233-

□/□

单组电池、双母线、二台双线输出充电浮充装置



20



GZDW234-

□/□

单组电池、双母线分段、二台三线输出充电浮充电装置



20



GZDW235-

□/□

单组电池、双母线、二台三线输出充电浮充电装置



20



GZDW240-

□/□

双组电池、单母线分段、二台双线输出充电浮充电装置、无降压回路



10

重要发电厂或大型变电站



GZDW241-

□/□

双组电池、双母线、二台双线输出充电浮充电装置





12

12kV-220kV变电站和中小型

电厂



GZDW242-

□/□

单组电池双母线分段、三台双线输出充电浮充电装置



10

重要发电厂或大型变电站



GZDW243-

□/□

双组电池、双母线、二台三线输出充电浮充电装置





12

2kV-220kV变电站和中小型电厂





产品型号

序号说明

蓄电池输出电压(V)

控母额定电流(A)

合母冲击电流(A)

柜面数据

GZDW2-20/220

20

220

5

60

2

GZDW2-38/220

38

220

5

100

2

GZDW2-50/220

50

220

8

120

2

GZDW2-65/220

65

220

10

120

2

GZDW2-80/220

80

220

10

240

2

GZDW2-100/220

100

220

10

240

2

GZDW2-150/220

150

220

15

480

3-4

GZDW2-200/220

200

220

20

480

3-4

GZDW2-300/220

300

220

30

600

3-4

GZDW2-20/110

20

220

5

60

2

GZDW2-38/110

38

220

5

100

2

GZDW2-50/110

50

220

8

120

2

GZDW2-65/110

65

220

10

120

2

GZDW2-80/110

80

220

10

240

2

GZDW2-100/110

100

220

10

240

2

GZDW2-150/110

150

220

15

480

3-4

GZDW2-200/110

200

220

20

480

3-4

GZDW2-300/110

300

220

30

600

3-4

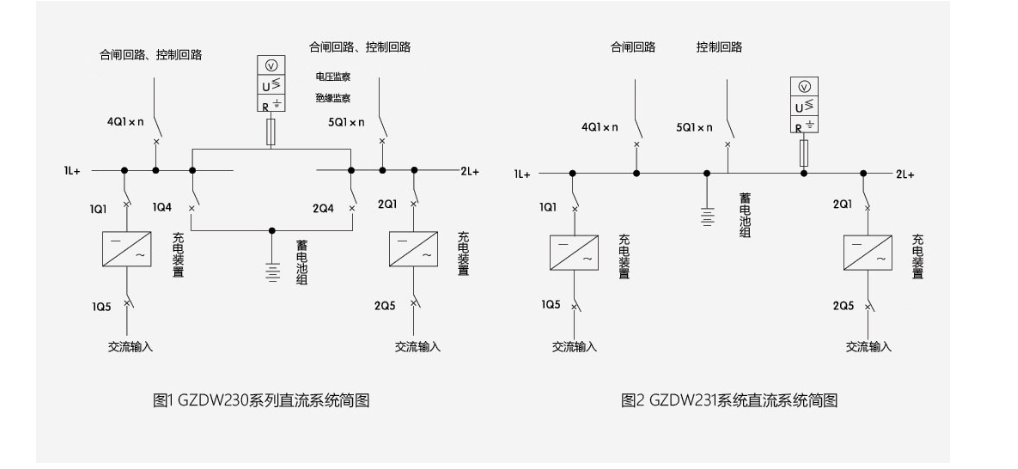

直流系统图
