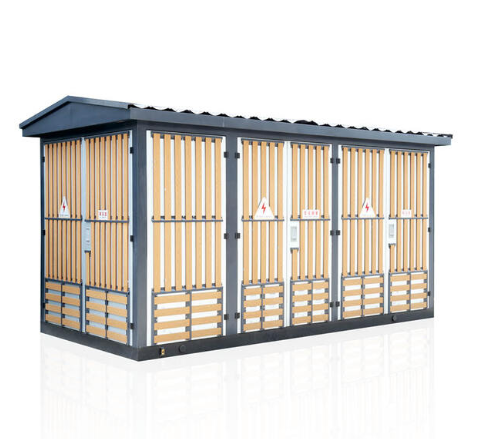

YB□-12 0.4 预装式变电站

产品概述

本产品完全符合GB17467《高压低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、 住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。

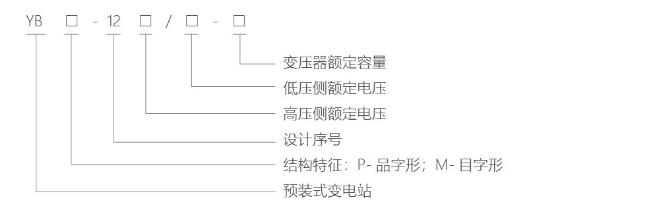

型号及含义

使用条件

◎海拔高度：≤1000m;

◎环境温度： -25℃~+40℃;

◎温度：最高月平均气温+30℃,最高年平均气温+20℃;

◎相对湿度：日平均值不大于95%,月平均值不大于90%;

◎防震水平：水平加速度0.4m/s²,垂直加速度0.15m/s² ;

◎安装地点无剧烈冲击、 无严重污染和化学腐蚀、无导电尘埃及爆炸危险，当不能满足正常使用条件要求时，请用户与我公司协商解决。

产品结构特点

◎本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字型；

◎具有终端，环网或双电源供电方式；

◎可做成单台或双台变压器的供电方案；

◎可选择油浸电力变压器和干式电力变压器；

◎箱体设有足够的自然通风口和隔热措施，可保证所有电器设备正常运行(如用户需求可采用强制冷却);

◎“五防“功能齐全，操作维护方便，运行安全可靠；

◎外壳材料为不锈钢、铝合金、冷轧板、彩钢复合板、非金属或两者的组合，耐老化、阻燃、防腐、防水、防尘、具备长期户外使用条件；

◎体积小、重量轻、外型美观与环境协调；

◎当选用SF6负荷开关柜时，箱变整体尺寸小，更适用于小区建设，路灯工程改造。

◎高压环网柜内可装配网自动化终端(RTU)实现短路及单相接地故障的可靠检测，具备“四遥“功能，便于配网自动化升级。

技术参数

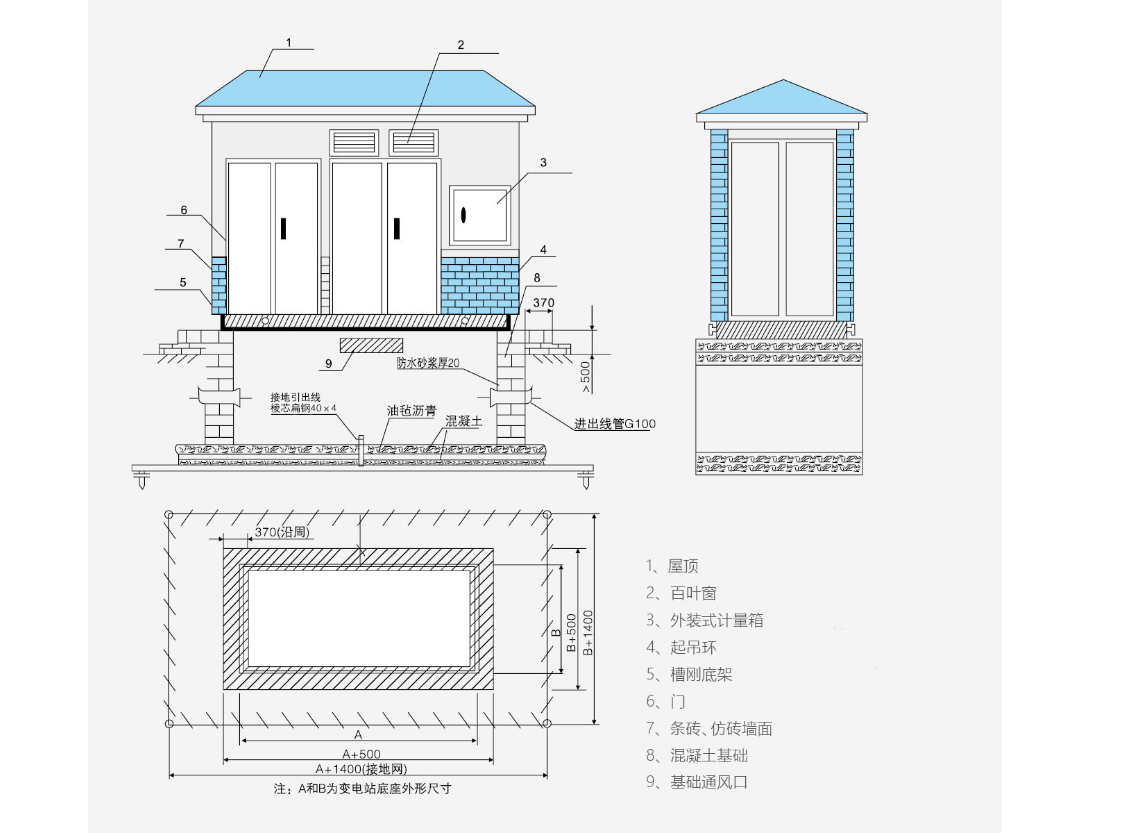

安装尺寸图

订货须知

用户如订货需提供以下资料：

◎型号、容量、数量、颜色外形尺寸要求，外壳材料；

◎变压器的型号、性能、联结组别、分接范围及阻抗要求；

◎高低压侧一次接线方案、元器件型号、规格和要求；

◎变压器油(25#、45#、高燃点油);

◎电力智能化管理网或物业管理对箱式变电站的入网配置 要求；

◎使用环境要求。
