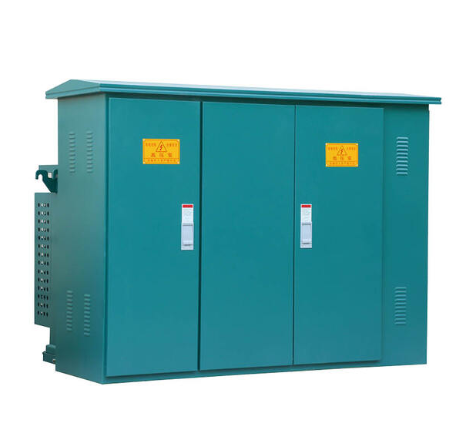

ZGS11-12预装式变电站(美式)

产品概述
ZGS11-12预装式变电站(美式)具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。 适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
ZGS11-12预装式变电站(美式),适用于10kV环网供电, 双电源供电或终端供电系统中,作为变电、计量、补 偿控制和保护装置。本产品符合下列标准:GB/T17467-1998《高压低压预装式变电站》DL/T537-93《6-35KV箱式变 电站订货技术条件》。

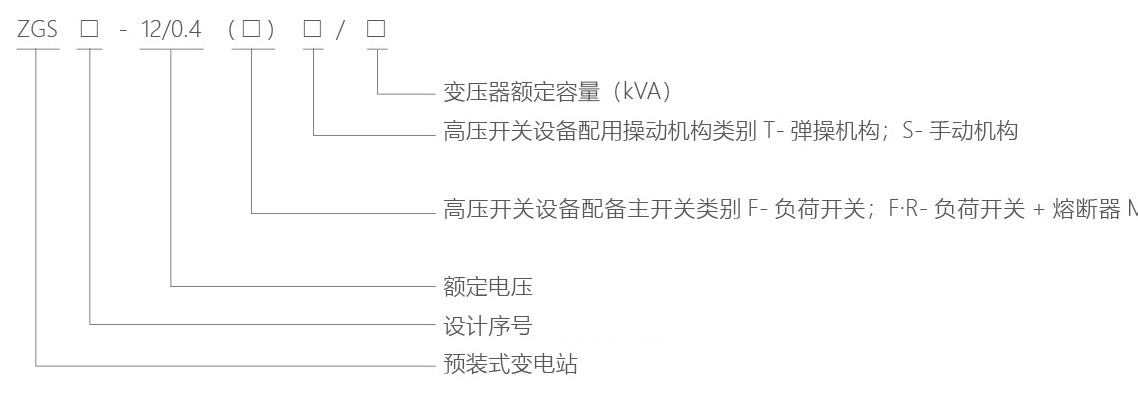

型号及含义

使用条件
◎海拔高度不超过1000m;
◎环境温度: -35℃~+40℃;
◎相对湿度:日平均值不大于95%,月平均值不大于90%;
◎安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于3°。
技术参数
预装式变电站技术参数表
序号 | 名称 | 单位 | 技术参数 |
1 | 额定电压 | kV | 12/0.4(高压,f氐压)(HV/LV) |
2 | 最高工作电压 | kV | 12(高压侧)(HV slde) |
3 | 额定频率 | Hz | 50 |
4 | 额定容量 | kVA | 50-1600 |
5 | 1分钟工频耐压 | kV | 35 |
6 | 雷电冲击电压 | KV | 75 |
7 | 冷却方式 | 油浸自冷 | |
8 | 高压后备熔断器开断电流 | kA | 50 |
9 | 插入式熔断器开断电流 | kA | 2.5 |
10 | 环境温度 | ℃ | -35~+40 |
11 | 线圈允许温升 | ℃ | 65 |
12 | 无载调压 | ±5%或or±2×2.5% | |
13 | 噪声等级 | db | 50 |
14 | 防护等级 | IP43 |

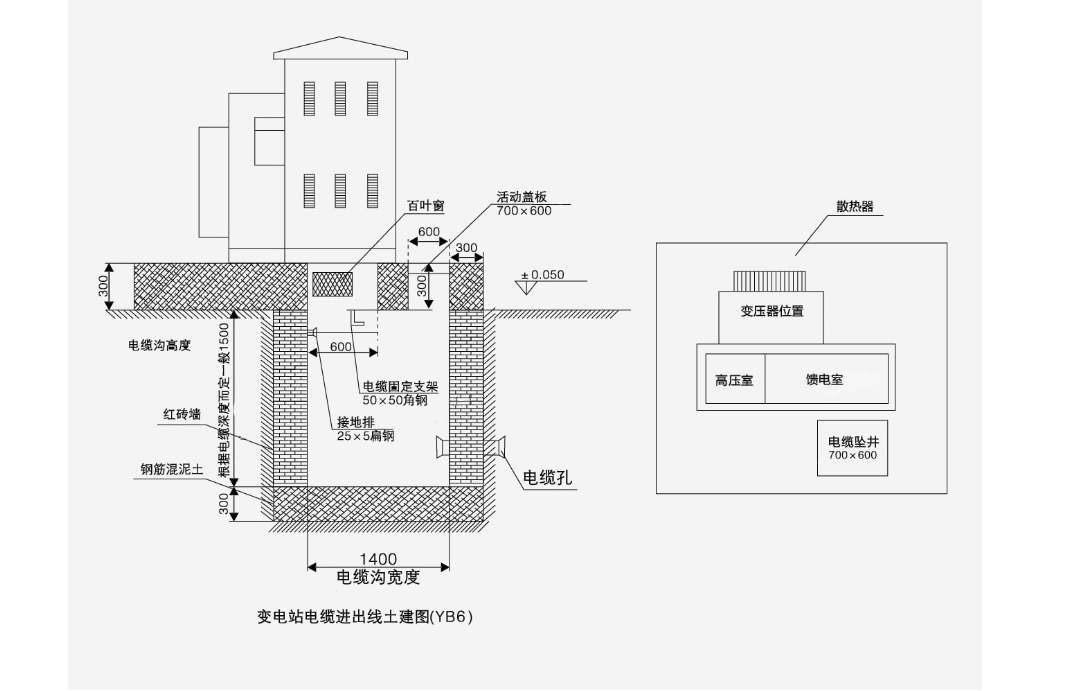

变电站电缆进出线土建图

技术要求:
1、有关尺寸参见组合变实际尺寸:
2、混凝土台基应表面平整,组合变电站采用压板固定的方式固定在台基上;
3、接地排和电缆固定支架的形式可根据实际情况而定;
4、电缆固定架和接地排应预埋;
5、进出线电缆孔的位置根据具体情况而定;
6、组合变安装后开关正面必须有不小于1.5m的空隙,以利操作;
7、接地网可用12镀锌圆钢或40x4镀锌扁铜制作,接地电阻应符合电力部门要求。
