YBD-12 系列景观型地埋式箱变

产品概述

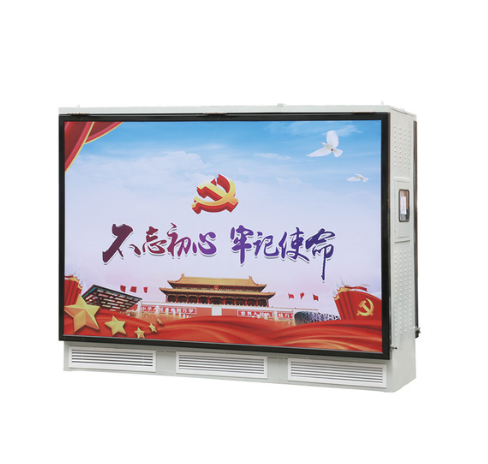

YBD-12系列景观型地埋式箱变主要由安装在地下的地下式变压器(含预制式地坑)和安装在地上的户外广告灯箱 式高低压开关设备两部分组成。其中,地下式变压器是一种带有高压熔断器保护,能够一段时间内浸没入水中运行的 新型配电变压器,在我国的机场、高速公路、桥梁、隧道等场所已经有了较为广泛的使用;户外灯箱式高低压开关设 备的内部为户外高低压配电柜,箱体外侧为广告灯箱。可以根据周围环境、用户要求设计广告画的内容。整个产品占 地面积小,美观大方,不但能与周围环境高度协调,还能实现广告作用。

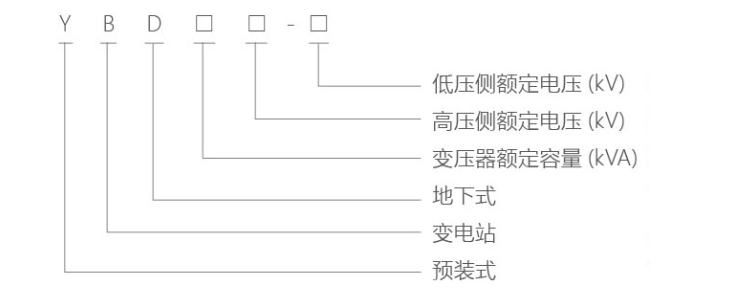

型号及含义

使用条件
◎海拔高度:不超过1000m;
◎环境温度:最高气温+50℃、最低气温-25℃;
◎相对湿度:日平均值不大于95%;月平均值不大于90%;
◎安装斜度不超过3度,无经常性剧烈振动冲击场所;
◎周围空气无爆炸性、不受腐蚀或可燃性气体等明显污染;
注:订购本产品超出上述条件规定时,请与本公司协商。
技术参数
◎额定电压等级:35kV和10kV及以下 ◎频率:50Hz ◎绝缘水平(见下表)
高压单元额定电压 | kV | 10 | |
高压开关单元 | 额定频率 | Hz | 50 |
额定电流 | A | 630 | |
1min工频耐受电压(对地和相间/隔离断口) | kV | 42/48 | |
雷电冲击电压 | kV | 75/85 | |
额定短时耐受电流 | kA/2s | 20 | |
额定峰值耐受电流 | kA | 50 | |
防护等级 | IP67 | ||
低压开关单元 | 低压单元额定电压 | kV | 0.4 |
主回路额定电流 | A | 50~3200 | |
额定短时耐受电流 | kA/1s | 30 | |
额定峰值耐受电流 | kA | 63 | |
分支回路路数 | Way | 0~32 | |
防护等级 | IP34 | ||
地下式变压器 | 变压器单元额定电压 | kv | 10 |
额定容量 | kVA | 30~1600 | |
频耐电压 | kv | 35 | |
雷电冲击电压 | kV | 95 | |
联结级别 | Dyn11 | ||
阻抗电压 | 4%/4.5% | ||
损耗 | S11 | ||
防护等级 | IP68 |
