DFW-12 户外环网箱

联系人:冯绍玉
联系电话:1375779****
企业地址浙江省-温州市
详细地址浙江省温州瓯江口产业集聚区灵华路217号1号楼1层1-1-2(自主申报))
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
温州市康达电气成套设备有限公司,创建于2005年,是一家经国家工商局核准,专业生产高中低压开关柜系列、箱式变电站系列,高低压母线槽系列、电缆桥架系列产品的技术型企业,并被评为“火”字国家级高新技术企业,AAA级信用企业。 企业行政组织架构分为:销售、技术、生产、财务、人力资源。 公司设在温州海滨工业区的生产基地,拥有成套生产加工流水线和先进的检测设备,凝聚了一大批经验丰富的中高级工程师和各类管理人才,实现了产品生产管理计算机化,建立了严格的质量管理体系,并取得了ISO9001质量体系认证证书,实现了产品开发、工程设计、生产制造、安装及售后等全立体信息化管理,为客户提供精良的产品和技术服务提供了坚实保障。2005年~2020年期间,企业通过了ISO9001质量管理体系、ISO14001环境管理体系和OHSAS18001职业健康安全管理体系的第三方认证,接连被评为国家级高新技术企业和行业优秀企业。 产品注册“兴达”商标,获得多个实用发明专利,自2005年~2020年先后研发了抽屉式开关柜、新型进线柜、新型高低压配电柜、各种配电装置和信息化的操控装置,为各种行业的客户量身定制了实用并且系统化的用电设备。 康达电气成套产品凭借其品质高、性能稳定、智能化程度高、交货及时、服务周到等特点,在激烈的市场竞争中,已远销乌兹别克斯坦、印尼等多个国家和地区,已在电厂、铁路、机场、水利、化工、矿山、通信、等重大工程和大型基础建设项目中广泛应用,倍受广大用户的广泛好评。

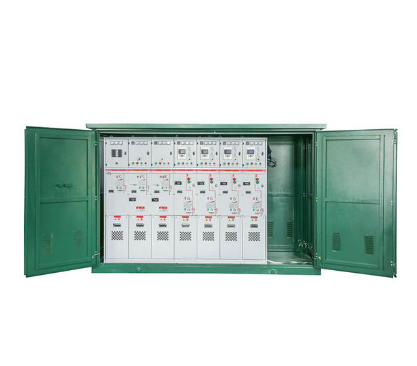

产品图片

DFW-12 户外环网箱



功能特点

◎采用预制式带电可触摸硅橡胶电缆头,全密封、全绝缘、免维护,可靠保证人身安全;

◎结构紧凑,外形小巧美观,不锈钢双层箱体,使用寿命可达二十年以上;

◎在不影响主网运行的前提下,实现区域停电检修,减小停电范围;

◎可配一台或多台SF6负荷开关,接线方式灵活多样,分支出线最多可达8回路;

◎可选避雷器、短路故障指示器、限流熔断器等,满足用户各种要求。

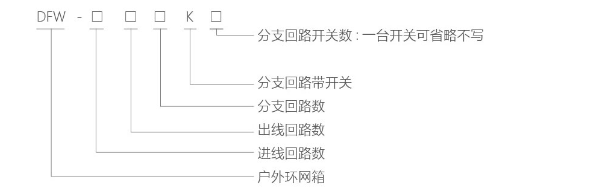

型号及含义


技术参数

序号

名 称

参数

1

额定电压

12kV

2

额定电流

630A

3

工频耐压(相地)

42kV/min

4

雷电冲击电压

75kV

5

额定开断电流

630A

6

额定短路开合电流(峰值)

50kA

7

额定短时耐受电流

25kA/4S

8

额定峰值耐受电流

50kA

9

额定开断电容电流

45A

10

额定开断电感电流

16A

11

满负荷开断次数

100

12

分合闸机械操作次数

2000

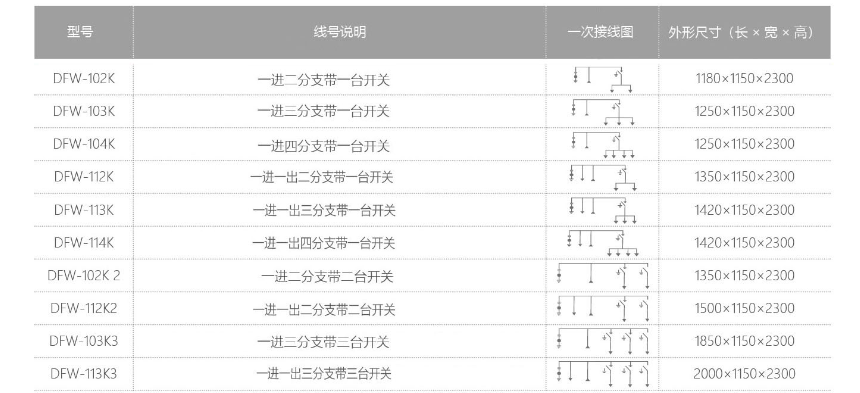

典型接线方案

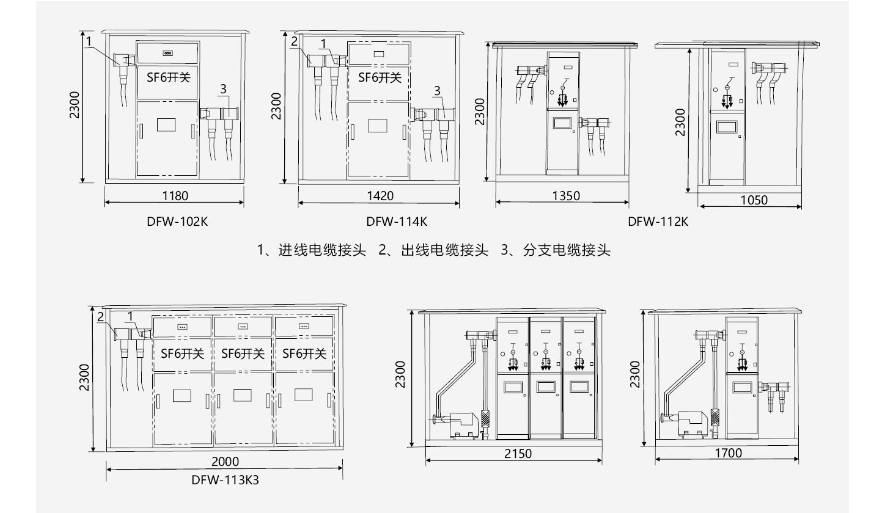

外形示意图

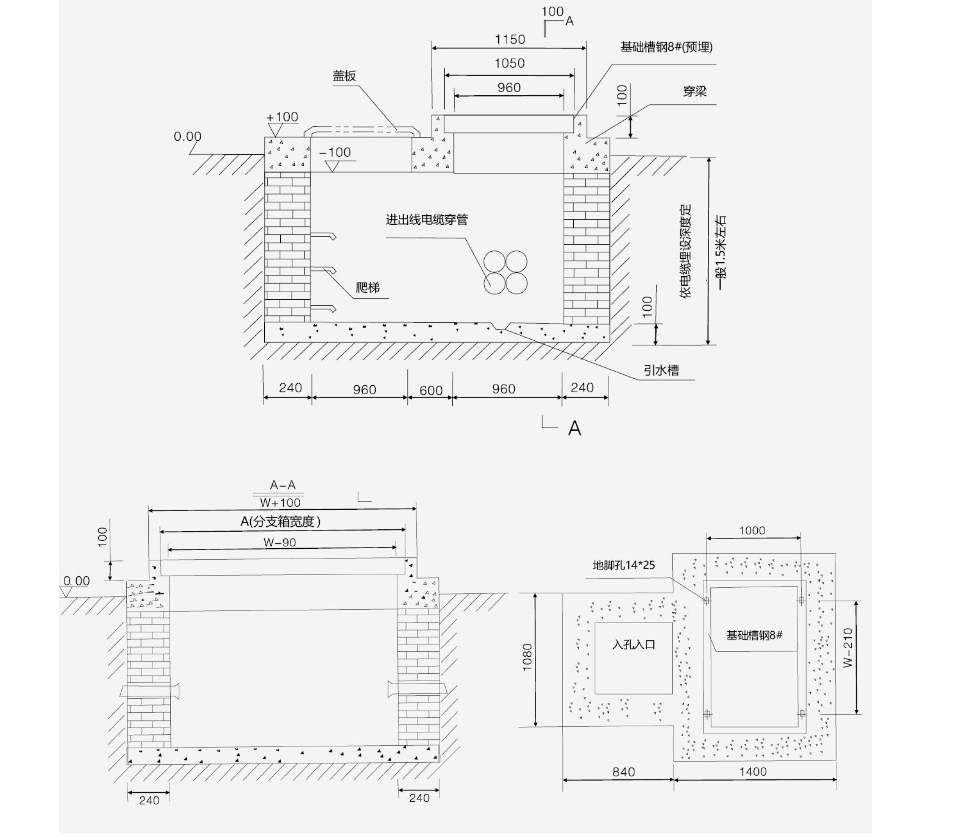

基础结构图


技术要求

◎砖墙内侧采用1:3水泥砂浆抹封,并做防水处理;

◎穿梁采用中6砼操作;

◎基础槽钢制作后须做防腐处理;

◎分支箱安装完毕后底座四周用水泥抹封;

◎人孔入口处须采取防水措施;

◎基础内应预埋好接地极,接地电阻符合电力部门要求。

订货须知

◎产品型号、用户有特殊要求的可提供一次图;

◎进出线及分支电缆的标准截面;

◎选配的避雷器、短路故障指示器的数量;

◎外壳的材料和颜色。


技术参数

序号

名 称

参数

1

额定电压

12kV

2

额定电流

630A

3

工频耐压(相地)

42kV/min

4

雷电冲击电压

75kV

5

额定开断电流

630A

6

额定短路开合电流(峰值)

50kA

7

额定短时耐受电流

25kA/4S

8

额定峰值耐受电流

50kA

9

额定开断电容电流

45A

10

额定开断电感电流

16A

11

满负荷开断次数

100

12

分合闸机械操作次数

2000
