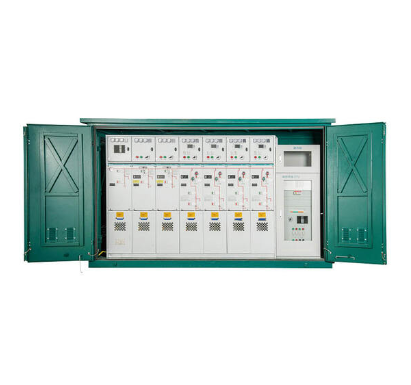

XGW-12 箱式开闭所

概述
随着社会的不断发展进步,我国城市电网发生了巨大变化,大多数城市已经形成或正在形成众多的用电负荷密集区。 过去那种从变电站12/24KV线路(或分支线路)到直接用户的供电已经难以满足城市发展的要求。因而产生了一种新的 供电方式通过开闭所向用户供电。但是随着城市密集化的加剧,原有的一些土建型开闭所已受到土地和城市规划的限制, 因此出现了一种更加先进、实用的XGW-12箱式开闭所(户外环网柜)。此开闭所无需土建而且占地面积少,配置非常 灵活供电方式更加可靠,建设安装,调试时间大为缩短,总体造价降低。
随着现代工业的发展,对电气控制设备自动化和智能化程度越来越高,利用现代电子技术、传感器技术、通信技术、 计算机网络技术,将电力设备在正常及事故状况下的监测、保护、控制、计量等集成化,达到良好的管理,已成为一种必然趋势和发展方向。
XGW-12箱式开闭所(户外环网柜)将12/24kV开关柜、断路器、负荷开关、电流电压互感器、12/24kV电源PT、开闭所FTU,RTU、通信控制终端(CCU)、12/24kV计量及自动抄表、USP电源及指示仪表等安装调试好装入一个 可移动、密封防潮的不锈钢箱体内,从而实现了城市配电网中一、二次系统的集成化、装配的模块化,缩短了建设周期, 大大地提高了城市电网运行的可靠性。

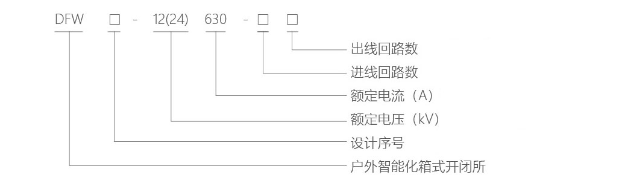

型号及含义

产品使用的环境条件
◎海拔高度:≤1000 m;
◎最高环境温度:+40℃;
◎最低环境温度: -25℃;
◎最大日温差:25K;
◎户内相对湿度:日平均值≤95%,月平均值≤90%;
◎耐地震能力:地面水平加速度0.2g;垂直加速度0.1g 同时作用。采用共振、正弦、拍波试验方法;激振5次,每次5波,每次间隔2s,安全系数不小于1.67;
◎安装场所应无严重影响负荷开关绝缘的气体蒸汽、 化学性沉积、灰尘、污秽及其它爆炸和腐蚀介质;
◎用于不接地系统和通过小电阻接地或经消弧线圈接地的10kV系统中。
技术参数
序号 | 名 称 | 单位 | 技术要求 | ||
负荷开关柜 | 组合电器柜 | ||||
1 | 额定电压 | KV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630 | 200 | |
4 | 额定负荷开断电流 | A | 630 | 630 | |
5 | 额定短时耐受电流(有效值) | kA | 20kA | ||
6 | 额定短路持续时间 | S | 3s | ||
7 | 额定峰值耐受电流 | kA | 50/63 | ||
8 | 闭环开断电流 | A | 630 | ||
9 | 额定电缆充电开断电流 | A | 25 | ||
10 | 额定空载变压器开断电流 | A | 16 | ||
11 | 额定开断转移电流 | A | 1750 | ||
12 | 熔断器预期短路开断电流(有效值) | kA | 63 | ||
13 | 接地开关短时耐受电流/持续时间 |
kA | 25kA/1s | ||
14 | 额定电流开断次数 | 次 | ≥ 200 | ||
15 | 机械寿命 | 次 | ≥ 2000 | ||
16 | SF6气体年泄漏率 | 不大于1% | |||
17 | 1min工频耐受电压 (有效值) | 断口间 | kV | 48 | |
相间 | kV | 42 | |||
相对地 | kv | 42 | |||
雷电冲击耐受电压 (峰值) | 断口间 | kV | 85 | ||
相间 | kV | 75 | |||
相对地 | kV | 75 | |||
18 | 弹簧操作机构 | 手动,可升级为电动 | |||
19 | 操作电压 | V | DC 48V AC 220V | ||
20 | 外绝缘爬电比距 | mm/kV | ≥ 20 | ||
21 | 分闸不同期性 | ms | < 5 | ||
22 | 合闸不同期性 | ms | < 5 | ||
23 | 主回路电阻 | uQ | < 140 | ||
24 | 柜壳防护等级 | IP4X | |||

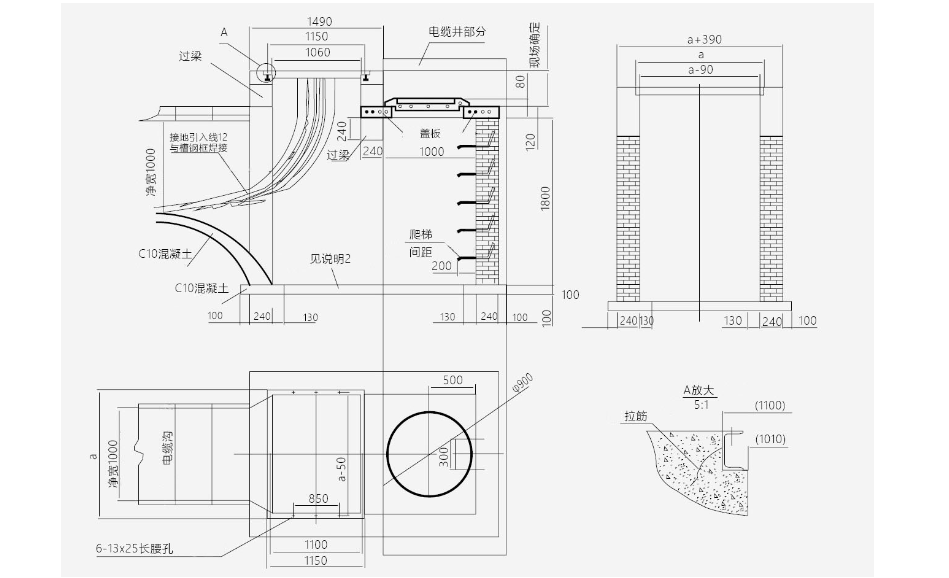

安装基础图(供参考)

说明:
◎砖墙M5水泥砂浆砌筑,里边及地面上的外边以 1:2.5水泥砂浆抹面;
◎底层在地下水位以下时做防水处理,否则做渗水 处理;
◎过梁采用中6钢筋及砼20制作;
◎8#槽钢基座加工组焊后。进行防腐处理(用户确定防腐方式)
◎8#槽钢基座放置基础槽口,用拉筋及砼固定
◎用户可以根据施工现场具体情况不制作电缆井(虚线框内部分)。
订货须知
订货时应提供下列资料:
◎产品型号名称及订货数量、额定电压、额定电流;
◎操动机构的型号(K型、A型),选用电动操作时 注明操作电压;
◎组合电器中可以选用的熔断器的型号和规格;
◎备品备件的名称、数量(操作手柄为每五台负荷 配一支);
◎其他特殊要求请于制造厂联系。
